Shure QLXD4A-L51 – Bộ thu micro không dây kỹ thuật số một kênh
Shure QLXD4A-L51 là bộ thu không dây kỹ thuật số một kênh thuộc hệ thống Shure QLX-D. Thiết bị kết hợp chất lượng âm thanh digital 24-bit, khả năng quản lý tần số chuyên nghiệp, mã hóa AES-256 và kết nối mạng Ethernet trong thiết kế half-rack nhỏ gọn.
Sản phẩm có mã đầy đủ QLXD4A=-L51, hoạt động trong dải tần RF 632–696 MHz. Đây là bộ thu bán riêng, không bao gồm bộ phát cầm tay, bộ phát bodypack hoặc capsule micro.
Bộ thu kỹ thuật số một kênh dạng half-rack
QLXD4 tích hợp một kênh thu không dây trong khung máy half-rack. Thiết kế này phù hợp để sử dụng độc lập hoặc lắp một hay hai bộ thu trên cùng không gian rack 1U bằng bộ phụ kiện đi kèm.
Vỏ máy bằng thép giúp bộ thu đáp ứng nhu cầu sử dụng trong sân khấu, hội trường, nhà hát, sự kiện lưu động và các hệ thống âm thanh lắp đặt cố định.
Âm thanh kỹ thuật số 24-bit
Shure QLX-D truyền tín hiệu âm thanh kỹ thuật số 24-bit với dải động lớn hơn 120 dB, A-weighted, trong điều kiện đo tiêu chuẩn của nhà sản xuất.
Dải tần âm thanh của hệ thống có thể đạt từ 20 Hz đến 20 kHz. Đáp tuyến thực tế còn phụ thuộc vào loại bộ phát và capsule micro được sử dụng. Độ trễ của hệ thống nhỏ hơn 2,9 ms, phù hợp với biểu diễn trực tiếp, phát biểu và các ứng dụng cần độ trễ thấp.
Băng tần L51 từ 632–696 MHz
Phiên bản QLXD4A=-L51 hoạt động trong dải tần từ 632 đến 696 MHz, tương đương băng thông điều chỉnh 64 MHz.
Thông số 534–598 MHz đang xuất hiện trên trang StagePro không phải dải tần của L51. Theo bảng tần số chính thức của Shure:
- H50, H51 và H53: 534–598 MHz.
- L50 và L51: 632–696 MHz.
- L52: 632–694 MHz.
Người vận hành cần lựa chọn tần số sử dụng phù hợp với quy định quản lý tần số vô tuyến tại khu vực triển khai.
Digital Predictive Switching Diversity
QLXD4 sử dụng công nghệ Digital Predictive Switching Diversity. Bộ thu liên tục đánh giá tín hiệu từ hai đường anten để lựa chọn đường thu phù hợp, hỗ trợ duy trì kết nối RF ổn định khi người sử dụng di chuyển hoặc điều kiện truyền sóng thay đổi.
Bộ thu được trang bị hai đầu nối anten BNC, trở kháng 50 Ω và sử dụng anten nửa bước sóng có thể tháo rời.
Quét tần số và đồng bộ hồng ngoại
Tính năng Automatic Channel Scan giúp QLXD4 tìm kiếm tần số khả dụng trong môi trường RF. Khi nhiều bộ thu được kết nối qua Ethernet, Networked Channel Scan có thể phân phối các tần số phù hợp cho những bộ thu trong cùng hệ thống.
Sau khi lựa chọn tần số, người vận hành có thể sử dụng IR Sync để truyền thông tin từ bộ thu sang bộ phát QLX-D tương thích. Quá trình đồng bộ được thực hiện bằng cách đặt cửa sổ hồng ngoại của bộ phát cách bộ thu dưới 15 cm.
Khả năng vận hành nhiều hệ thống
Nhờ khả năng sử dụng phổ RF hiệu quả, QLX-D hỗ trợ:
- Tối đa 17 hệ thống tương thích trong một kênh truyền hình rộng 6 MHz.
- Tối đa 22 hệ thống tương thích trong một kênh truyền hình rộng 8 MHz.
- Hơn 60 kênh cài đặt sẵn trên mỗi băng tần, tùy khu vực.
Số lượng hệ thống có thể vận hành thực tế phụ thuộc vào môi trường RF, nguồn nhiễu, khoảng cách giữa thiết bị và phương án phối hợp tần số.
Mã hóa tín hiệu AES-256
QLXD4 hỗ trợ mã hóa AES-256 nhằm bảo vệ tín hiệu âm thanh không dây. Khi mã hóa được kích hoạt, bộ thu tạo khóa bảo mật và truyền khóa sang bộ phát trong quá trình đồng bộ hồng ngoại.
Bộ thu và bộ phát sử dụng cùng khóa sẽ tạo thành đường truyền được bảo vệ, giúp hạn chế thiết bị không được cấp quyền thu tín hiệu âm thanh.
Quản lý qua mạng Ethernet
QLXD4 được trang bị một cổng Ethernet 10/100 Mbps, hỗ trợ:
- Quét tần số qua mạng giữa nhiều bộ thu.
- Điều khiển và theo dõi bằng Shure Wireless Workbench.
- Giám sát trên thiết bị iOS bằng ứng dụng ShurePlus Channels.
- Cập nhật firmware.
- Tích hợp với các hệ thống điều khiển bên ngoài như AMX hoặc Crestron.
Thiết bị hỗ trợ nhận địa chỉ mạng tự động qua DHCP hoặc thiết lập địa chỉ IP thủ công. Chiều dài cáp Ethernet tối đa được Shure công bố là 100 m.

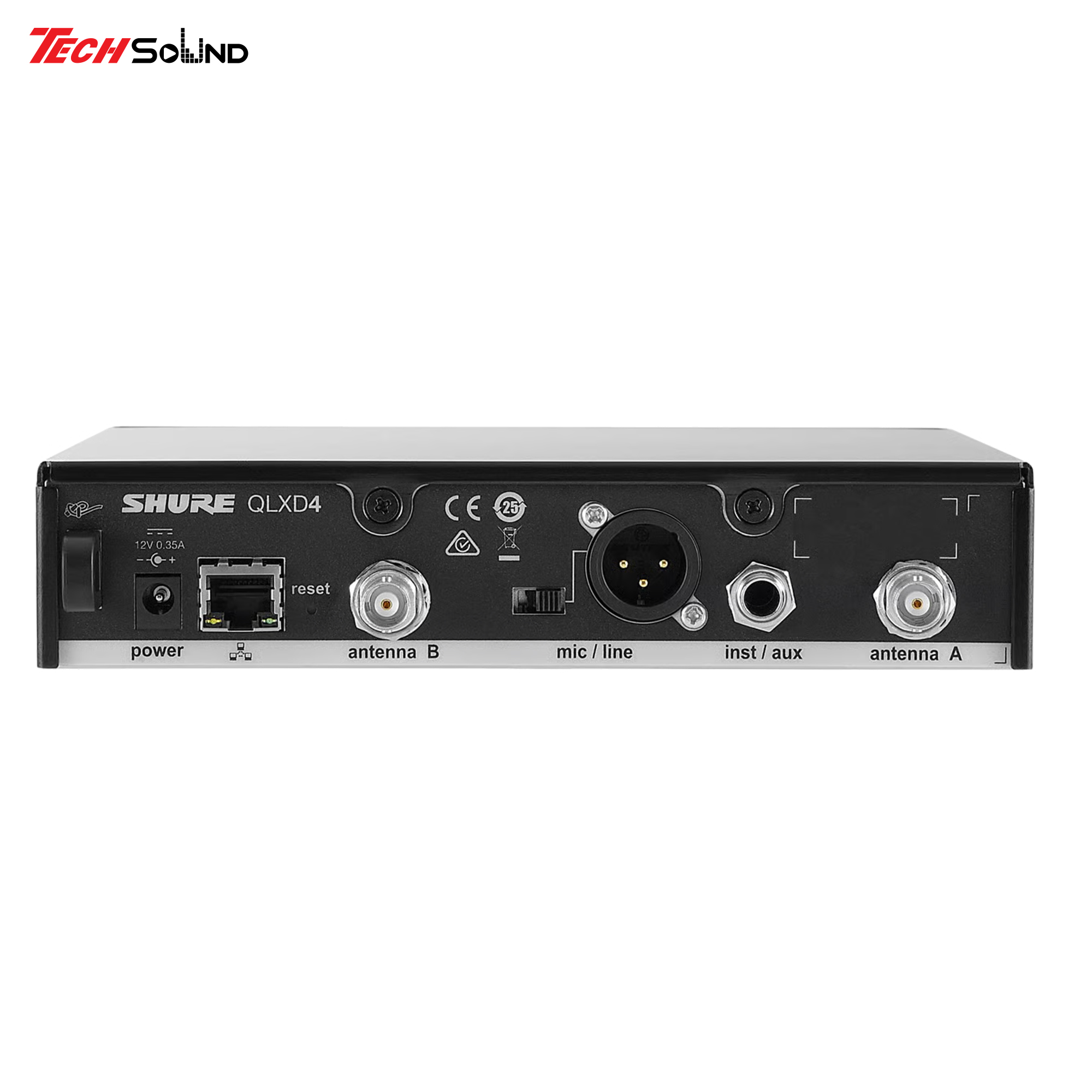

Đầu ra XLR và jack 6,35 mm
Shure QLXD4 cung cấp hai dạng đầu ra âm thanh:
- Đầu ra XLR cân bằng, có thể chuyển đổi mức Mic hoặc Line.
- Đầu ra jack 6,35 mm dạng impedance-balanced.
Đầu ra XLR có mức toàn thang +18 dBV ở chế độ Line và −12 dBV ở chế độ Mic. Công tắc Mic/Line tạo mức suy hao 30 dB. Cả đầu ra XLR và 6,35 mm đều được bảo vệ trước nguồn phantom từ thiết bị kết nối.
Điều chỉnh gain lên đến 60 dB
QLXD4 hỗ trợ điều chỉnh gain từ −18 dB đến +42 dB, theo từng bước 1 dB, tương đương tổng phạm vi điều chỉnh 60 dB.

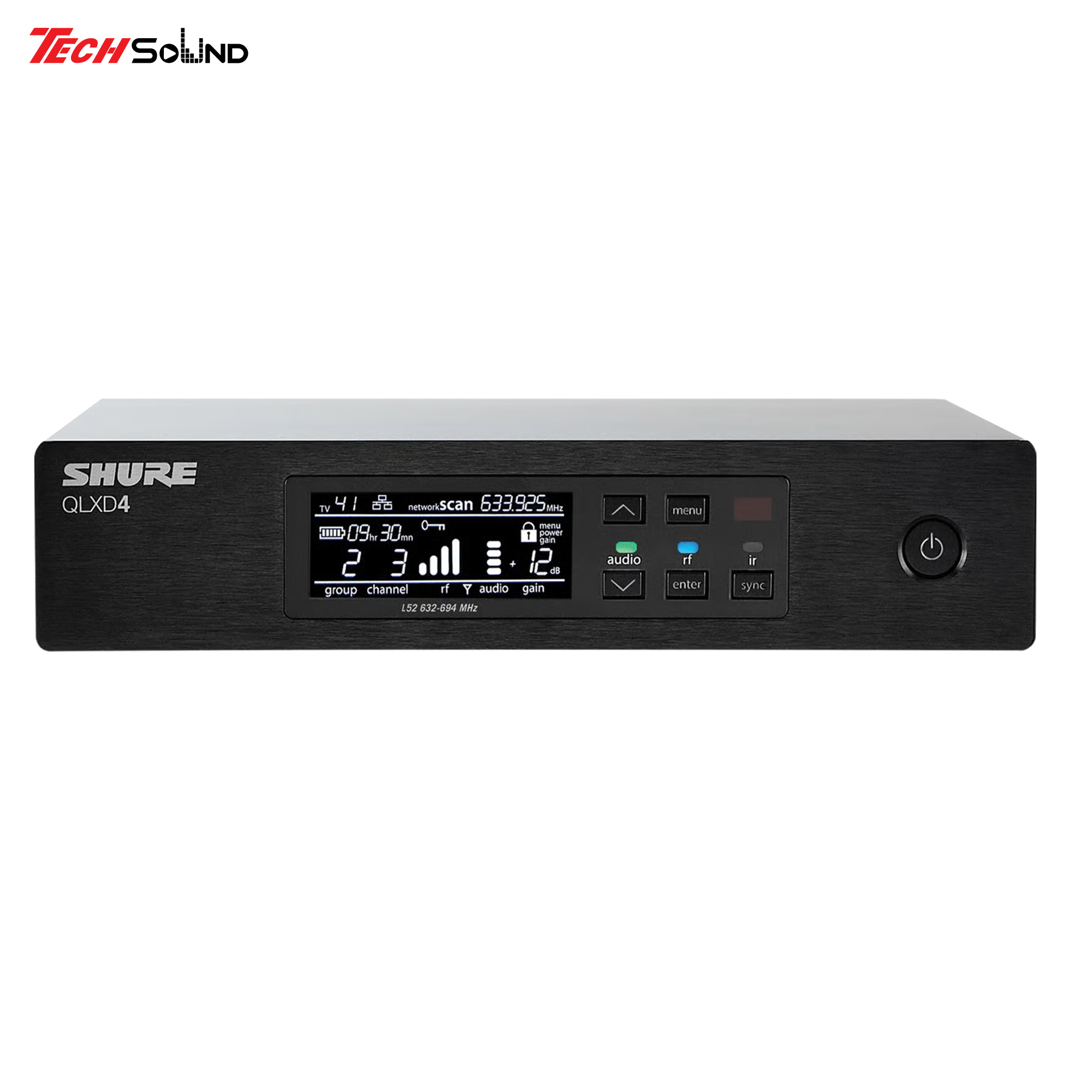

Màn hình LCD độ tương phản cao hiển thị thông tin tần số, nhóm, kênh, mức RF, mức âm thanh và trạng thái pin của bộ phát. Các chức năng khóa điều khiển giúp hạn chế thay đổi ngoài ý muốn trong quá trình chương trình diễn ra.
Khoảng cách hoạt động lên đến 100 mét
Khoảng cách hoạt động của hệ thống QLX-D có thể đạt tối đa 100 m trong điều kiện phù hợp.
Khoảng cách thực tế phụ thuộc vào mức hấp thụ, phản xạ tín hiệu RF, nguồn nhiễu, công suất phát, vị trí anten và vật cản giữa bộ phát với bộ thu.
Nguồn cấp và thiết kế
Bộ thu QLXD4 sử dụng nguồn ngoài 12 V DC, 0,4 A, cực dương ở tâm đầu nối. Thiết bị không sử dụng pin AA hoặc pin sạc lithium-ion.
Pin AA và pin Shure SB900C là nguồn cấp dành cho các bộ phát QLXD1, QLXD2, không phải nguồn cấp cho bộ thu QLXD4.
Ứng dụng của Shure QLXD4A-L51
Shure QLXD4A-L51 phù hợp với:
- Biểu diễn sân khấu và chương trình ca nhạc.
- Hội trường và trung tâm hội nghị.
- Nhà hát và trung tâm biểu diễn.
- Trường học, giảng đường và cơ sở đào tạo.
- Nhà thờ và không gian sinh hoạt cộng đồng.
- Sự kiện doanh nghiệp.
- Hệ thống âm thanh lưu diễn.
- Đơn vị tổ chức sự kiện và cho thuê thiết bị.
- Hệ thống micro không dây nhiều kênh.
- Công trình cần giám sát và phối hợp tần số tập trung.
Đặc điểm nổi bật
- Bộ thu micro không dây kỹ thuật số một kênh.
- Mã sản phẩm QLXD4A=-L51.
- Băng tần L51 từ 632–696 MHz.
- Băng thông điều chỉnh 64 MHz.
- Âm thanh kỹ thuật số 24-bit.
- Dải động lớn hơn 120 dB.
- Độ trễ nhỏ hơn 2,9 ms.
- Digital Predictive Switching Diversity.
- Automatic Channel Scan và Networked Channel Scan.
- Đồng bộ bộ phát bằng hồng ngoại.
- Mã hóa AES-256.
- Điều chỉnh gain từ −18 đến +42 dB.
- Đầu ra XLR Mic/Line và jack 6,35 mm.
- Kết nối Ethernet 10/100 Mbps.
- Hỗ trợ Wireless Workbench và ShurePlus Channels.
- Thiết kế half-rack bằng thép.
- Khoảng cách hoạt động tối đa 100 m trong điều kiện phù hợp.
Kết luận
Shure QLXD4A-L51 là bộ thu không dây kỹ thuật số một kênh dành cho các hệ thống âm thanh chuyên nghiệp cần chất lượng tín hiệu cao, khả năng quản lý RF tập trung và bảo mật đường truyền.
Thiết bị nổi bật với âm thanh digital 24-bit, dải động lớn hơn 120 dB, độ trễ dưới 2,9 ms, Digital Predictive Switching Diversity, mã hóa AES-256 và khả năng quản lý qua Wireless Workbench.
Với thiết kế half-rack bằng thép, kết nối Ethernet và khả năng vận hành tối đa 22 hệ thống trong một kênh TV 8 MHz, QLXD4 phù hợp cho biểu diễn, hội nghị, nhà hát và các hệ thống micro không dây nhiều kênh.
