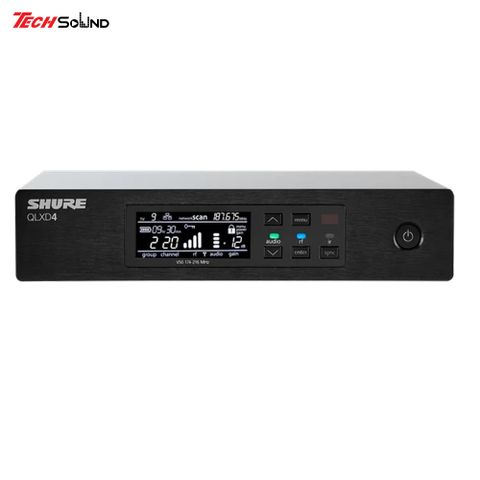

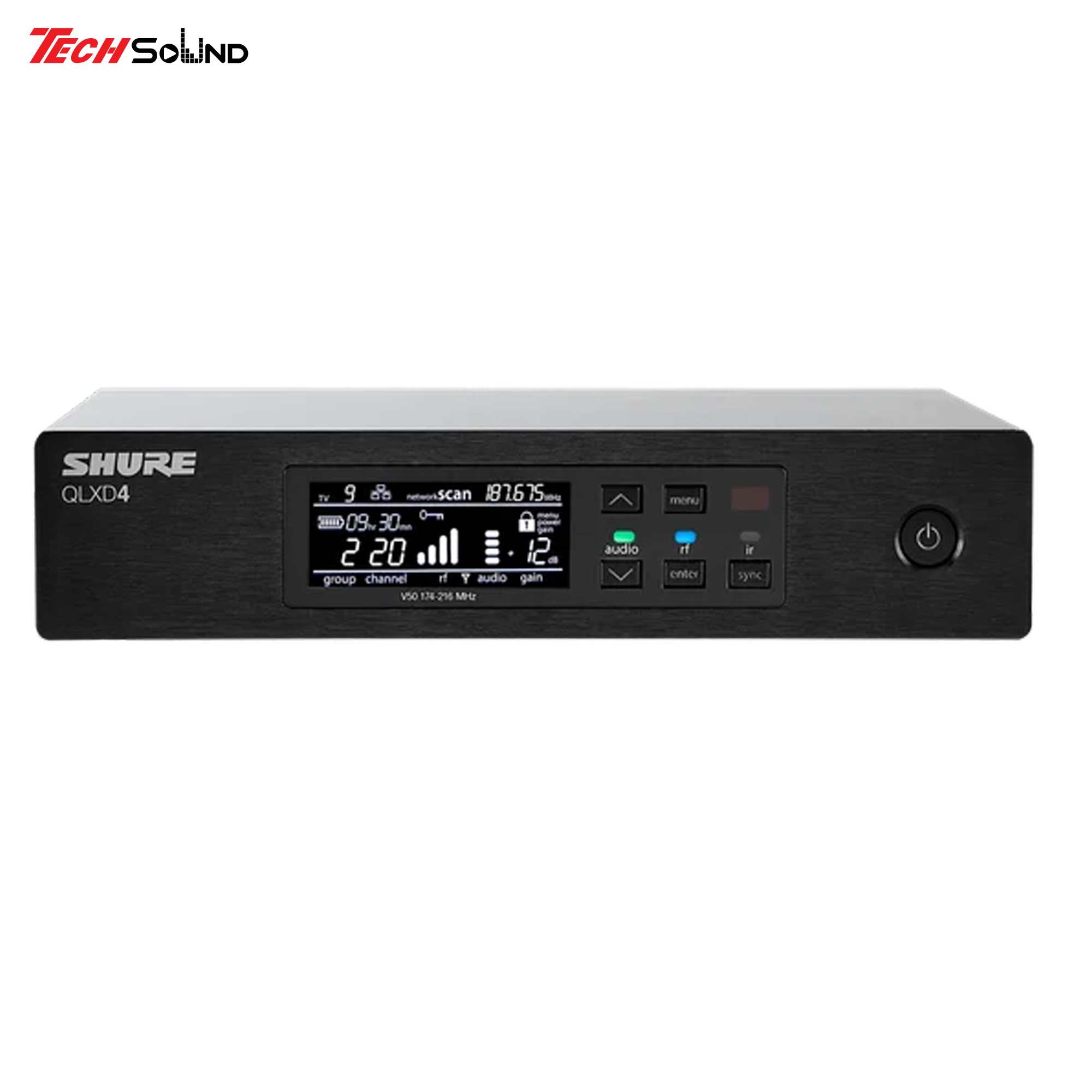

Shure QLXD4A-H53 – Bộ thu micro không dây kỹ thuật số một kênh
Shure QLXD4A-H53 là bộ thu không dây kỹ thuật số một kênh thuộc hệ thống Shure QLX-D. Thiết bị kết hợp chất lượng âm thanh digital 24-bit, hiệu suất RF ổn định, mã hóa AES-256 và khả năng quản lý qua mạng Ethernet trong thiết kế half-rack nhỏ gọn.
Phiên bản có mã đầy đủ QLXD4A=-H53, hoạt động trong dải tần 534–598 MHz. Sản phẩm phù hợp với sân khấu, hội trường, nhà hát, trung tâm hội nghị, cơ sở giáo dục và các hệ thống âm thanh chuyên nghiệp cần quản lý nhiều kênh micro không dây.
Bộ thu kỹ thuật số một kênh dạng half-rack
QLXD4 tích hợp một kênh thu không dây trong khung máy half-rack. Thiết bị có thể được sử dụng độc lập hoặc lắp một hay hai bộ thu trên cùng không gian rack 1U bằng bộ phụ kiện lắp rack tương thích.
Bộ thu sử dụng vỏ thép, kích thước gọn và phù hợp với cả hệ thống âm thanh lắp đặt cố định lẫn thiết bị biểu diễn lưu động.
Âm thanh kỹ thuật số 24-bit
Hệ thống Shure QLX-D cung cấp tín hiệu âm thanh kỹ thuật số 24-bit với dải động lớn hơn 120 dB, A-weighted, trong điều kiện đo tiêu chuẩn của nhà sản xuất.
Dải tần âm thanh của hệ thống có thể đạt từ 20 Hz đến 20 kHz. Đáp tuyến thực tế còn phụ thuộc vào bộ phát, capsule micro hoặc nguồn tín hiệu được sử dụng. Độ trễ hệ thống nhỏ hơn 2,9 ms, phù hợp với biểu diễn trực tiếp và các ứng dụng yêu cầu độ trễ thấp.
Băng tần H53 từ 534–598 MHz
Phiên bản QLXD4A=-H53 hoạt động trong phạm vi RF:
534–598 MHz
Băng tần H53 có độ rộng 64 MHz. Đây là dải tần chính xác của phiên bản H53 được Shure công bố cho hệ thống QLX-D tại Việt Nam và một số thị trường châu Á.
Việc lựa chọn tần số vận hành thực tế cần tuân thủ quy định quản lý tần số vô tuyến tại địa điểm triển khai.
Digital Predictive Switching Diversity
QLXD4 sử dụng công nghệ Digital Predictive Switching Diversity. Bộ thu liên tục đánh giá tín hiệu từ hai đường anten và lựa chọn đường thu phù hợp nhằm duy trì kết nối RF ổn định khi người dùng di chuyển hoặc điều kiện truyền sóng thay đổi.
Thiết bị được trang bị hai đầu nối anten BNC trở kháng 50 Ω và sử dụng anten nửa bước sóng có thể tháo rời.
Quét tần số tự động
Tính năng Automatic Channel Scan giúp QLXD4 tìm kiếm tần số khả dụng trong môi trường RF.
Khi nhiều bộ thu được kết nối qua mạng Ethernet, Networked Channel Scan có thể tìm kiếm và phân phối các tần số phù hợp cho những bộ thu trong cùng hệ thống. Điều này giúp rút ngắn thời gian thiết lập khi triển khai nhiều kênh micro không dây.
Đồng bộ bộ phát bằng hồng ngoại
Sau khi lựa chọn được tần số phù hợp, người vận hành có thể sử dụng IR Sync để truyền thông tin cài đặt từ bộ thu sang bộ phát QLX-D tương thích.
Quá trình đồng bộ hồng ngoại giúp bộ thu và bộ phát nhanh chóng hoạt động trên cùng tần số mà không cần nhập thủ công từng thông số.
Hỗ trợ vận hành nhiều hệ thống
QLX-D có khả năng sử dụng phổ RF hiệu quả, hỗ trợ:
- Tối đa 17 hệ thống tương thích trong một kênh truyền hình rộng 6 MHz.
- Tối đa 22 hệ thống tương thích trong một kênh truyền hình rộng 8 MHz.
- Hơn 60 kênh cài đặt sẵn trên mỗi băng tần, tùy khu vực.
Số lượng kênh sử dụng thực tế phụ thuộc vào môi trường RF, nguồn gây nhiễu, khoảng cách giữa các thiết bị và phương án phối hợp tần số.
Mã hóa tín hiệu AES-256
QLXD4 hỗ trợ mã hóa AES-256 nhằm bảo vệ tín hiệu âm thanh không dây.
Khi mã hóa được kích hoạt, bộ thu tạo khóa bảo mật và truyền khóa sang bộ phát trong quá trình đồng bộ hồng ngoại. Bộ thu và bộ phát phải sử dụng cùng khóa mã hóa để tạo thành đường truyền âm thanh được bảo vệ.
Quản lý qua mạng Ethernet
Bộ thu được trang bị cổng Ethernet 10/100 Mbps, hỗ trợ:
- Quản lý và theo dõi bằng Shure Wireless Workbench.
- Quét tần số qua mạng giữa nhiều bộ thu.
- Giám sát bằng ứng dụng ShurePlus Channels trên thiết bị iOS.
- Cập nhật firmware.
- Tích hợp với các hệ thống điều khiển tương thích.
QLXD4 hỗ trợ nhận địa chỉ mạng tự động qua DHCP hoặc thiết lập địa chỉ IP thủ công. Chiều dài cáp Ethernet tối đa được Shure công bố là 100 m.
Đầu ra XLR và jack 6,35 mm
Shure QLXD4 cung cấp hai dạng đầu ra âm thanh:
- XLR cân bằng, có thể chuyển đổi giữa mức Mic và Line.
- Jack 6,35 mm dạng impedance-balanced.
Đầu ra XLR đạt mức toàn thang +18 dBV ở chế độ Line và −12 dBV ở chế độ Mic. Công tắc Mic/Line tạo mức suy hao 30 dB. Cả đầu ra XLR và 6,35 mm đều có khả năng bảo vệ trước nguồn phantom từ thiết bị kết nối.
Điều chỉnh gain 60 dB
QLXD4 hỗ trợ điều chỉnh gain từ −18 dB đến +42 dB, theo từng bước 1 dB, tương đương tổng phạm vi điều chỉnh 60 dB.
Màn hình LCD độ tương phản cao hiển thị trạng thái RF, mức tín hiệu âm thanh, nhóm, kênh, tần số và dung lượng pin của bộ phát. Chức năng khóa điều khiển giúp hạn chế thay đổi ngoài ý muốn trong quá trình vận hành.
Khoảng cách hoạt động lên đến 100 mét
Khoảng cách hoạt động của hệ thống QLX-D có thể đạt tối đa 100 m trong điều kiện phù hợp.
Khoảng cách thực tế phụ thuộc vào vật cản, mức hấp thụ và phản xạ tín hiệu, nguồn gây nhiễu, công suất phát, vị trí anten và điều kiện tại địa điểm sử dụng.
Nguồn cấp và kết cấu
Bộ thu QLXD4 sử dụng nguồn ngoài 12 V DC, 0,4 A, cực dương ở tâm đầu nối. Thiết bị không sử dụng pin AA hoặc pin sạc lithium-ion.
QLXD4 có kích thước 41 × 197 × 151 mm, tương ứng cao × rộng × sâu; trọng lượng 777 g, không bao gồm anten. Vỏ bộ thu được chế tạo bằng thép.
Khả năng tương thích
Shure QLXD4A-H53 cần được sử dụng cùng bộ phát có băng tần tương thích, bao gồm:
- Bộ phát bodypack Shure QLXD1-H53.
- Bộ phát cầm tay Shure QLXD2-H53.
- Các cấu hình QLXD2 tích hợp capsule Shure tương thích.
QLXD4 là bộ thu bán riêng. Cần kiểm tra chính xác mã băng tần trên bộ thu và bộ phát trước khi ghép nối.
Ứng dụng của Shure QLXD4A-H53
Sản phẩm phù hợp với:
- Biểu diễn sân khấu và chương trình ca nhạc.
- Hội trường và trung tâm hội nghị.
- Nhà hát và trung tâm biểu diễn.
- Trường học và giảng đường.
- Nhà thờ và không gian sinh hoạt cộng đồng.
- Sự kiện doanh nghiệp.
- Hệ thống âm thanh lưu diễn.
- Đơn vị tổ chức sự kiện và cho thuê thiết bị.
- Hệ thống micro không dây nhiều kênh.
- Công trình cần giám sát và phối hợp tần số tập trung.
Đặc điểm nổi bật
- Bộ thu micro không dây kỹ thuật số một kênh.
- Mã sản phẩm QLXD4A=-H53.
- Băng tần H53 từ 534–598 MHz.
- Băng thông điều chỉnh 64 MHz.
- Âm thanh kỹ thuật số 24-bit.
- Dải động lớn hơn 120 dB.
- Độ trễ nhỏ hơn 2,9 ms.
- Digital Predictive Switching Diversity.
- Automatic Channel Scan và Networked Channel Scan.
- Đồng bộ bộ phát bằng hồng ngoại.
- Mã hóa AES-256.
- Điều chỉnh gain từ −18 đến +42 dB.
- Đầu ra XLR Mic/Line và jack 6,35 mm.
- Kết nối Ethernet 10/100 Mbps.
- Hỗ trợ Wireless Workbench và ShurePlus Channels.
- Khoảng cách hoạt động tối đa 100 m.
- Thiết kế half-rack với vỏ thép.
Lưu ý khi sử dụng
Shure QLXD4A-H53 là bộ thu bán riêng, không bao gồm tay micro, bodypack hoặc capsule. Để tạo thành hệ thống hoàn chỉnh, cần lựa chọn bộ phát QLX-D có băng tần tương thích.
Băng tần H53 của sản phẩm là 534–598 MHz. Trước khi đưa thiết bị vào sử dụng, cần kiểm tra quy định quản lý tần số vô tuyến tại khu vực triển khai.
Kết luận
Shure QLXD4A-H53 là bộ thu không dây kỹ thuật số một kênh dành cho các hệ thống âm thanh chuyên nghiệp cần chất lượng tín hiệu cao, khả năng quản lý RF tập trung và bảo mật đường truyền.
Thiết bị nổi bật với âm thanh digital 24-bit, dải động lớn hơn 120 dB, độ trễ dưới 2,9 ms, Digital Predictive Switching Diversity, mã hóa AES-256 và khả năng quản lý bằng Wireless Workbench.
Với thiết kế half-rack, kết nối Ethernet và băng tần H53 từ 534–598 MHz, QLXD4A-H53 phù hợp với biểu diễn, hội nghị, nhà hát và các hệ thống micro không dây nhiều kênh.
