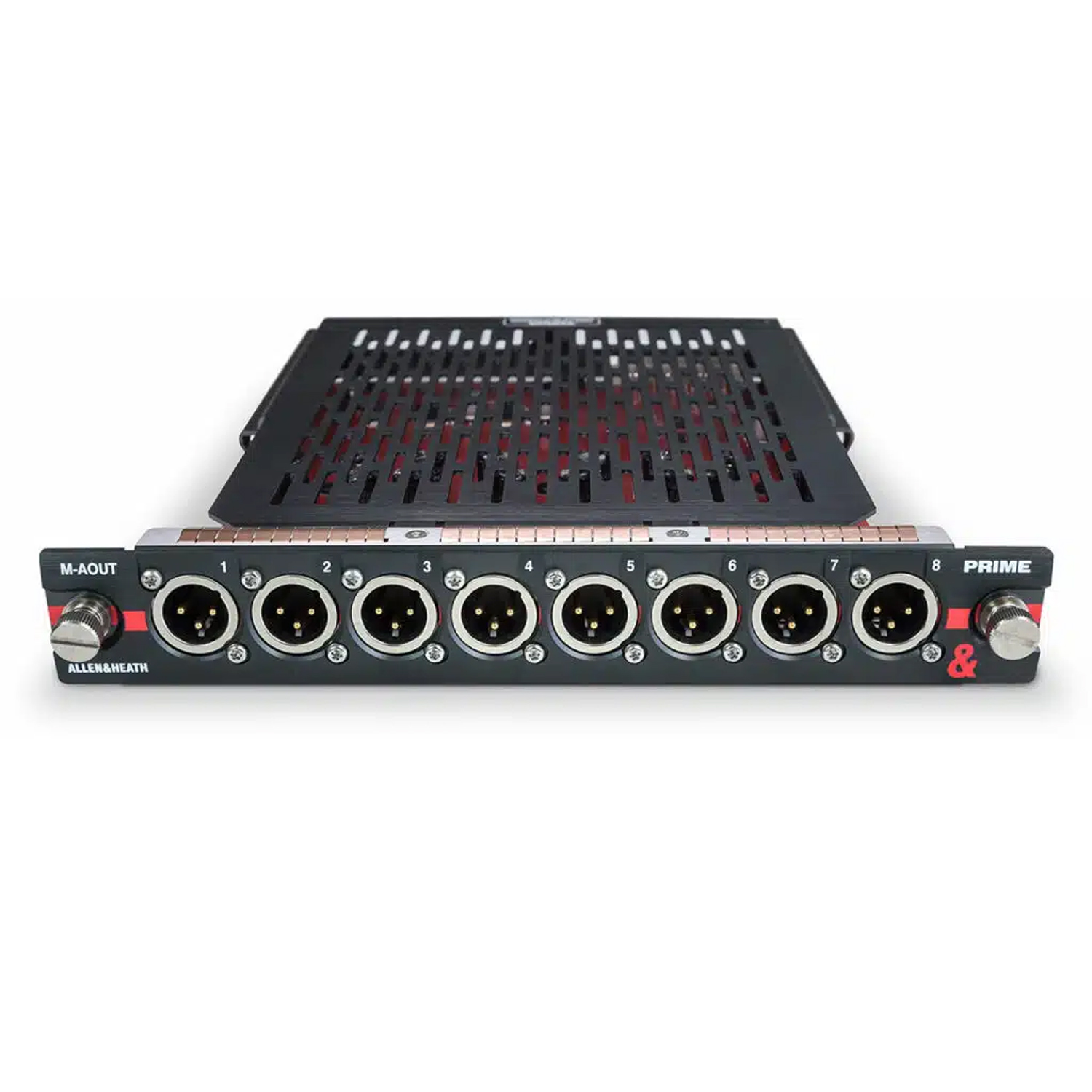

Allen & Heath M-DX32-OUTPR-AX – Module PRIME Output 8 kênh cho DX32
Allen & Heath M-DX32-OUTPR-AX là module đầu ra analog cao cấp PRIME Output dành cho bộ mở rộng I/O DX32. Module cung cấp 8 đầu ra line-level balanced XLR, sử dụng kiến trúc đầu ra vi sai cân bằng hoàn toàn cùng bộ chuyển đổi DAC 32-bit / 96kHz, được phát triển cho những hệ thống yêu cầu chất lượng tín hiệu đặc biệt cao trong live sound, broadcast và studio.
PRIME Output được Allen & Heath thiết kế lại từ đầu với các linh kiện được lựa chọn nhằm tối ưu độ nhiễu, méo tín hiệu, tuyến tính và độ tách kênh. Module được tối ưu để hoạt động cùng kiến trúc xử lý 96kHz XCVI FPGA của Allen & Heath.
8 đầu ra XLR cân bằng cao cấp
M-DX32-OUTPR-AX cung cấp:
- 8 × đầu ra analog XLR
- Tín hiệu line level
- Kiến trúc fully balanced
- DAC 32-bit Delta-Sigma
- Sample rate 96kHz
- Mức output danh định +4dBu
- Mức output tối đa +22dBu
Các đầu ra còn được trang bị relay protection, giúp hạn chế tiếng thump/pop khi hệ thống bật hoặc tắt nguồn.
Thiết kế PRIME cho chất lượng tín hiệu cao
Khác với module M-AOUT tiêu chuẩn, PRIME Output sử dụng fully balanced differential output stage để cải thiện common-mode performance, giảm xuyên âm giữa các kênh và tăng độ tuyến tính.
Allen & Heath sử dụng:
- DAC 32-bit thế hệ mới
- Op-amp được lựa chọn đặc biệt cho mức nhiễu thấp
- Linh kiện điện trở, tụ và bộ khuếch đại chất lượng cao
- Full metal shielding nhằm tăng khả năng chống nhiễu RF
Thiết kế differential cũng giúp giảm DC offset common-mode ở đầu ra và loại bỏ nhu cầu sử dụng coupling capacitor trong đường tín hiệu, nhằm duy trì độ trong suốt trên toàn dải tần.
Có thể tùy chỉnh đặc tính DAC
M-DX32-OUTPR được trang bị 2 DIP switch trên PCB cho phép cấu hình đặc tính bộ lọc digital decimation LPF của converter.
Có thể lựa chọn giữa:
- Sharp Roll-off
- Slow Roll-off
- Normal Latency
- Low Latency
Thiết lập mặc định từ nhà máy là:
Slow Roll-off + Normal Latency.
Đây là tính năng đáng chú ý trong các ứng dụng chuyên nghiệp, cho phép kỹ thuật viên lựa chọn đặc tính chuyển đổi phù hợp với yêu cầu về độ trễ và đáp tuyến của hệ thống.
Lắp trực tiếp vào Allen & Heath DX32
DX32 có 4 khe module, ký hiệu A, B, C và D. Mỗi khe hỗ trợ một module I/O 8 kênh.
M-DX32-OUTPR-AX có thể được:
- sử dụng cùng nhiều PRIME Output;
- kết hợp với PRIME Input;
- hoặc kết hợp với các module analog/digital DX32 khác.
Nhờ thiết kế modular, người dùng có thể xây dựng cấu hình DX32 theo đúng số lượng input và output cần thiết.
Tương thích hệ thống
Theo trang PRIME I/O chính thức của Allen & Heath, PRIME Output được thiết kế để sử dụng với DX32 trong các hệ thống:
Allen & Heath dLive
Allen & Heath Avantis
Allen & Heath SQ / SQ+
Allen & Heath cũng lưu ý PRIME module yêu cầu tối thiểu:
- dLive firmware V1.71
- SQ firmware V1.4.0
Các giá trị kỹ thuật trên lấy trực tiếp từ M-DX32-OUTPR PRIME Module Fitting Note – AP11783 Issue 2 của Allen & Heath.
Tính năng nổi bật
- 8 đầu ra analog balanced XLR
- Bộ chuyển đổi DAC 32-bit / 96kHz
- Thiết kế D-A thế hệ mới thuộc dòng PRIME
- Fully balanced differential output stage
- Maximum output +22dBu
- Output impedance dưới 60Ω
- THD+N -105dB
- Độ tách kênh -94dBu
- Op-amp được lựa chọn đặc biệt cho độ nhiễu thấp
- Full metal shielding tăng khả năng chống nhiễu RF
- Đầu ra có relay protection
- Cho phép lựa chọn Slow / Sharp Roll-off
- Cho phép lựa chọn Normal / Low Latency
- Tối ưu cho kiến trúc 96kHz XCVI FPGA
- Lắp trực tiếp vào DX32
- Có thể kết hợp PRIME Input và các module DX32 khác.
Ứng dụng
M-DX32-OUTPR-AX đặc biệt phù hợp với những hệ thống yêu cầu chất lượng đầu ra analog cao như FOH, monitor system, amplifier rack, broadcast, recording studio và các hệ thống live chuyên nghiệp cao cấp.
Allen & Heath định vị PRIME I/O cho những người dùng muốn đạt mức hiệu năng âm thanh cao nhất từ hệ thống dLive, Avantis hoặc SQ.
