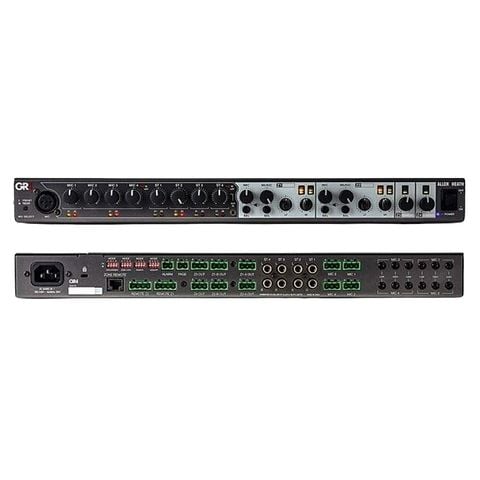

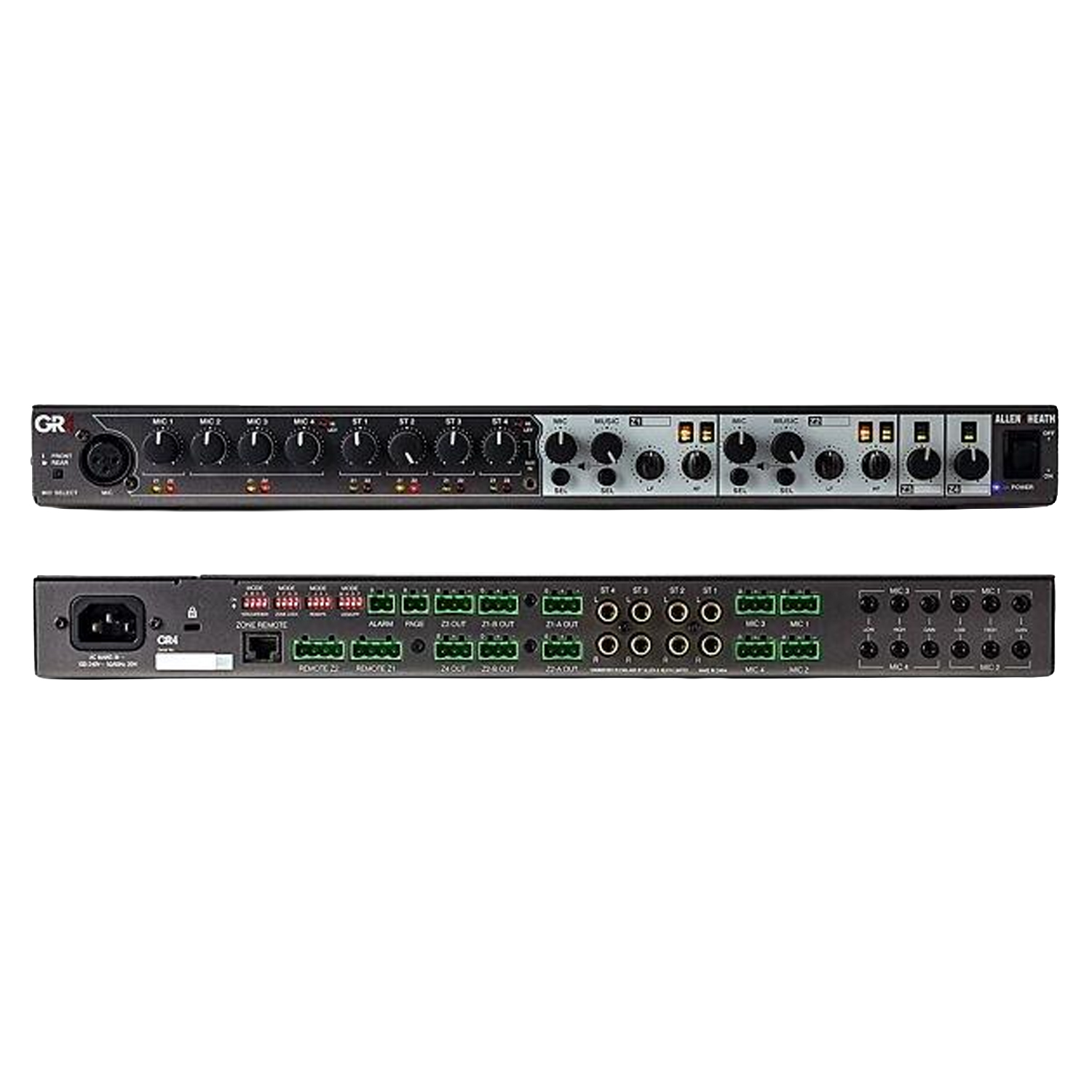

Allen & Heath GR4 – Mixer chia vùng âm thanh 4 Zone chuyên nghiệp

Allen & Heath GR4 là mixer analog chuyên dụng cho hệ thống âm thanh đa vùng, được thiết kế dạng 1U rackmount hoặc desktop. Thiết bị cung cấp 4 Mic Input + 4 Stereo Line Input và phân phối tín hiệu tới 4 vùng độc lập, gồm 2 Stereo Zone + 2 Mono Zone.

GR4 đặc biệt phù hợp với các ứng dụng cần đồng thời nhạc nền, microphone thông báo, paging, ưu tiên tín hiệu và tích hợp báo động, chẳng hạn nhà hàng, quán bar, khách sạn, cửa hàng bán lẻ, khu vui chơi hay hệ thống AV thương mại.

4 đầu vào Microphone

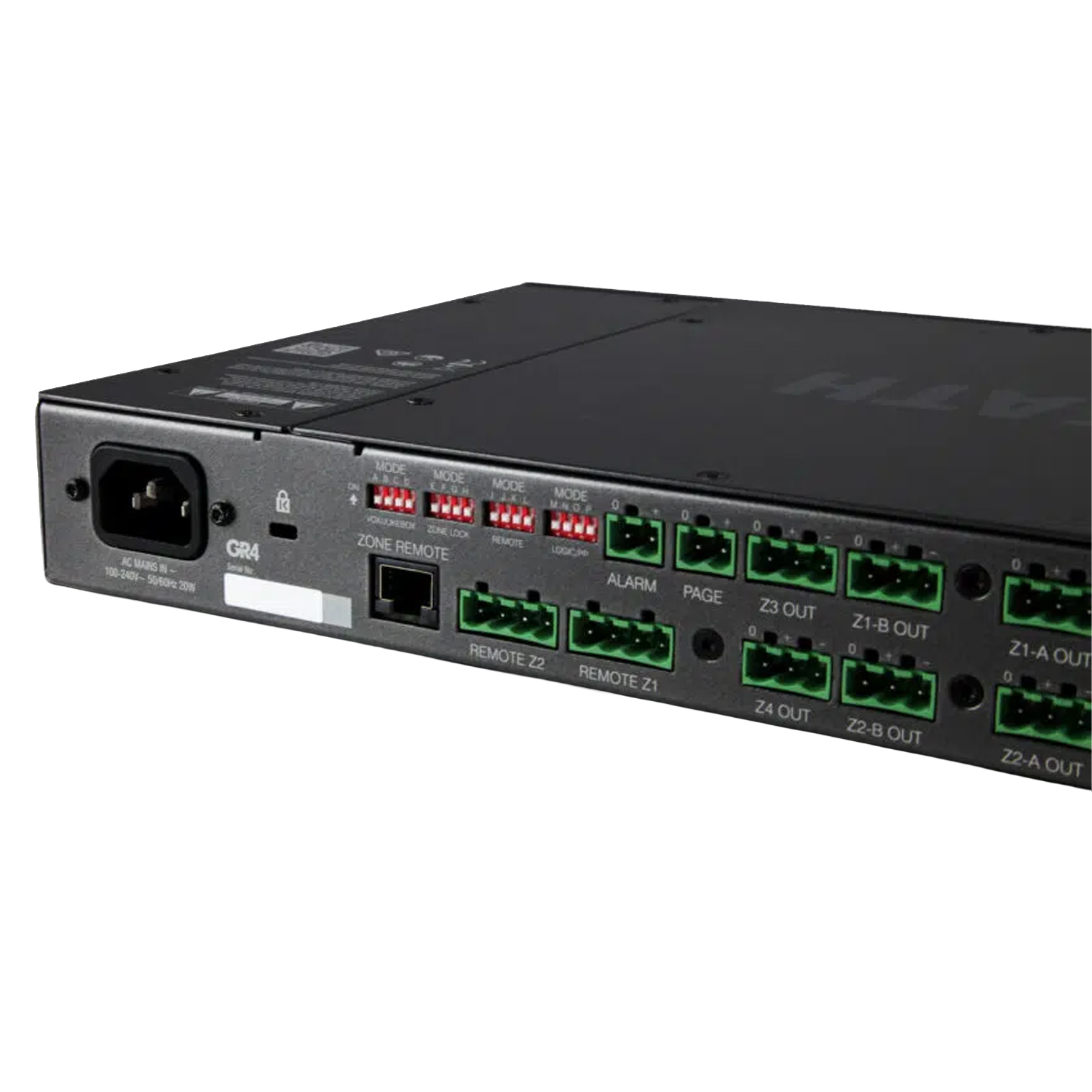

GR4 có 4 balanced microphone inputs ở mặt sau sử dụng đầu nối Euroblock/Phoenix. Riêng MIC 1 có thể chuyển lựa chọn giữa đầu vào phía sau và XLR microphone ở ngay mặt trước, thuận tiện khi cần kết nối microphone thông báo nhanh.

Mỗi Mic Input có:

• Gain độc lập
• EQ Low / High
• High-Level warning
• High-Pass Filter
• Routing tới các zone
• Khả năng cấp Phantom Power theo cấu hình.

Theo User Guide hiện hành, mỗi mic có HPF 150Hz được cấu hình bằng jumper nội bộ.

4 Stereo Line Input

Thiết bị cung cấp 4 stereo line inputs ở mặt sau trên RCA/phono connector. Mỗi nguồn nhạc có level control riêng và có thể được lựa chọn cho Zone 1 hoặc Zone 2.

Ngoài ra còn có AUX 3.5mm ở mặt trước. Khi sử dụng AUX này, tín hiệu sẽ ưu tiên thay thế nguồn đang kết nối ở Stereo Input 4, rất tiện khi người dùng cần cắm nhanh điện thoại, laptop hoặc media player.

4 Zone Output

GR4 có tổng cộng 4 vùng output:

Zone 1: Stereo
Zone 2: Stereo
Zone 3: Mono
Zone 4: Mono

Zone 1 và Zone 2 có thể chuyển thành mono thông qua jumper bên trong. Zone 3 và Zone 4 sử dụng matrix jumper để xác định tín hiệu mix được đưa tới từng vùng.

Điều này cho phép triển khai chẳng hạn:

Z1: Nhà hàng
Z2: Quầy bar
Z3: Sảnh
Z4: Khu vực ngoài trời

trên cùng một GR4.

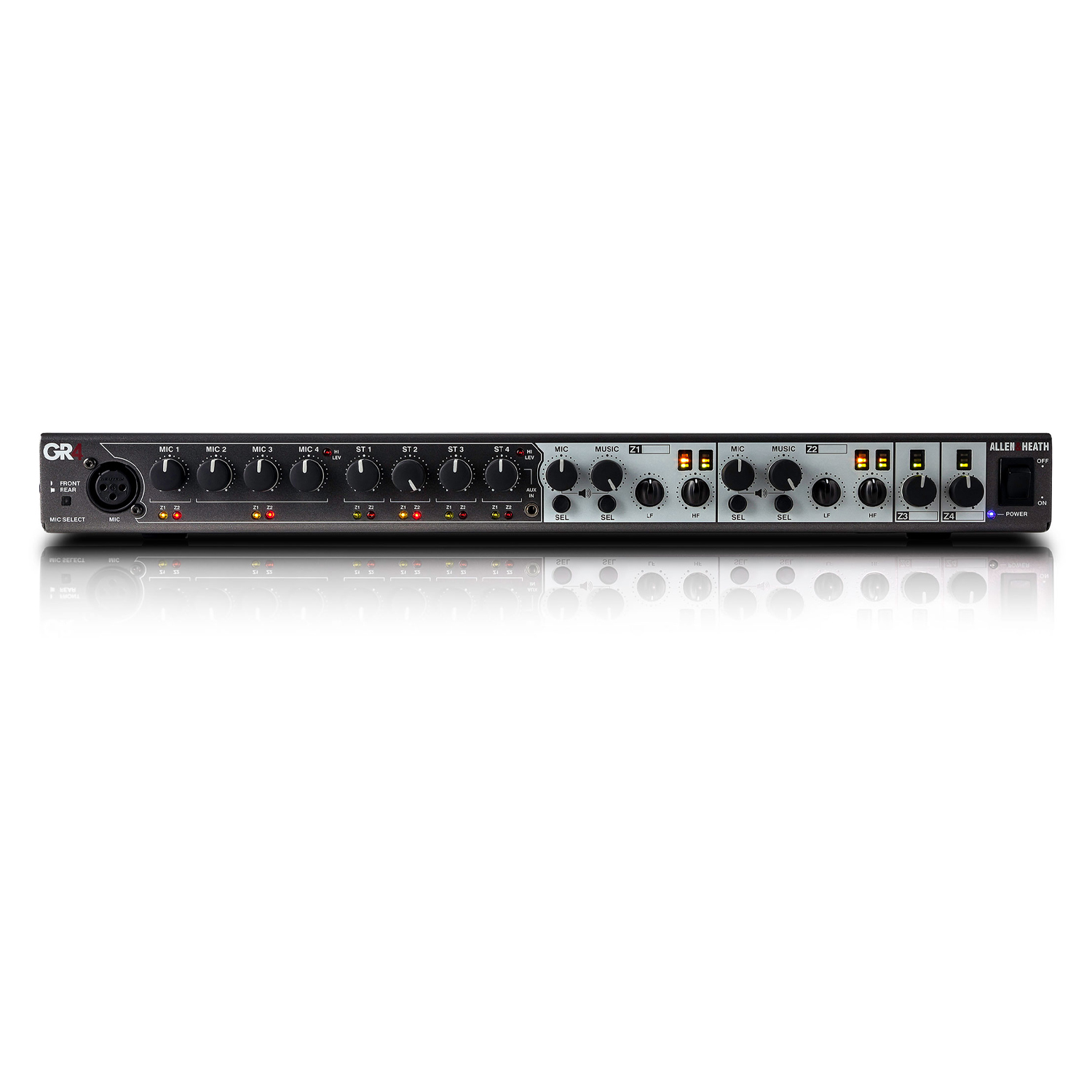

Điều khiển riêng Mic và Music cho Zone 1/2

Zone 1 và Zone 2 có control độc lập cho:

• Mic level
• Music level
• Mic selection
• Music source selection
• LF EQ
• HF EQ
• Stereo level meter.

EQ của Zone 1 và Zone 2 là shelving:

LF: 80Hz ±15dB
HF: 8kHz ±15dB.

Zone 3 và Zone 4 có level control và LED meter riêng.

Paging và Microphone Priority

GR4 được thiết kế rất mạnh cho hệ thống thông báo.

Primary Mic Mode

Khi GR4 phát hiện tín hiệu từ MIC 1 hoặc nhận PAGE contact closure, tín hiệu nhạc nền sẽ được duck xuống mức cài đặt và các mic có độ ưu tiên thấp hơn có thể bị mute trong thời gian thông báo.

Secondary Mic Mode

Khi tín hiệu xuất hiện ở nhóm microphone thứ cấp, nhạc nền có thể tự động giảm xuống để lời nói rõ hơn.

GR4 cho phép cấu hình các tham số như mức attenuation, hold time và release time của ducking.

Emergency / EVAC Mode

GR4 có Alarm Contact Input để kết nối với hệ thống cảnh báo hoặc báo cháy bên thứ ba.

Khi Alarm được kích hoạt, GR4 có thể:

mute các nguồn thông thường → giữ MIC 1 → đưa MIC 1 tới các zone, phục vụ thông báo khẩn cấp.

Alarm logic có thể cấu hình Normally Open hoặc Normally Closed.

Jukebox Priority Mode

GR4 còn có Jukebox Mode. Khi nhận thấy tín hiệu ở ST3, mixer có thể tự động giảm nguồn nhạc hiện tại và chuyển ưu tiên sang ST3. Khi ST3 không còn tín hiệu trong thời gian cài đặt, nguồn nhạc trước đó sẽ được khôi phục.

Tính năng này hữu ích cho:

• Sports channel
• Announcement player
• Media player ưu tiên
• Nội dung quảng cáo
• Playback program đặc biệt.

Điều khiển từ xa bằng PL-14

GR4 tương thích với Allen & Heath PL-14. Remote controller này cho phép người vận hành điều khiển music source và volume tại từng zone mà không cần tiếp xúc trực tiếp với mixer.

Có thể kết nối tối đa 2 PL-14, ví dụ một controller cho Zone 1 và một controller cho Zone 2. PL-14 kết nối với GR4 qua CAT5 và có thể daisy-chain.

GR4 cũng hỗ trợ các bảng điều khiển analog bên thứ ba thông qua tín hiệu điều khiển 0–10V.

Lưu ý: RJ45 trên GR4 được dùng cho remote control PL-14, không phải Dante hay cổng audio network.

Rackmount 1U

GR4 có thể đặt trên bàn hoặc lắp vào rack tiêu chuẩn 19 inch, 1U. Bộ rack ears được Allen & Heath cung cấp trong hộp.

Kích thước thân máy khoảng:

438 × 242 × 48 mm

và trọng lượng 3.4 kg.

Thông số audio và kích thước lấy từ GR4 Technical Datasheet chính hãng Allen & Heath. Các chức năng HPF 150Hz, phantom power, zone matrix, DIP switch và remote được đối chiếu thêm với GR4 User Guide hiện hành.

Tính năng nổi bật

• 4 Mic + 4 Stereo Input
• Tổng cộng 4 vùng âm thanh
• 2 Stereo Zone + 2 Mono Zone
• MIC 1 XLR ngay mặt trước
• AUX 3.5mm cho nguồn phát di động
• Mic EQ và Zone EQ
• Paging Priority
• Automatic Ducking
• Emergency / EVAC Mode
• Jukebox Priority
• Music Crossfade
• Alarm & PAGE contact
• Remote bằng PL-14
• Hỗ trợ điều khiển analog 0–10V
• Zone 1/2 chuyển Stereo/Mono
• Rackmount 1U
• Không cần máy tính để cấu hình những chức năng cơ bản.
