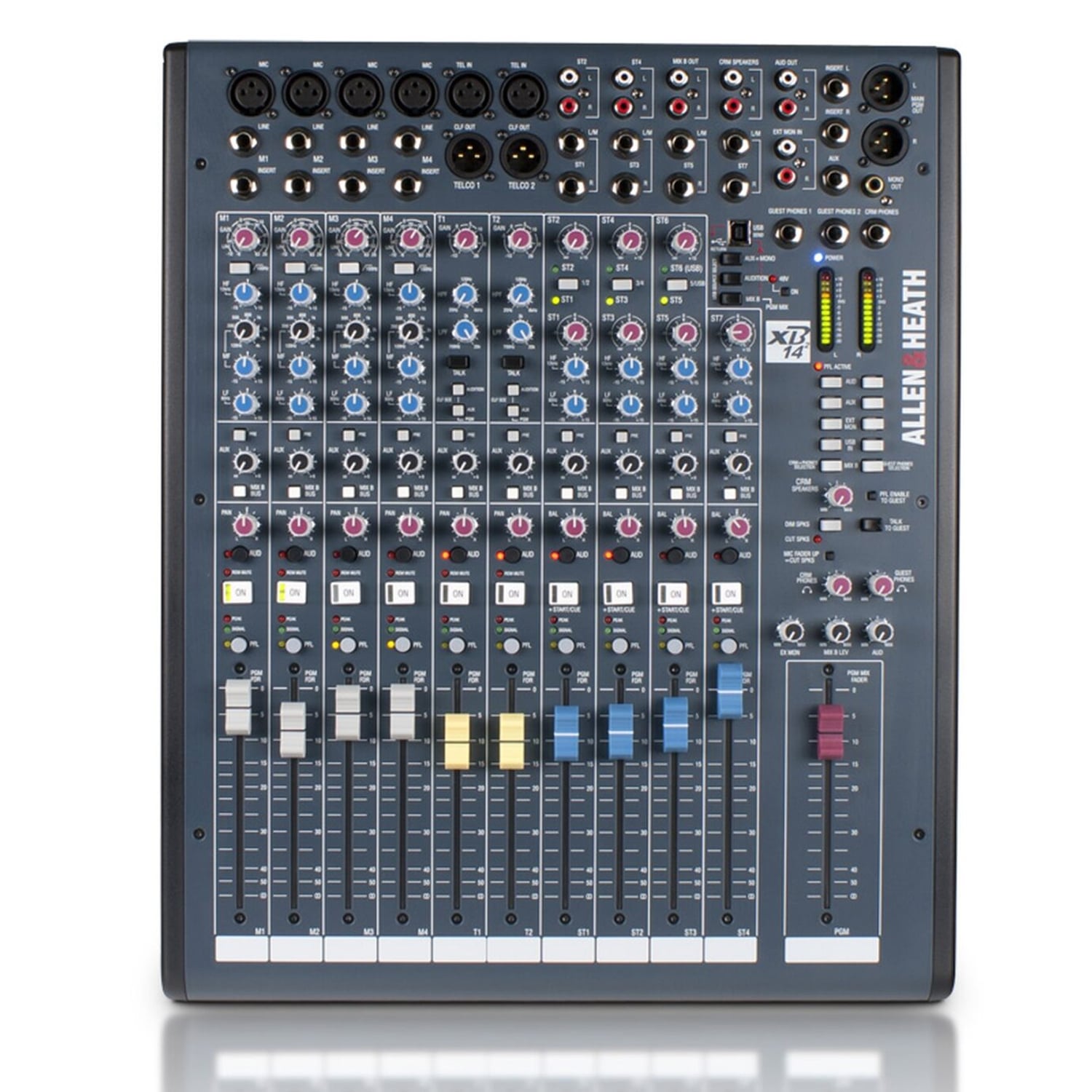

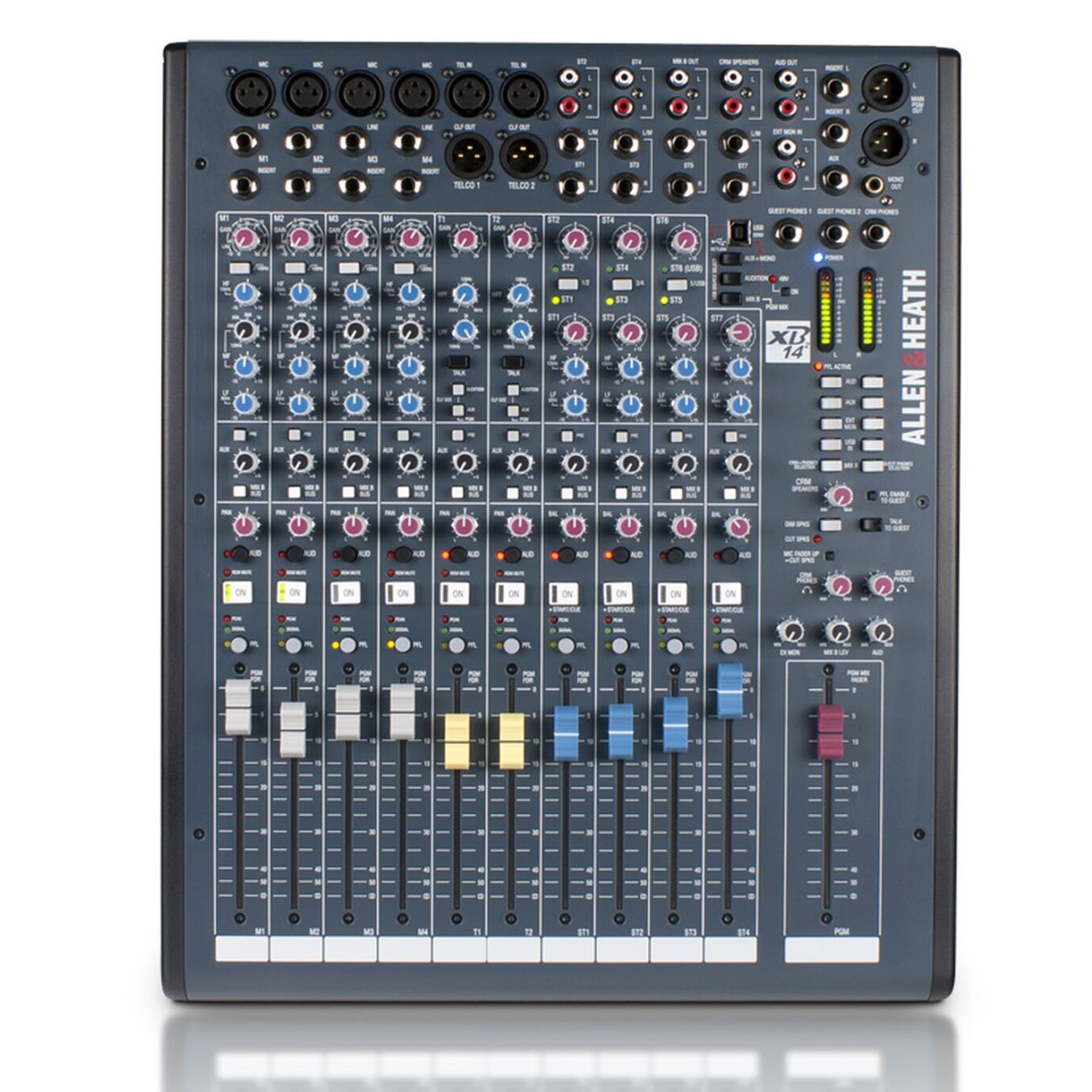

Allen & Heath XB2-14 – Mixer Broadcast chuyên nghiệp 14 Input

Allen & Heath XB2-14 / XB-14-2 là mixer analog chuyên dụng cho radio studio, internet radio, podcast, broadcast và phòng thu phát sóng. Thiết bị được phát triển với hàng loạt chức năng đặc thù cho broadcast như Telco channels, Audition Bus, Clean Feed, remote mute, fader-start logic, automatic speaker mute và USB Audio Interface.

Cấu hình chính gồm 4 Mic/Line channels, 2 Telco channels và 4 Dual-Source Stereo channels, cho phép kết nối tới 7 nguồn stereo, đồng thời có các bus PGM, Audition, Mix B và Aux phục vụ nhiều luồng tín hiệu khác nhau trong studio.

4 Mic/Line Input với DuoPre

XB2-14 trang bị 4 Mic/Line channels với preamp hai tầng DuoPre. Allen & Heath công bố dải gain microphone rộng tới 69 dB, đặc biệt phù hợp với các microphone dynamic output thấp thường gặp trong radio và broadcast.

Gain:

• Mic XLR: -6 đến +63 dB
• Line input: -10 đến +26 dB

Line Input đi thẳng vào tầng thứ hai của preamp thay vì sử dụng pad, giúp giảm noise so với giải pháp attenuate rồi khuếch đại lại.

EQ 3 băng tần với Mid Sweep

Mỗi mono Mic/Line channel có:

• HF: 12 kHz
• MF Sweep: 120 Hz – 4 kHz
• LF: 80 Hz
• mức boost/cut khoảng ±15 dB
• HPF 100 Hz, 12 dB/octave.

Mid Sweep đặc biệt hữu ích để xử lý độ rõ giọng nói, giảm vùng boomy hoặc tăng presence cho presenter.

2 Telco Channels chuyên dụng

XB2-14 có 2 Telco channels dành cho telephone hybrid hoặc các hệ thống kết nối cuộc gọi vào chương trình.

Mỗi Telco channel cung cấp:

• XLR Telco Input
• XLR Clean Feed Output
• Gain -10 đến +26 dB
• Variable High-Pass Filter
• Variable Low-Pass Filter
• Talk function
• selectable Clean Feed source.

High-pass có thể điều chỉnh từ khoảng 20 Hz đến 6 kHz, trong khi Low-pass điều chỉnh từ khoảng 20 kHz xuống 700 Hz, cho phép giới hạn bandwidth của nguồn điện thoại chất lượng thấp.

Clean Feed cho cuộc gọi

Hai Telco channels có Clean Feed Output, cho phép gửi tín hiệu chương trình ngược lại cho người gọi nhưng loại bỏ chính tín hiệu của người gọi khỏi feed trả về.

Nguồn Clean Feed có thể lựa chọn giữa:

PGM L/R, AUX hoặc Audition Bus.

Đây là một trong những tính năng quan trọng nhất khi XB2-14 được dùng cho radio call-in show hoặc phỏng vấn từ xa.

4 Dual-Source Stereo Channels

Mixer có 4 stereo channel strips, nhưng thiết kế dual-source cho phép kết nối tới 7 stereo sources cộng với USB return.

Stereo channel có:

• Source Selection
• Input Level
• HF/LF EQ
• AUX
• Mix B
• Audition
• Balance
• PFL
• Start/Cue logic
• 100 mm fader.

Stereo EQ sử dụng:

HF: 12 kHz
LF: 80 Hz.

Audition Bus

XB2-14 có Dedicated Stereo Audition Bus.

Khi nhấn AUD trên channel, tín hiệu có thể được chuyển từ Program Mix sang Audition Bus để:

• Cue nguồn trước khi phát sóng
• kiểm tra nội dung ngoài sóng
• thực hiện off-air interview
• recording riêng biệt.

Đây là tính năng broadcast quan trọng mà nhiều mixer analog live thông thường không có.

Mix B Bus

Ngoài Program Mix, XB2-14 còn có Stereo Mix B Bus độc lập.

Mix B có thể sử dụng cho:

• Recording riêng
• Clean Feed
• Secondary program feed
• Streaming
• Feed tới studio/phòng khác.

USB Audio Interface

XB2-14 tích hợp stereo bidirectional USB Audio Interface.

Thông số:

• USB 1.1 compliant
• tương thích USB 2.0
• 16-bit
• Sample Rate 32 / 44.1 / 48 kHz
• Stereo In / Stereo Out.

USB routing có thể lựa chọn nhiều nguồn như Program Mix, Mix B, Audition hoặc AUX/Mono feed tùy cấu hình.

Đây không phải USB multitrack; USB của XB2-14 là stereo 2-channel interface.

3 Headphone Outputs

XB2-14 có hệ thống monitoring được thiết kế riêng cho broadcast:

• 1 Control Room / Operator Headphone
• 2 Guest Headphone Outputs

Operator và Guest có routing matrix riêng, cho phép producer nghe một nguồn trong khi khách/presenter nghe nguồn khác.

Ngoài ra còn có Talk function để producer giao tiếp với khách hoặc người gọi mà không đưa cuộc hội thoại đó lên Program Mix.

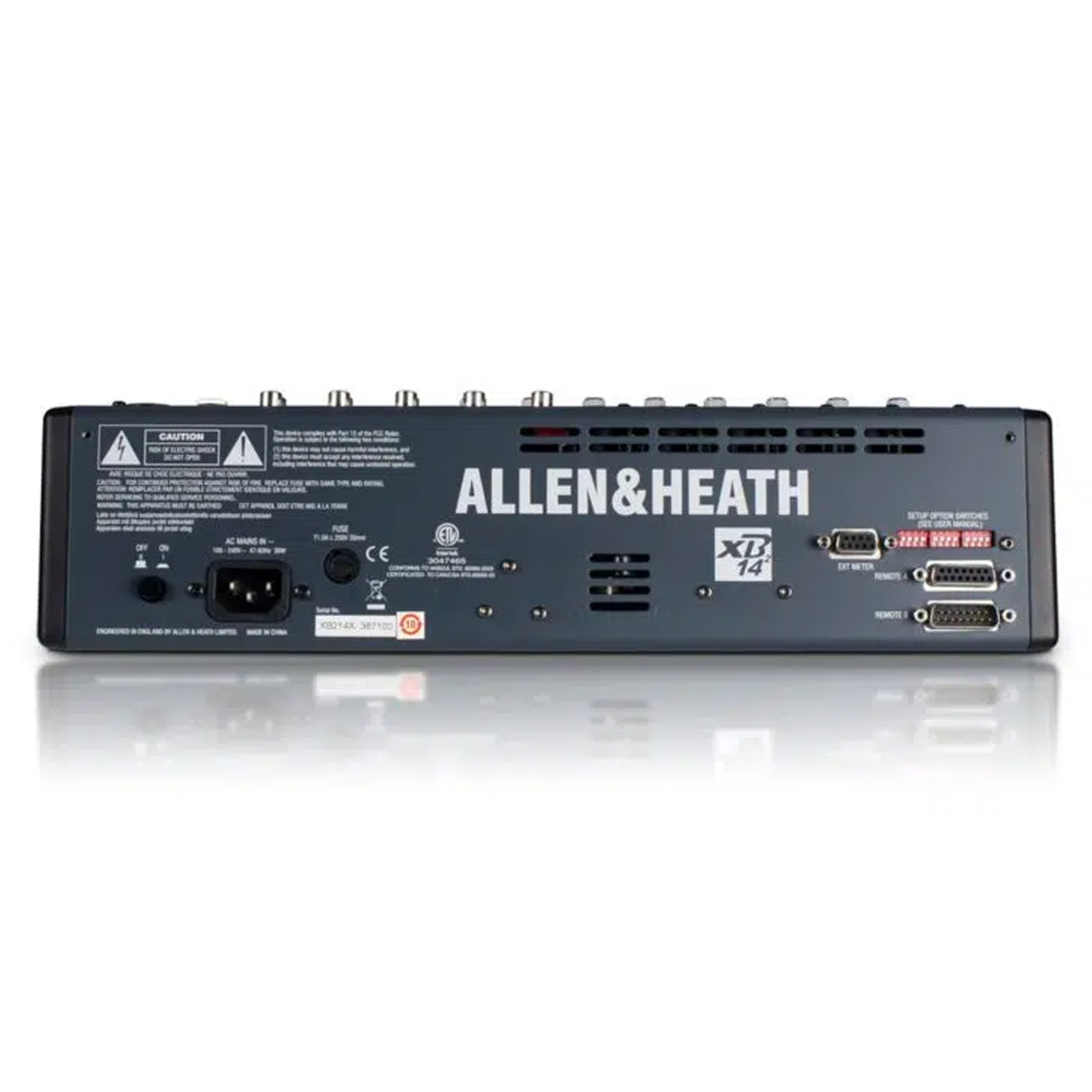

Logic I/O và remote control

XB2-14 có tới 27 Logic I/O và 15 configuration switches, hỗ trợ tích hợp thiết bị broadcast bên ngoài.

Các khả năng gồm:

• Mic Fader Start
• External Mic Mute
• Cough switch
• Stereo Start/Cue
• CD/media player start
• Control Room Speaker Cut
• Remote channel control.

Ví dụ: khi presenter đẩy fader microphone lên, mixer có thể tự động mute loa control room để ngăn feedback.

Fader 100 mm

Các input channel sử dụng 100 mm smooth-ride faders, mang lại khả năng điều chỉnh level chính xác hơn trong broadcast, nơi việc fade nhạc và giọng nói thường xuyên diễn ra.

48V Phantom Power

Mixer hỗ trợ 48V Phantom Power cho 4 Mic XLR inputs, cho phép sử dụng condenser microphone hoặc active DI.

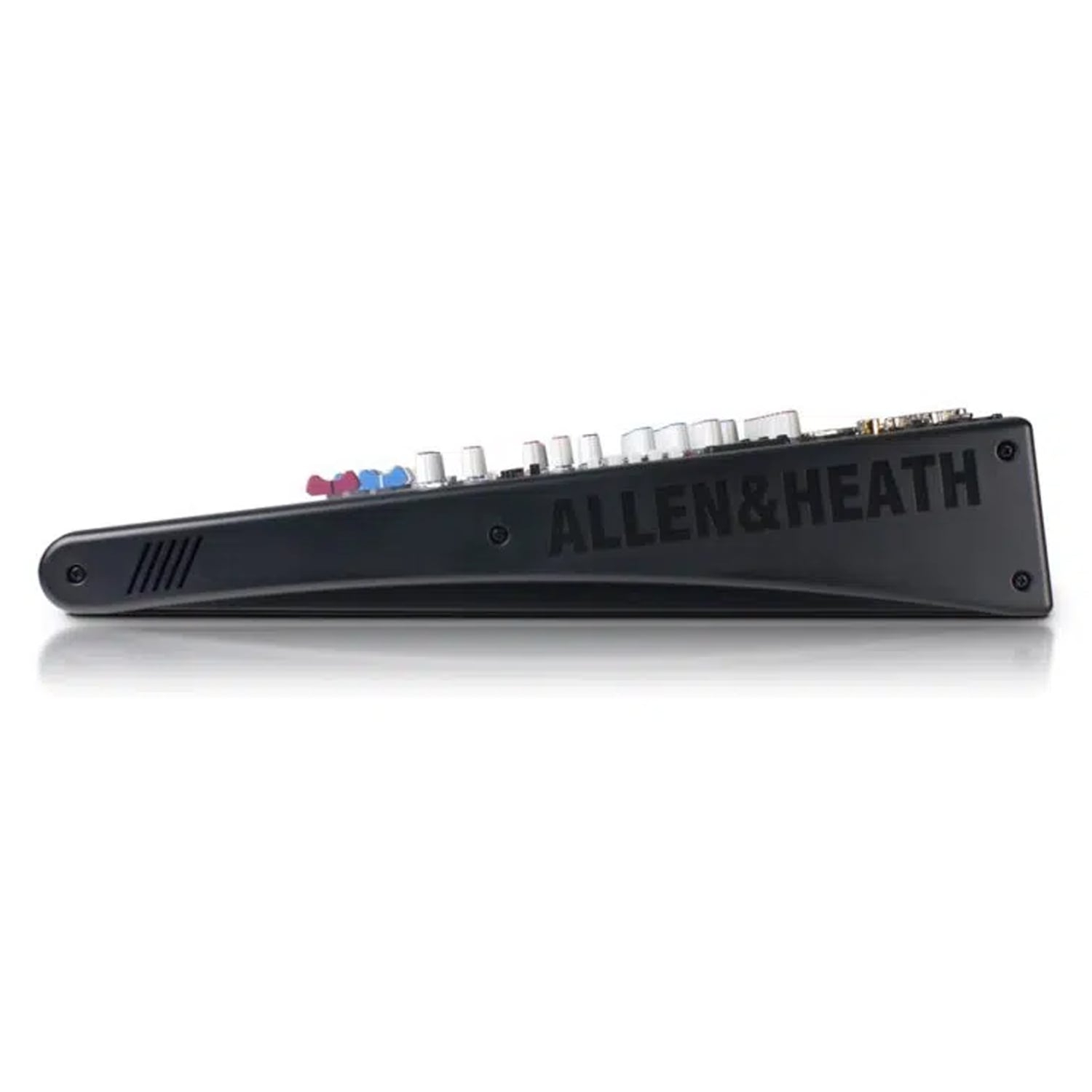

Các kích thước chính hãng trong User Guide là khoảng 385 mm rộng × 465 mm sâu × 103 mm cao, trọng lượng 7.5 kg; khi tháo hai side trims, chiều rộng thân còn khoảng 360 mm.

Tính năng nổi bật

• 4 Mic/Line DuoPre
• Gain microphone tới 69 dB
• 2 Telco Channels
• Clean Feed cho telephone hybrid
• Variable HPF/LPF trên Telco
• 4 Dual-Source Stereo Channels
• Tới 7 stereo sources
• Dedicated Audition Bus
• Stereo Mix B
• AUX Bus
• USB Stereo Audio Interface
• 3 headphone outputs
• Separate Operator / Guest monitoring
• Talkback
• Automatic Control Room Mute
• Fader Start
• Stereo Start/Cue
• Remote Cough/Mute
• 27 Logic I/O
• 15 configuration switches
• 100 mm faders
• 48V Phantom Power.
