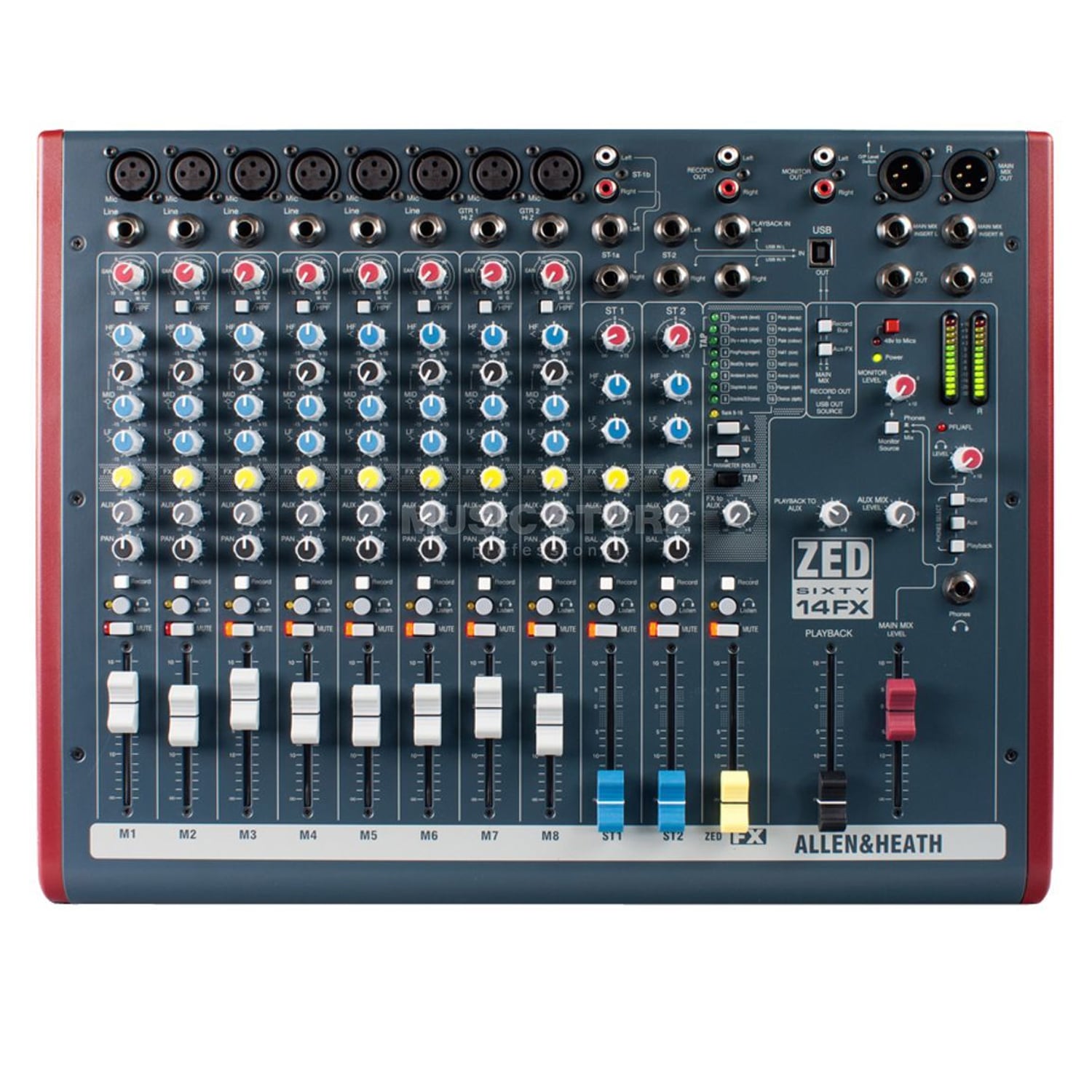

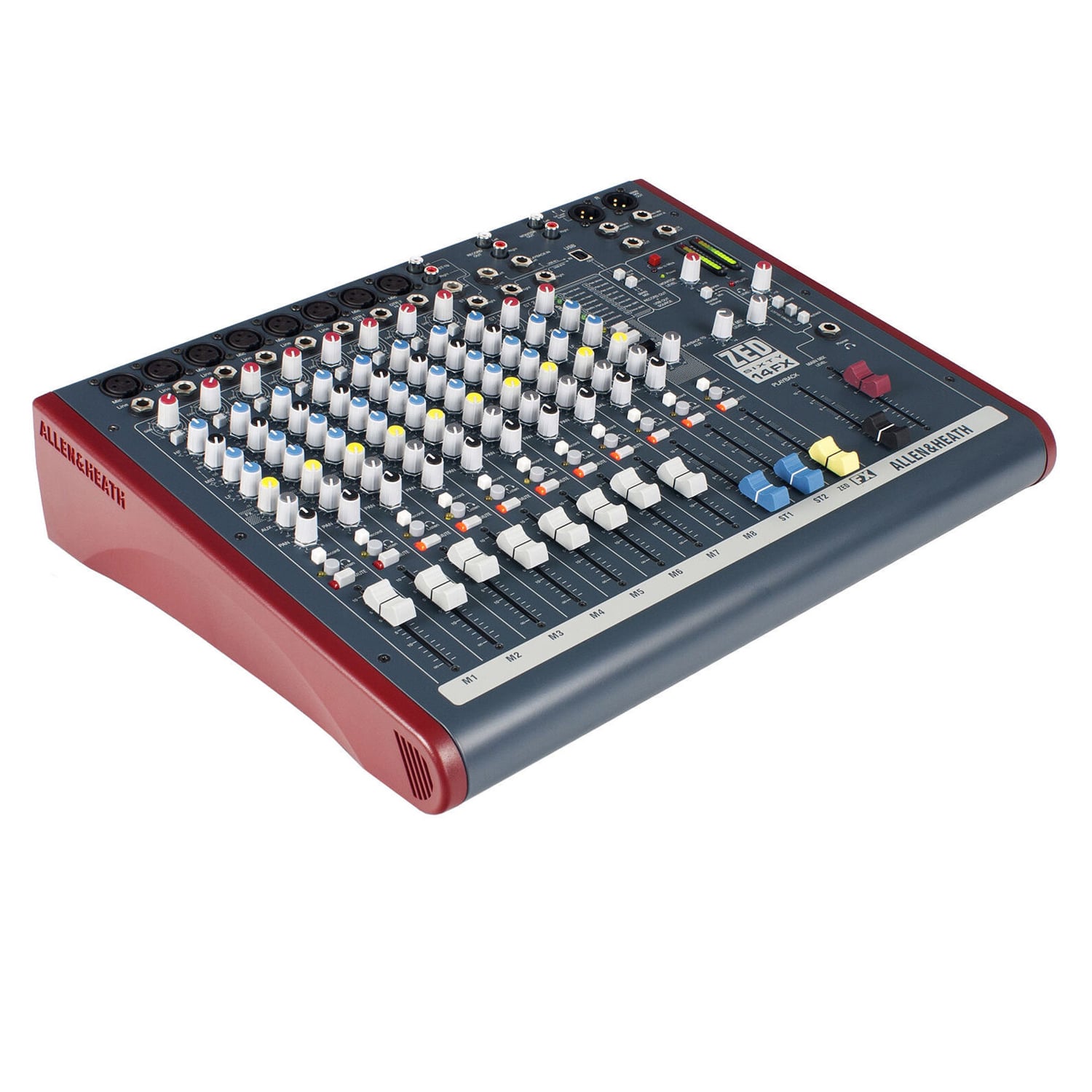

Allen & Heath ZED60-14FX – Mixer Analog 14 Input, FX và USB

Allen & Heath ZED60-14FX là mixer analog nhỏ gọn thuộc dòng ZED Mini, được thiết kế cho biểu diễn live, ban nhạc, nhạc công, phòng tập và stereo recording. Mixer cung cấp 8 kênh mono Mic/Line, 2 stereo input, bộ xử lý FX kỹ thuật số tích hợp, giao diện USB Audio 2 In / 2 Out và fader chuyên nghiệp 60 mm.

Tên “14FX” thể hiện tổng khả năng input theo cấu hình tín hiệu: 8 mono + 2 stereo (4 tín hiệu) + playback/USB routing, nhưng phần channel strip chính của mixer gồm 8 mono và 2 stereo. Allen & Heath chính thức mô tả ZED60-14FX với 8 Mic/Line inputs và 2 Stereo Inputs.

8 kênh Mic/Line với preamp chất lượng cao

ZED60-14FX có 8 mono Mic/Line inputs sử dụng đầu XLR microphone và TRS Line. Preamp được phát triển từ thiết kế của dòng MixWizard, sử dụng mạch transistor discrete độ nhiễu thấp, với mức gain microphone tối đa 60 dB.

Các mono channel còn được trang bị High-Pass Filter 100 Hz, MusiQ EQ 3 băng tần với Mid sweep, Aux Send, FX Send, Pan, Record routing, Mute, Listen/PFL và fader 60 mm. Bộ lọc HPF có độ dốc 6 dB/octave và tác động lên cả tín hiệu Mic XLR lẫn Line Input.

2 đầu vào Hi-Z Class-A FET cho guitar

Hai mono channel cuối của ZED60-14FX được trang bị đầu vào Hi-Z Instrument dành cho guitar hoặc nhạc cụ. Allen & Heath sử dụng mạch Class-A FET có trở kháng đầu vào rất cao, cho phép guitar kết nối trực tiếp với mixer mà không nhất thiết phải qua DI Box.

Mạch Hi-Z còn có Gain Boost +26 dB dành cho pickup hoặc nhạc cụ có output thấp. Allen & Heath thiết kế đặc tính mạch này nhằm mô phỏng kiểu đáp ứng của tầng input valve/tube trên guitar amplifier, tạo thêm thành phần hài bậc hai khi cần.

MusiQ EQ 3 băng tần

Các mono channel sử dụng MusiQ 3-band EQ với dải Mid có thể quét tần số. Dải LF có tần số góc 80 Hz, HF ở 12 kHz, trong khi Mid có thể sweep khoảng 120 Hz – 4 kHz.

Các stereo channel sử dụng EQ 2 băng tần với HF 12 kHz và LF 80 Hz. Allen & Heath cho biết MusiQ được tối ưu về đường cong và hệ số Q để sử dụng tự nhiên với nhiều loại nhạc cụ trong cả live sound và recording.

16 hiệu ứng kỹ thuật số tích hợp

ZED60-14FX tích hợp bộ xử lý ZED-FX với 16 hiệu ứng time-based do đội ngũ Allen & Heath phát triển. Các effect bao gồm nhiều dạng Delay + Reverb, Ping Pong Delay, Beat Delay, Ambient, SlapVerb, Plate, Hall, Arena, Flanger và Chorus.

Phần DSP sử dụng bộ chuyển đổi 24-bit ở 48 kHz, đồng thời hỗ trợ nút Tap Tempo và điều chỉnh parameter trực tiếp. FX Return có fader riêng, thuận tiện khi cân bằng lượng effect trong Main Mix.

Aux, FX và Record Bus

ZED60-14FX có 1 Aux Bus Pre-Fader dành cho monitor và 1 FX Bus Post-Fader để gửi tín hiệu tới bộ xử lý effect. Ngoài ra mixer có Stereo Record Bus riêng, cho phép lựa chọn từng channel gửi vào một mix recording độc lập với Main Mix.

Record Bus có thể được sử dụng cho stereo recording, monitoring hoặc clean feed riêng, tăng tính linh hoạt cho các ứng dụng biểu diễn và thu âm.

USB Audio 2×2

ZED60-14FX tích hợp giao diện USB Audio 2 In / 2 Out, cho phép truyền stereo audio giữa mixer và PC/Mac. USB routing có thể lựa chọn giữa Main Mix L/R, Aux + FX hoặc Stereo Record Bus.

Theo User Guide chính hãng, USB Audio Codec hoạt động ở USB 1.1, 16-bit, với sample rate 32, 44.1 hoặc 48 kHz. Đây là giao diện USB stereo 2×2, không phải USB multitrack từng channel.

Fader 60 mm

Khác với ZED-10/ZED-10FX sử dụng rotary level control, ZED60-14FX sử dụng fader 60 mm trên toàn bộ channel, mang lại cách thao tác giống mixer analog truyền thống hơn. Fader có thêm tối đa +10 dB gain ở cuối hành trình.

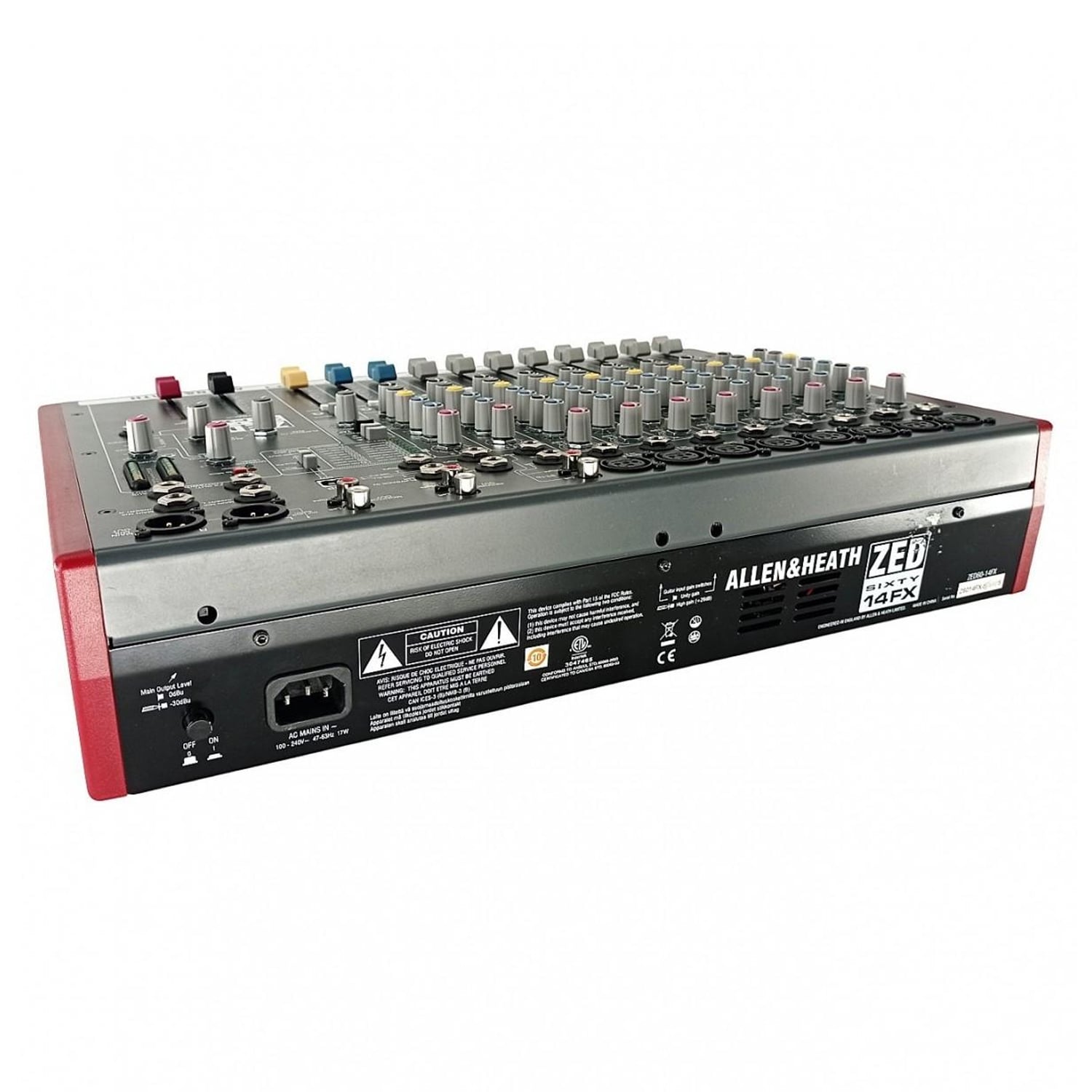

Main XLR, Phantom Power và nguồn tích hợp

Mixer trang bị Main L/R balanced XLR outputs với Insert points, đồng thời có mức Main Output có thể chuyển từ mức bình thường 0 dBu xuống khoảng -30 dBu cho các cấu hình cần mức tín hiệu thấp hơn. Mức output cực đại ở chế độ bình thường là +21 dBu.

ZED60-14FX hỗ trợ 48V Phantom Power cho microphone condenser và sử dụng nguồn điện tích hợp bên trong, không cần adapter nguồn rời kiểu wall-wart.

Thông số điện, USB, frequency response, THD+N và noise lấy trực tiếp từ trang Specifications của User Guide chính hãng Allen & Heath. Kích thước và trọng lượng ZED60-14FX được hãng công bố là 440 × 346 × 95 mm, trọng lượng 6,2 kg chưa đóng gói và 6,8 kg đóng gói.

Tính năng nổi bật

• 8 Mic/Line inputs, trong đó 2 kênh Hi-Z Class-A FET cho guitar; 2 stereo inputs; fader 60 mm; MusiQ EQ 3 băng tần với swept Mid; HPF 100 Hz; 1 Aux monitor + 1 FX Send; 16 hiệu ứng ZED-FX; FX 24-bit/48 kHz; Tap Tempo; Stereo Record Bus; USB Audio 2×2; Main XLR với Insert; 48V Phantom Power và nguồn điện tích hợp.
