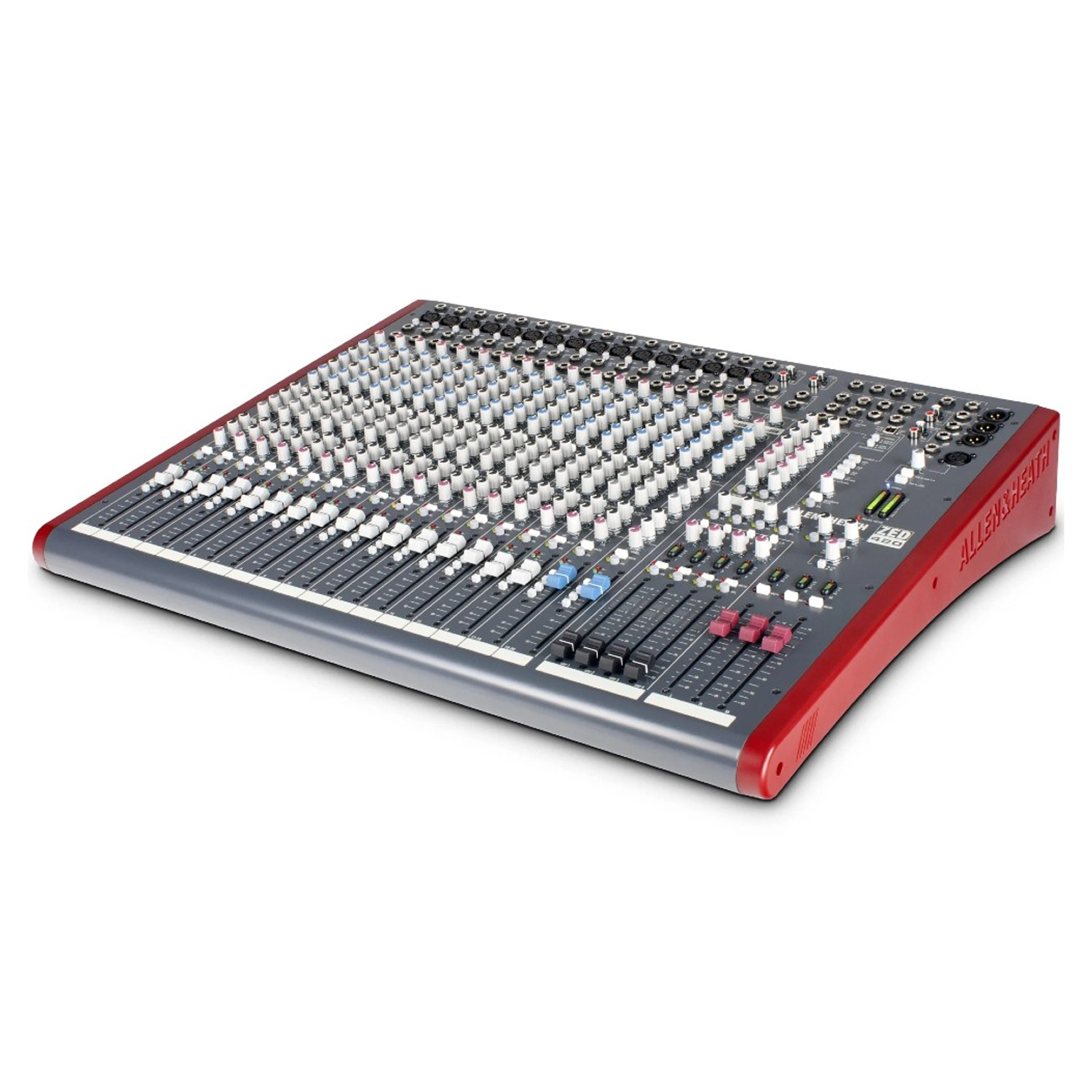

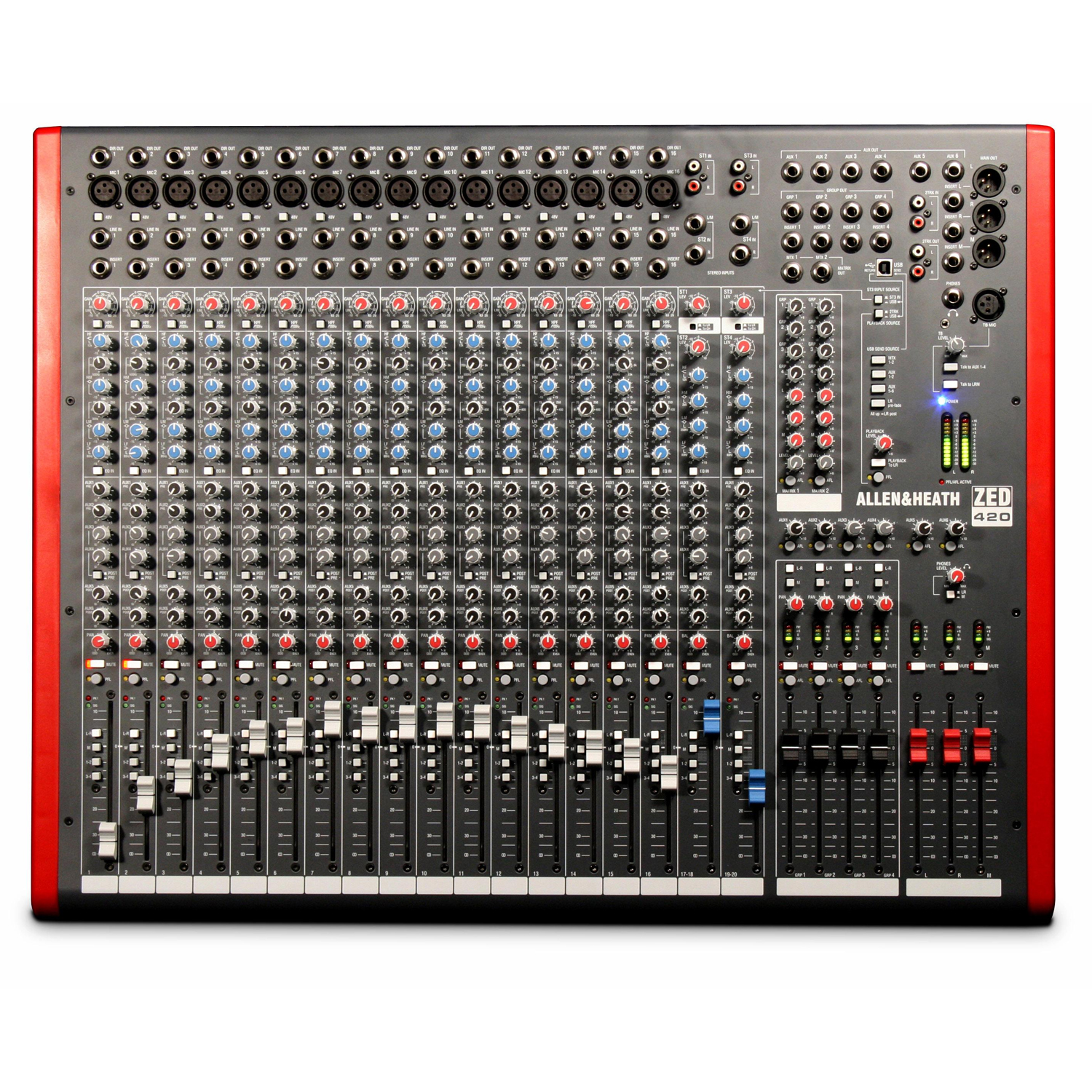

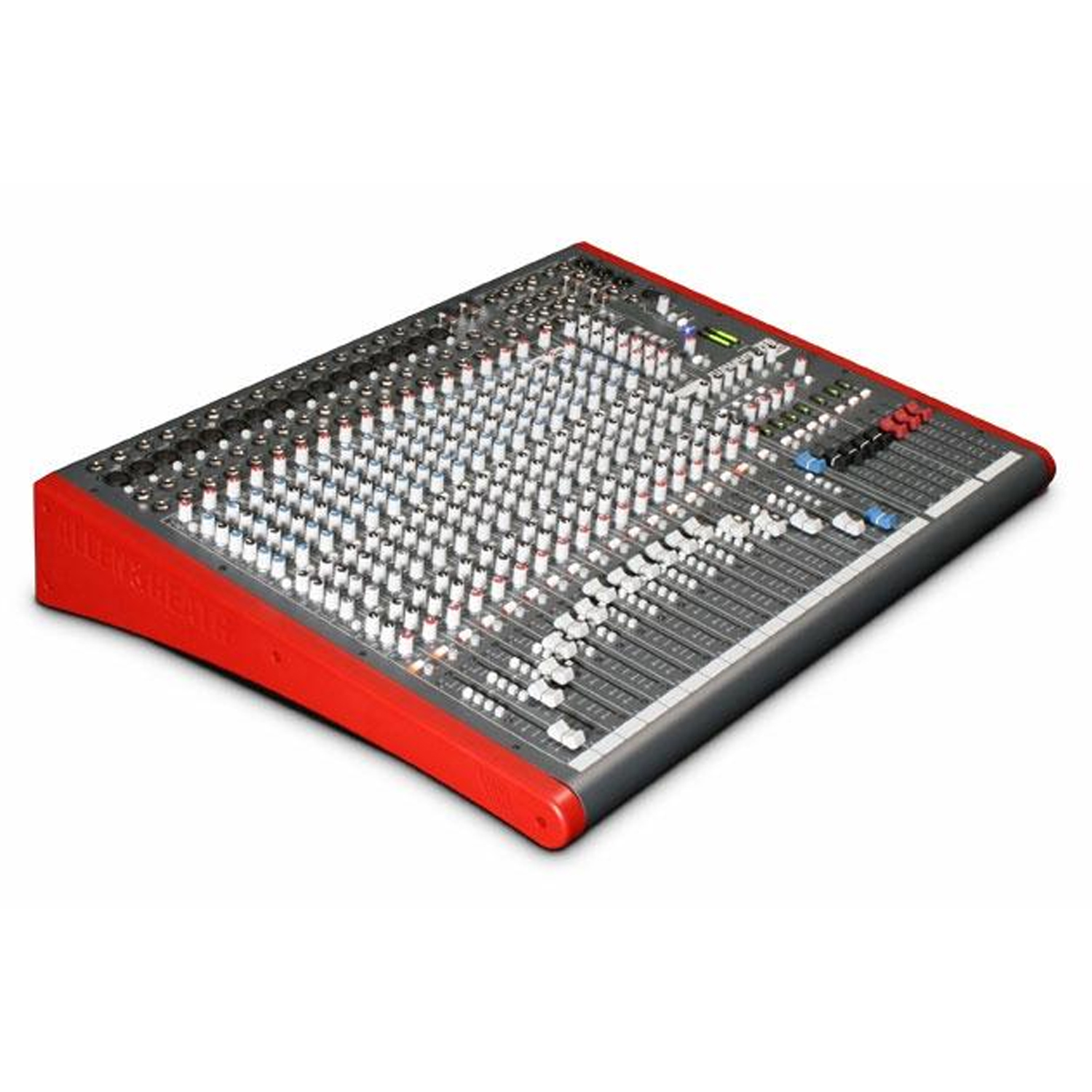

Allen & Heath ZED-420 (ZED2042) – Mixer Analog 20 Input, 4-Bus, USB

Allen & Heath ZED-420 (ZED2042) là mixer analog 4-bus thuộc dòng ZED Max, được thiết kế cho biểu diễn live, ban nhạc, nhà thờ, nhà hát, hội trường, AV và các hệ thống PA chuyên nghiệp.

Mixer trang bị 16 kênh mono Mic/Line, 2 dual stereo inputs, 4 subgroup, 6 Aux Send, hệ thống Matrix 7×2 và giao diện USB Audio 2 vào / 2 ra phục vụ thu và phát stereo với máy tính.

16 kênh Mic/Line với preamp DuoPre

ZED-420 cung cấp 16 mono Mic/Line channels với preamp DuoPre của Allen & Heath. Thiết kế preamp của dòng ZED Max cung cấp dải gain rộng tới 69 dB, phù hợp từ microphone dynamic mức tín hiệu thấp đến nhiều nguồn line-level chuyên nghiệp.

Mỗi mono channel được trang bị các chức năng quan trọng gồm:

• Mic Input XLR
• Line Input 1/4"
• Channel Insert
• Direct Output
• 48V Phantom Power riêng từng kênh
• 4-band EQ
• Mute có đèn
• PFL
• Peak/Signal indication
• Pan
• Fader ALPS 100 mm.

MusiQ EQ 4 băng tần

Các mono channel sử dụng MusiQ 4-band EQ, với hai dải Mid có khả năng quét tần số.

Hệ thống gồm:

HF – High Mid – Low Mid – LF

Hai dải Mid có thể sweep giúp kỹ thuật viên xác định chính xác vùng tần số cần tăng hoặc giảm. Allen & Heath cho biết đường cong và Q của MusiQ được tối ưu để mang lại khả năng EQ tự nhiên, phù hợp cả live sound và studio.

Phần EQ còn có công tắc EQ In/Out, thuận tiện khi cần so sánh nhanh tín hiệu trước và sau EQ.

6 Aux Send

ZED-420 có tổng cộng 6 Aux Send, bao gồm:

• 2 × Pre-Fader
• 2 × Post-Fader
• 2 × Pre/Post selectable

Cấu hình này cho phép sử dụng nhiều đường monitor sân khấu, effect send hoặc các output phụ trong hệ thống live.

4 Subgroup

Mixer tích hợp 4 Subgroup, cho phép gom nhiều kênh thành từng nhóm và điều khiển bằng group fader.

Ví dụ có thể cấu hình:

Group 1-2 → Vocal
Group 3-4 → Nhạc cụ

Sau đó toàn bộ nhóm có thể được điều chỉnh từ section master mà không cần thay đổi từng channel riêng lẻ.

Matrix 7×2

ZED-420 được trang bị 7×2 Matrix, cung cấp hai Matrix Output độc lập.

Matrix rất hữu ích để tạo các tín hiệu riêng cho:

• Delay / Fill speaker
• Khu vực phụ
• Lobby
• Recording Feed
• Broadcast Feed
• Các zone âm thanh khác.

Đây là một trong những tính năng giúp ZED-420 phù hợp không chỉ với ban nhạc mà còn với các hệ thống PA và AV chuyên nghiệp.

USB Audio Interface 2×2

ZED-420 tích hợp USB Audio 2-in / 2-out cho phép kết nối trực tiếp với máy tính để thu và phát stereo.

Allen & Heath cho phép lựa chọn nguồn USB Send linh hoạt, bao gồm:

• Main Mix L/R Pre-Fader
• Main Mix L/R Post-Fader
• Aux 1-2
• Aux 3-4

USB Return được đưa trở lại stereo channel để playback và monitoring.

Theo User Guide chính thức, USB Audio Codec hoạt động ở:

16-bit / 32, 44.1 hoặc 48kHz.

Lưu ý đây là USB stereo 2×2, không phải giao diện USB multitrack từng channel.

Các thông số mức tín hiệu, đáp tuyến, THD+N, USB và noise lấy từ ZED-4 BUS User Guide chính thức của Allen & Heath. Kích thước ZED-420 là 715 × 129 × 560 mm, trọng lượng 14 kg.

Tính năng nổi bật

• 16 Mic/Line Inputs
• 2 Dual Stereo Inputs
• Preamp DuoPre, gain tới 69 dB
• MusiQ EQ 4 băng tần
• 2 swept Mid
• Channel Insert
• Direct Output trên toàn bộ 16 mono channel
• 48V Phantom Power riêng từng kênh
• 6 Aux Send
• 4 Subgroup
• 7×2 Matrix
• Main Output L/R/Mono
• Fader ALPS 100 mm
• USB Audio 2×2
• USB 16-bit / 32, 44.1, 48kHz
• 12-segment metering
• Thiết kế toàn bộ kết nối và điều khiển trên mặt mixer, thuận tiện vận hành.

Ứng dụng

Allen & Heath ZED-420 phù hợp cho ban nhạc, live sound, nhà thờ, nhà hát, hội trường, trung tâm sự kiện, AV, rental PA, rehearsal và stereo recording.

Trong dòng ZED Max, đây là model nhỏ nhất:

ZED-420 → 16 Mic/Line
ZED-428 → 24 Mic/Line
ZED-436 → 32 Mic/Line

Cả ba đều sử dụng nền tảng 4-Bus, 6 Aux, 7×2 Matrix và USB Stereo Interface
