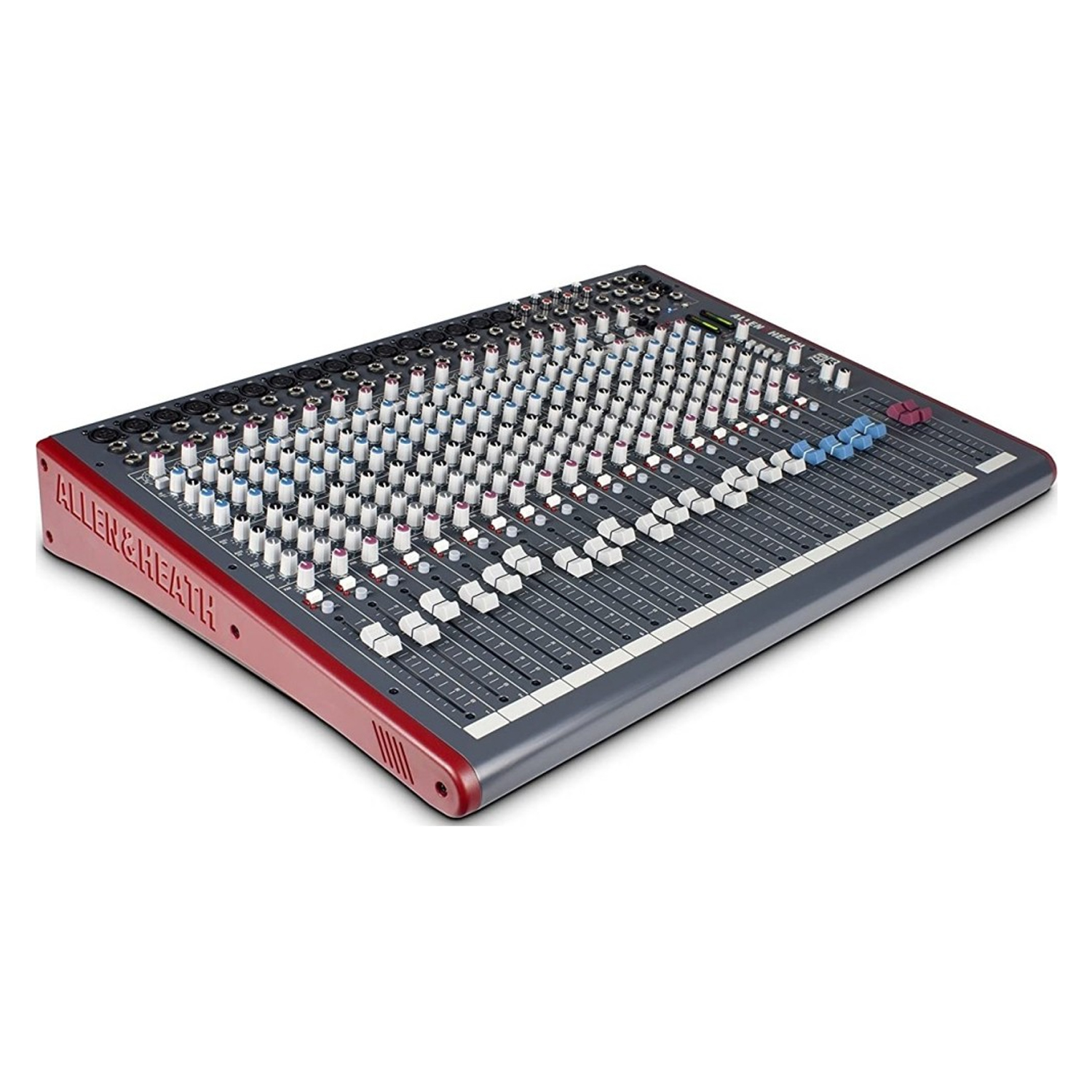

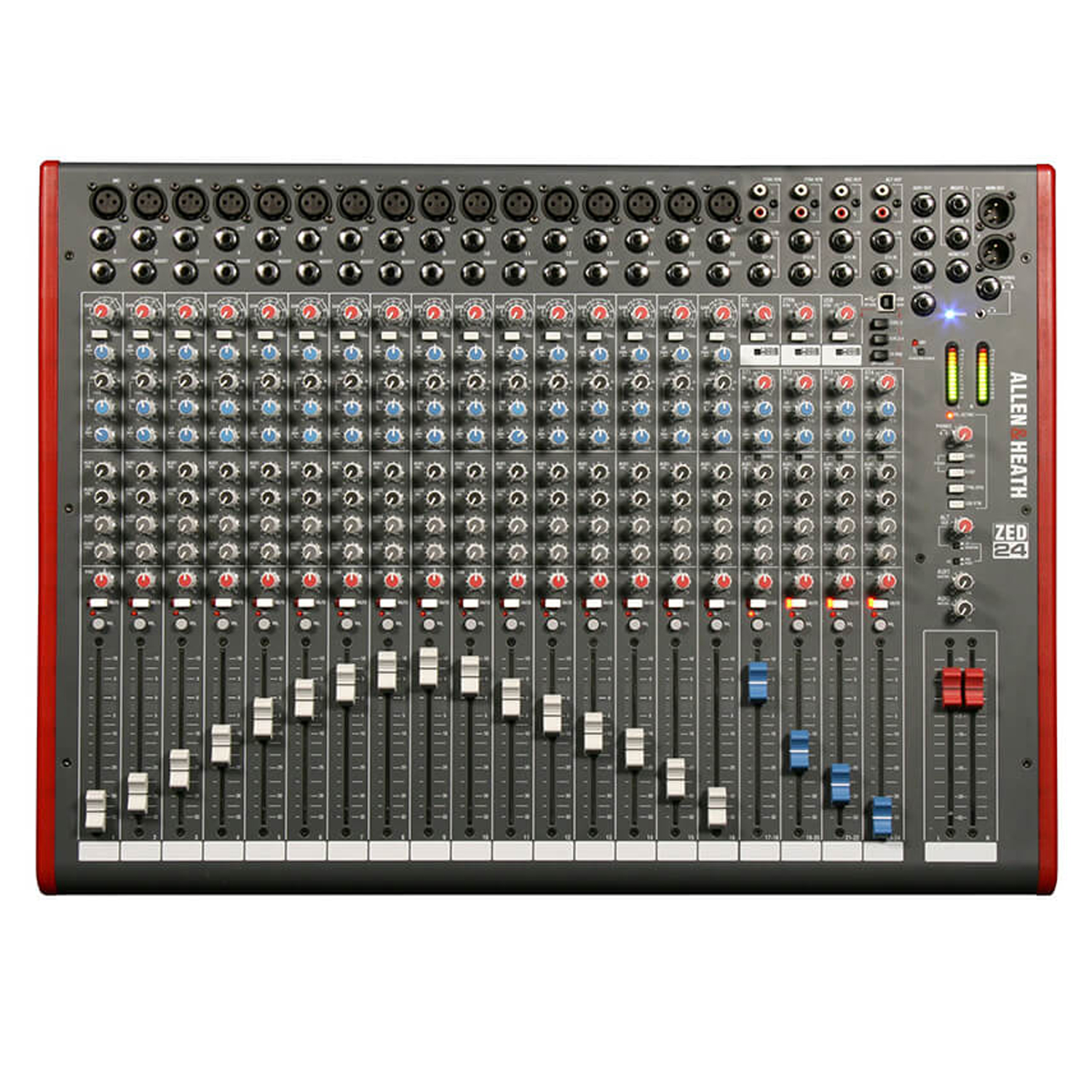

Allen & Heath ZED-24 (ZED2402) – Mixer Analog 24 Input, USB Audio

Allen & Heath ZED-24 (ZED2402) là mixer analog 2-bus thuộc dòng ZED Mid, được thiết kế cho biểu diễn live, ban nhạc, hội trường, nhà thờ, phòng tập và các ứng dụng recording stereo.

Mixer sở hữu 16 kênh mono Mic/Line cùng 4 kênh stereo, cung cấp tổng cộng tới 24 nguồn input analog. ZED-24 còn được trang bị 4 Aux Send, MusiQ EQ, fader ALPS 100 mm và giao diện USB Audio 2-in / 2-out, mang lại một hệ thống mixing analog linh hoạt cho cả sân khấu và thu âm.

16 kênh Mic/Line với dải gain rộng

ZED-24 được trang bị 16 mono input channels, mỗi kênh có đầu vào microphone XLR và Line TRS.

Preamp trên dòng ZED Mid cung cấp dải gain rất rộng, lên tới 69 dB, cho phép xử lý cả microphone dynamic có output thấp lẫn các nguồn line-level mạnh.

Trên mỗi mono channel có:

• Mic Input XLR
• Line Input 1/4"
• Channel Insert
• Gain control
• 100Hz High-Pass Filter
• MusiQ EQ 3 băng tần
• Pan
• Mute
• PFL
• Peak indication
• Fader 100 mm

Gain của đầu vào microphone có thể điều chỉnh từ -6 dB đến +63 dB, trong khi Line Input có dải từ -10 dB đến +26 dB.

Bộ lọc High-Pass 100Hz

Mỗi mono channel tích hợp bộ lọc 100Hz High-Pass Filter với độ dốc 12 dB/octave.

Bộ lọc này giúp giảm tiếng ù, rung, tiếng handling noise và các thành phần tần số thấp không cần thiết trước khi tín hiệu đi vào EQ. Điểm insert nằm sau HPF và trước EQ.

MusiQ EQ 3 băng tần

Các mono channel trên ZED-24 sử dụng MusiQ 3-band EQ với dải Mid có thể quét tần số.

Allen & Heath thiết kế MusiQ nhằm tạo đường cong EQ dễ sử dụng và mang tính âm nhạc, phù hợp cả trên sân khấu lẫn trong studio.

Cấu hình mono EQ gồm:

• HF
• Sweepable Mid
• LF

Các stereo channel sử dụng 2-band EQ.

4 kênh Stereo

Ngoài 16 mono channel, ZED-24 có 4 stereo input channels với EQ 2 băng tần.

Nhờ đó mixer có thể kết nối thuận tiện với:

• Keyboard
• Media player
• Máy tính
• Playback system
• Effect processor
• Các nguồn stereo khác.

Theo Allen & Heath, ZED-24 có 16 Mic/Line + 4 Stereo channels, tạo nên cấu hình 24 input.

4 Aux Send

ZED-24 cung cấp 4 Aux Send:

• Aux 1–2: Pre-Fader
• Aux 3–4: Post-Fader

Cấu hình này phù hợp để sử dụng Aux 1–2 cho monitor sân khấu và Aux 3–4 cho effect processor hoặc các đường tín hiệu phụ.

ZED-24 không có DSP effect tích hợp; nếu cần effect tích hợp thì model tương ứng trong dòng này là ZED-22FX.

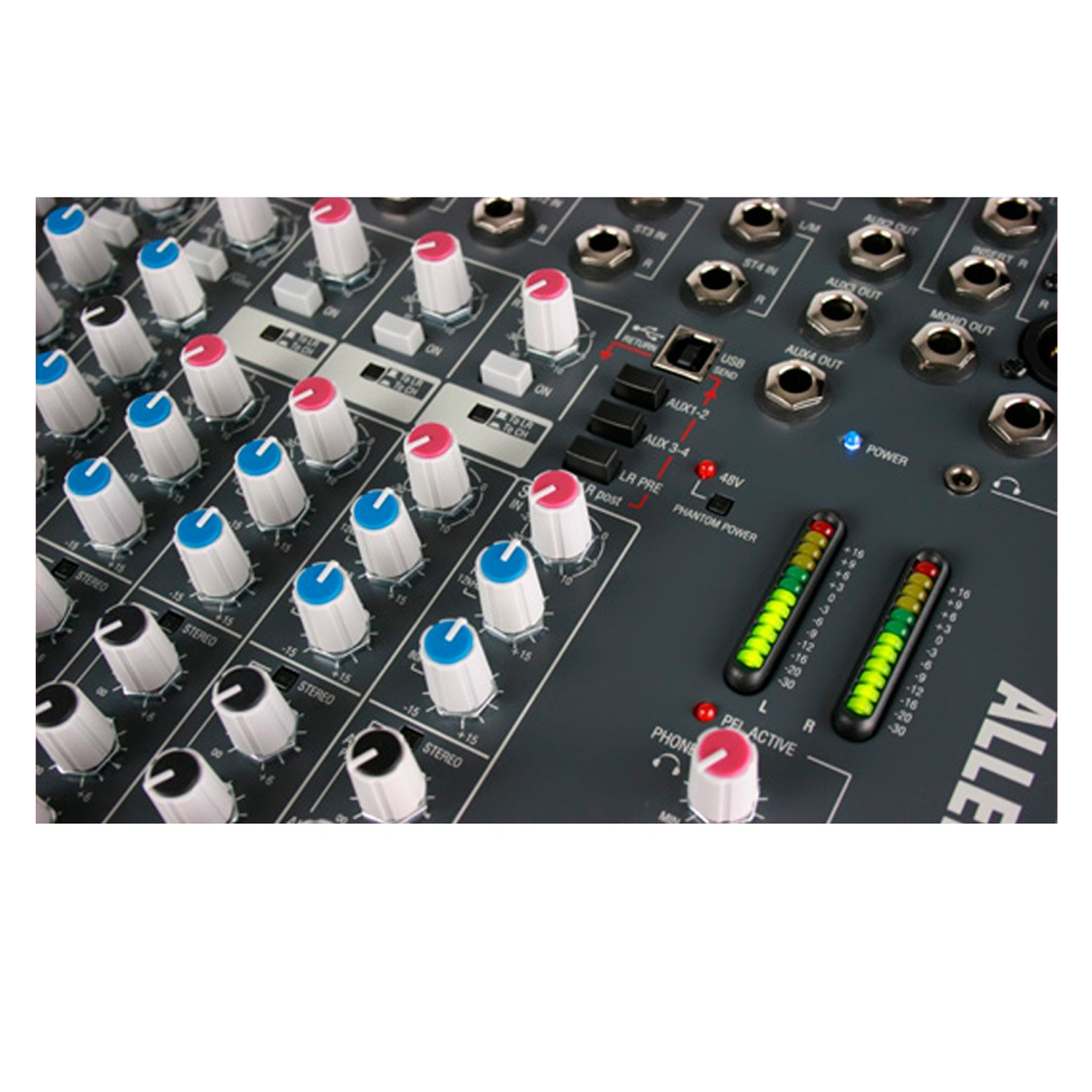

USB Audio 2×2 tích hợp

ZED-24 có giao diện USB Audio 2-in / 2-out, cho phép kết nối trực tiếp với máy tính để recording hoặc playback stereo.

USB Send có thể lựa chọn linh hoạt từ:

• Main Mix L/R trước fader
• Main Mix L/R sau fader
• Aux 1–2
• Aux 3–4

USB Return được đưa trở lại một stereo channel để playback và monitoring.

Theo User Guide chính hãng:

• USB 1.1
• 16-bit
• Sample Rate: 32 / 44.1 / 48kHz

Đây là USB stereo interface, không phải USB multitrack 24 kênh.

Các thông số mức tín hiệu, đáp tuyến, THD+N, headroom và USB được lấy trực tiếp từ ZED-14 / ZED-18 / ZED-24 User Guide của Allen & Heath. Kích thước và trọng lượng ZED-24 cũng được hãng công bố là 645 × 465 × 98 mm, 10,5 kg.

Tính năng nổi bật

• 16 kênh Mic/Line
• 4 Stereo Channels
• Tổng cấu hình 24 input
• Preamp gain lên tới 69 dB
• 100Hz HPF trên mono channel
• MusiQ 3-band EQ với swept Mid
• Stereo EQ 2 băng tần
• 4 Aux Send
• 2 Pre-Fader + 2 Post-Fader
• Channel Insert
• Main L/R balanced XLR
• Main Insert
• Fader ALPS 100 mm
• USB Audio 2×2
• USB 16-bit / 32, 44.1, 48kHz
• Dual 12-segment metering
• Không tích hợp DSP FX.

Ứng dụng

Allen & Heath ZED-24 phù hợp cho live sound, ban nhạc, nhà thờ, hội trường, trường học, phòng tập, AV, sự kiện và stereo recording.

Với 16 preamp microphone, 4 stereo channel và 4 Aux Send, ZED-24 phù hợp khi cần số lượng input tương đối lớn nhưng không cần hệ thống Group/Matrix phức tạp như dòng ZED Max.
