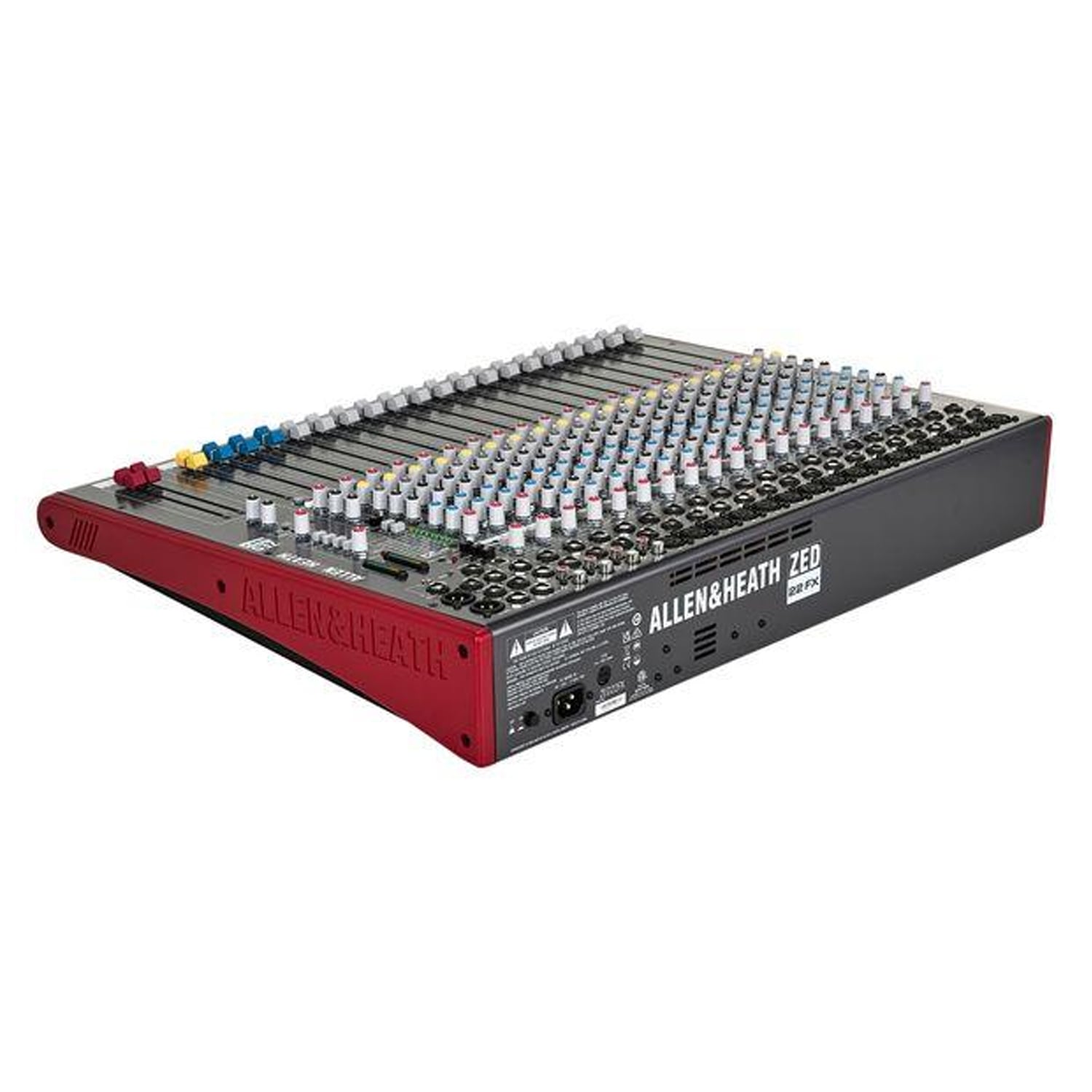

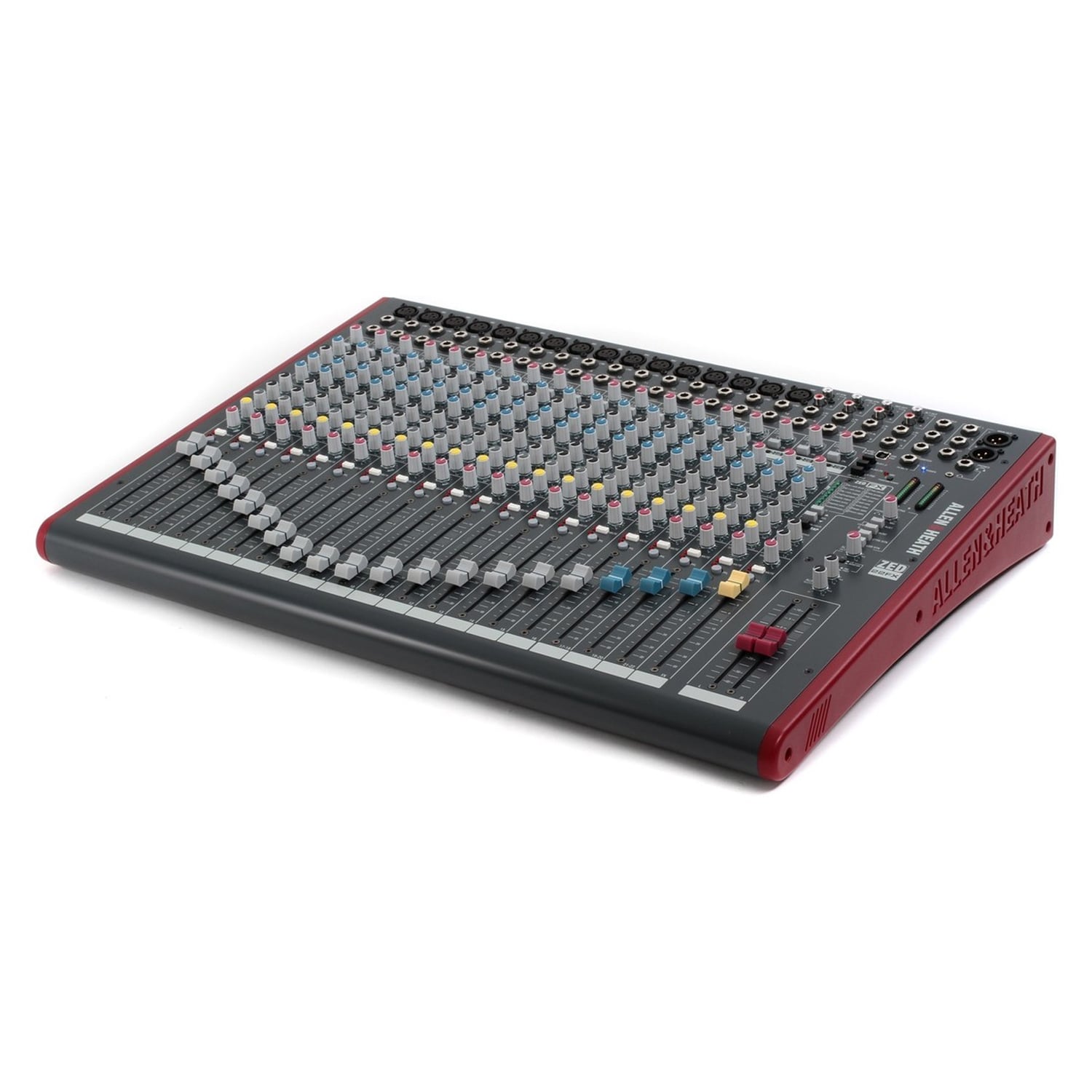

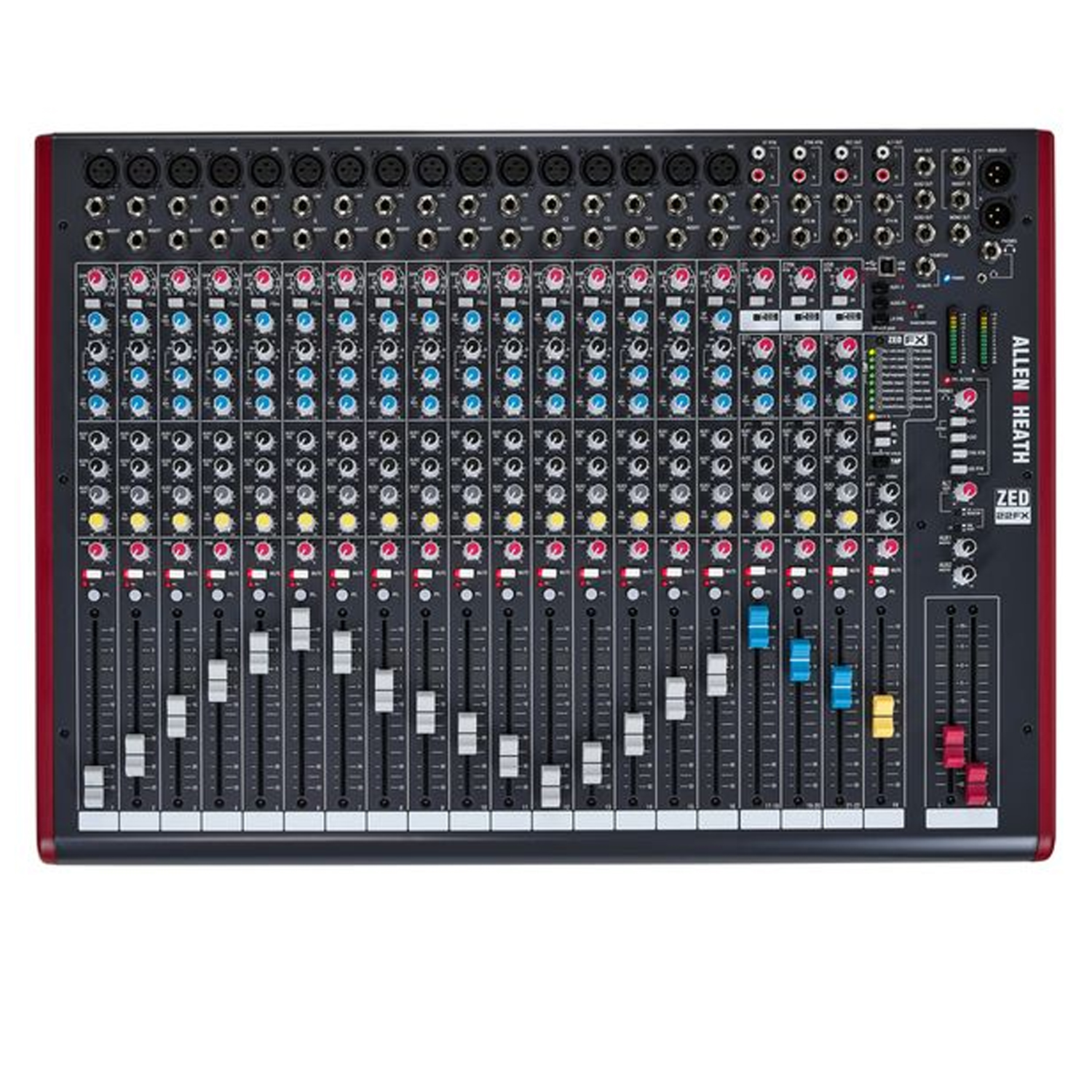

Allen & Heath ZED-22FX – Mixer Analog 22 Input tích hợp FX và USB
Allen & Heath ZED-22FX là mixer analog 2-bus thuộc dòng ZED Mid, được thiết kế cho ban nhạc, live sound, nhà thờ, hội trường, phòng tập và các ứng dụng stereo recording cần số lượng input lớn nhưng vẫn muốn cách vận hành analog trực quan.
Mixer trang bị 16 kênh mono Mic/Line, 3 kênh stereo, bộ xử lý hiệu ứng số tích hợp, 3 Aux Send + FX Bus, giao diện USB Audio 2 vào / 2 ra và hệ thống fader 100 mm. Allen & Heath định vị ZED-22FX là model phù hợp khi cần nhiều đầu vào trong dòng ZED có FX tích hợp.
16 kênh Mic/Line
ZED-22FX có 16 mono Mic/Line channels với đầu vào microphone XLR và Line TRS. Các mono channel có Insert riêng, giúp dễ dàng chèn compressor, gate hoặc processor analog ngoài vào từng kênh.
Dòng ZED Mid sử dụng preamp analog có tổng dải gain lên tới 69 dB, đủ cho microphone dynamic có output thấp và nhiều nguồn tín hiệu khác trong hệ thống live.
MusiQ EQ 3 băng tần
Các mono channel sử dụng MusiQ 3-band EQ với dải Mid có thể quét tần số.
Cấu hình:
- HF
- Sweepable Mid
- LF
Allen & Heath cho biết MusiQ được tối ưu về đường cong và hệ số Q để thao tác EQ trực quan và mang tính âm nhạc, phù hợp cả sân khấu lẫn studio.
FX kỹ thuật số tích hợp
ZED-22FX tích hợp bộ xử lý ZED-FX với 16 hiệu ứng time-delay, được Allen & Heath phát triển riêng cho dòng mixer này.
Các nhóm hiệu ứng bao gồm những dạng như:
- Reverb
- Delay
- Chorus
- Các hiệu ứng modulation/time-based khác.
FX được điều khiển trực tiếp bằng hệ thống nút và LED trên mixer; Delay hỗ trợ Tap Tempo. Vì FX đã được tích hợp sẵn nên người dùng không nhất thiết phải mang theo effect processor ngoài trong các hệ thống biểu diễn gọn nhẹ.
3 Aux + FX Bus
ZED-22FX cung cấp:
3 Aux Send + 1 Internal FX Bus
Các Aux có thể được sử dụng cho monitor sân khấu hoặc các nguồn tín hiệu phụ, trong khi FX Bus chuyên dụng gửi tín hiệu vào bộ xử lý effect tích hợp.
Allen & Heath cũng mô tả ZED-22FX có 3 auxiliary buses, phù hợp cho nhiều đường monitor trong hệ thống ban nhạc.
3 Stereo Channels
Ngoài 16 mono channel, ZED-22FX có thêm 3 stereo input channels, phù hợp cho:
- Keyboard
- Media player
- Playback
- Effect return
- Máy tính
- Các nguồn stereo khác.
Như vậy cấu hình tổng thể là:
16 mono + 3 stereo = 22 input signals.
USB Audio 2×2
ZED-22FX tích hợp giao diện USB Audio 2 In / 2 Out để recording và playback stereo trực tiếp với máy tính.
Theo tài liệu chính hãng:
- USB 1.1 compliant
- Độ phân giải 16-bit
- Sample Rate: 32 / 44.1 / 48 kHz.
USB Send có thể lựa chọn từ:
- Main Mix L/R Post-Fader
- Main Mix L/R Pre-Fader
- Aux 1–2
- Aux 3 + FX
USB Return được đưa về Stereo 3 channel.
Đây là giao diện USB stereo 2×2, không phải USB multitrack 22 kênh.
Phantom Power 48V
Mixer có 48V Phantom Power cho các đầu vào microphone XLR. Theo User Guide, công tắc Phantom Power cấp 48V cho toàn bộ các Mic XLR khi được kích hoạt.
Main Output và monitoring
ZED-22FX có:
- Main L/R balanced XLR
- Main L/R Insert
- Mono Output
- Aux Outputs
- Record Output
- Alt Output
- Headphone Output
- Dual 12-segment LED meters.
Main L/R và Mono có mức danh định 0 dBu, mức output tối đa +21 dBu.
Các thông số mức tín hiệu, đáp tuyến, THD+N, USB và noise lấy từ ZED-12FX / ZED-16FX / ZED-22FX User Guide chính hãng. Kích thước ZED-22FX là 645 × 465 × 98 mm, trọng lượng 10,5 kg.
Tính năng nổi bật
- 16 Mic/Line Inputs
- 3 Stereo Channels
- Tổng cấu hình 22 input
- Preamp gain tới 69 dB
- MusiQ EQ 3 băng tần
- Sweepable Mid
- 16 hiệu ứng kỹ thuật số tích hợp
- Reverb / Delay / Chorus
- Tap Tempo
- 3 Aux + 1 FX Bus
- Insert trên toàn bộ mono channel
- Main L/R balanced XLR
- Main Insert
- Mono Output
- 48V Phantom Power
- Fader 100 mm
- USB Audio 2×2
- USB 16-bit / 32, 44.1, 48kHz.
Ứng dụng
Allen & Heath ZED-22FX phù hợp cho ban nhạc, live sound, nhà thờ, hội trường, phòng tập, sân khấu nhỏ và vừa, sự kiện, rental PA và stereo recording.
So với ZED-24, ZED-22FX có cùng 16 mono Mic/Line, nhưng ZED-22FX sử dụng 3 stereo channels và có FX tích hợp, trong khi ZED-24 có 4 stereo channels và không tích hợp FX.
