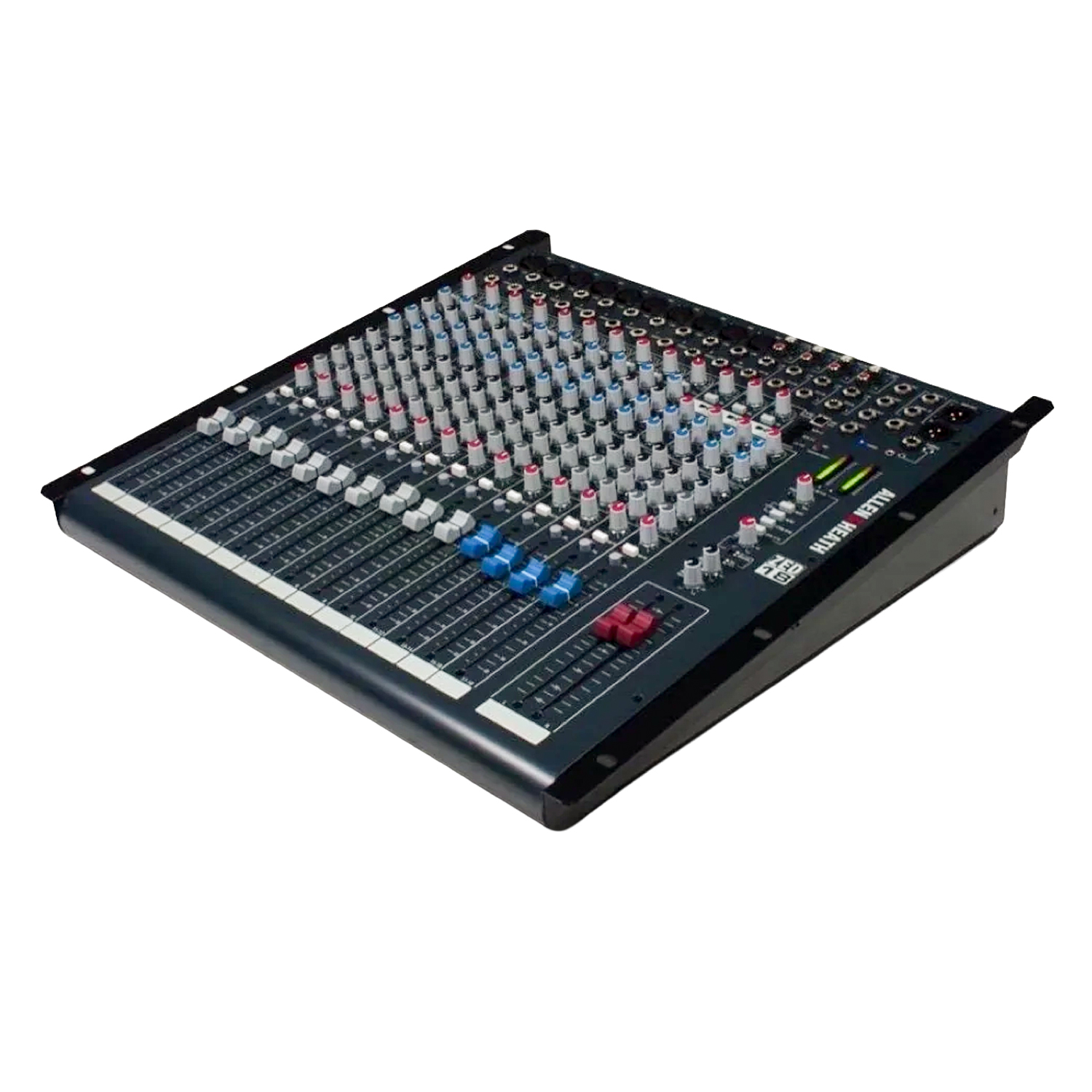

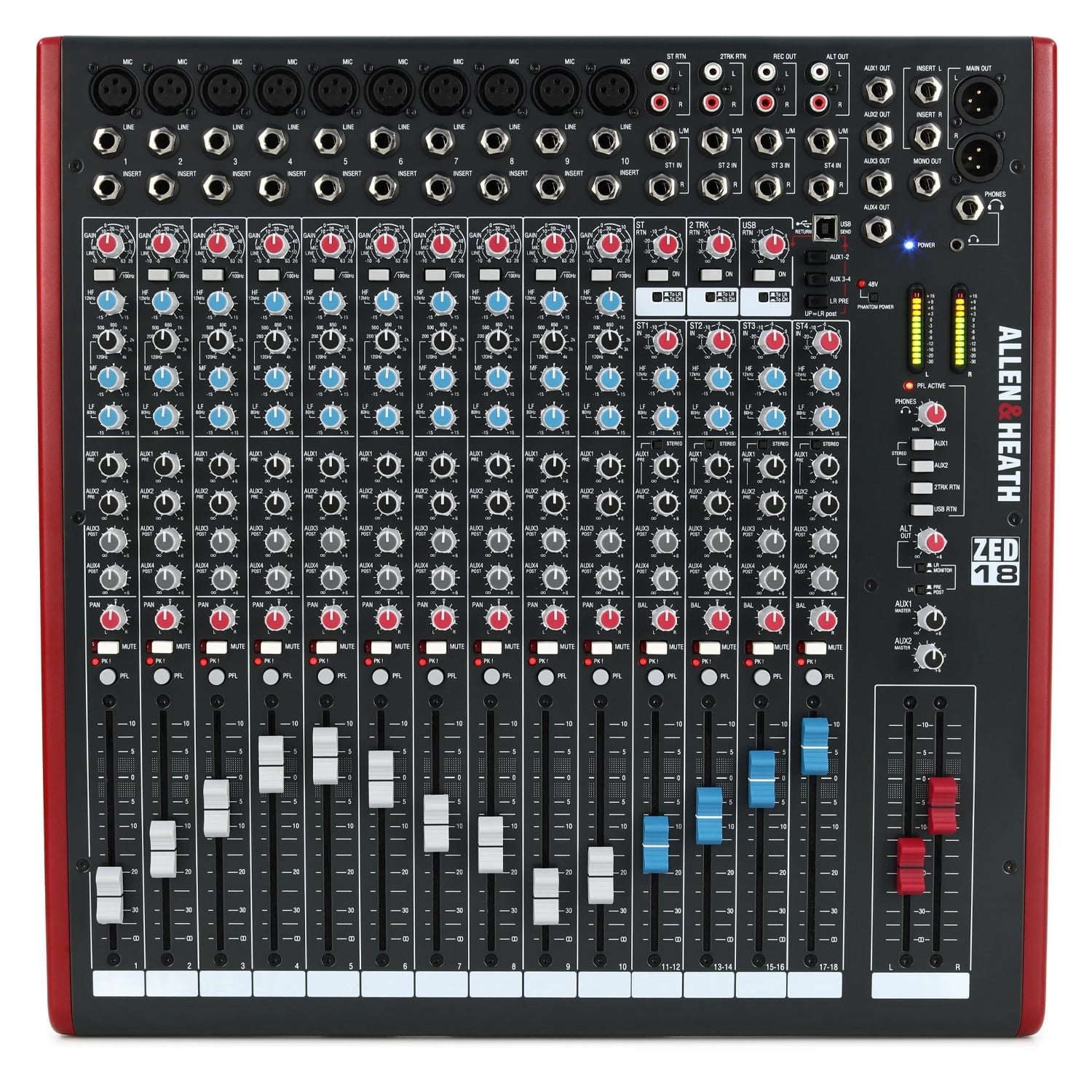

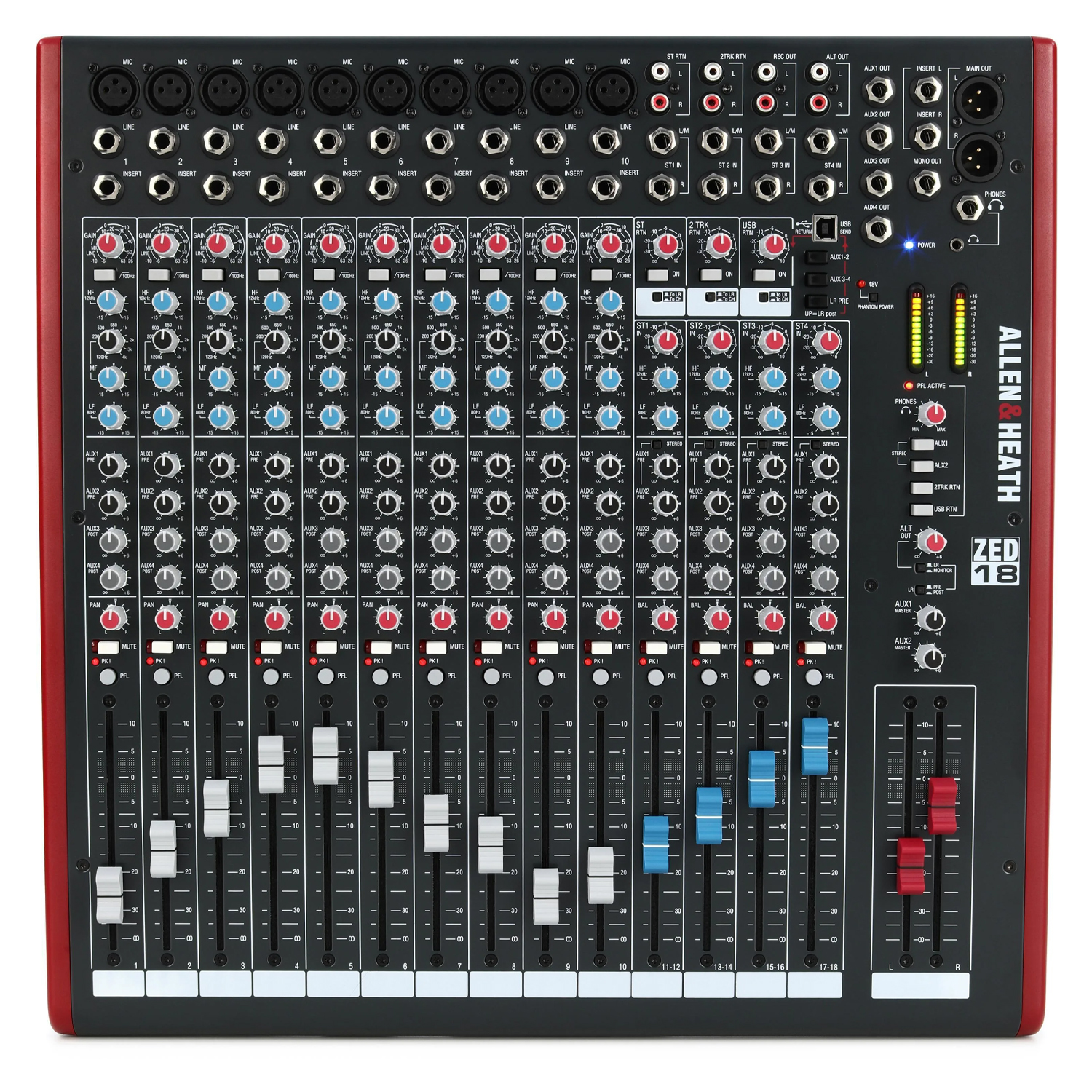

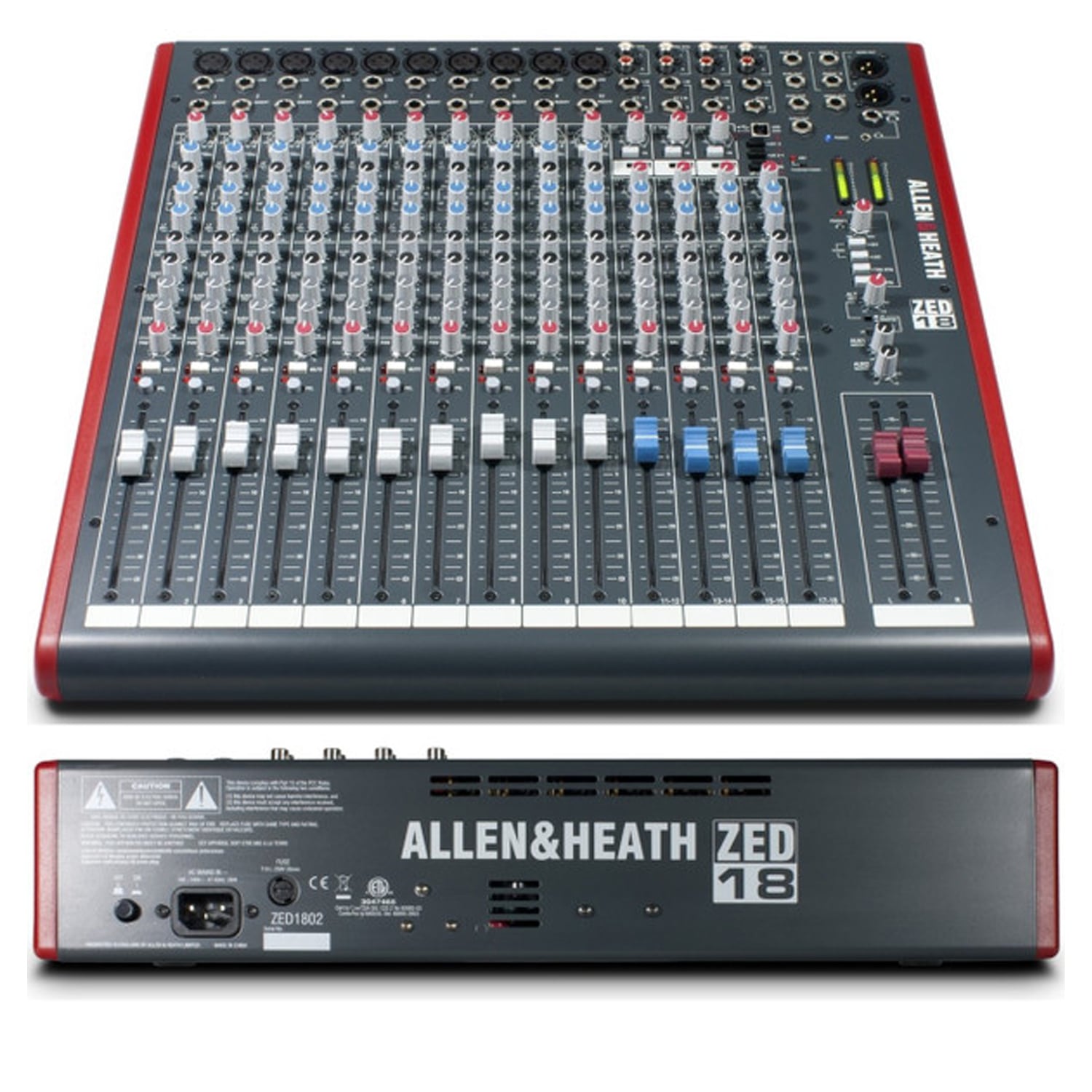

Allen & Heath ZED-18 (ZED1802) – Mixer Analog 18 Input, USB Audio

Allen & Heath ZED-18 (ZED1802) là mixer analog 2-bus thuộc dòng ZED Mid, được thiết kế cho biểu diễn live, ban nhạc, hội trường, nhà thờ, phòng tập và các ứng dụng stereo recording.

ZED-18 được trang bị 10 kênh mono Mic/Line, 4 kênh stereo, giao diện USB Audio 2 vào / 2 ra, 4 Aux Send, MusiQ EQ 3 băng tần với Mid sweep và fader 100 mm. Đây là lựa chọn phù hợp cho hệ thống cần nhiều nguồn vào nhưng vẫn ưu tiên cách vận hành analog trực quan và đơn giản.

10 kênh Mic/Line với dải gain 69 dB

ZED-18 có 10 mono Mic/Line channels với đầu vào XLR microphone và jack line. Các preamp của dòng ZED Mid cung cấp tổng dải gain tới 69 dB, cho phép xử lý từ microphone dynamic có mức tín hiệu thấp đến các nguồn line-level chuyên nghiệp.

Mỗi mono channel được trang bị:

• Mic Input XLR
• Line Input jack
• Channel Insert
• Gain control
• MusiQ EQ 3 băng tần
• Pan
• Mute
• PFL
• Peak indicator
• Aux Send
• Fader ALPS 100 mm

MusiQ EQ 3 băng tần

ZED-18 sử dụng MusiQ 3-band EQ trên các mono channel với dải Mid có thể quét tần số.

Cấu hình gồm:

• HF
• Sweepable Mid
• LF

Allen & Heath thiết kế MusiQ với đường cong và hệ số Q được tối ưu để mang lại khả năng cân chỉnh tự nhiên, phù hợp cả biểu diễn trực tiếp và studio.

Các stereo channel sử dụng EQ 2 băng tần.

4 kênh Stereo

Ngoài 10 mono channel, ZED-18 cung cấp 4 stereo channels, tương ứng các cặp kênh:

11–12 / 13–14 / 15–16 / 17–18

Cấu hình này cho phép kết nối thuận tiện với keyboard, media player, effect processor, máy tính và các thiết bị playback stereo. Tài liệu panel chính hãng thể hiện rõ các kênh mono 1–10 và bốn cặp stereo tới 17–18.

4 Aux Send

ZED-18 có tổng cộng 4 Aux Send:

• Aux 1–2: Pre-Fader
• Aux 3–4: Post-Fader

Cấu hình này phù hợp để dùng Aux 1–2 cho monitor sân khấu và Aux 3–4 cho effect processor hoặc các output phụ.

Theo Allen & Heath, các Aux Output của dòng ZED là impedance balanced, vì vậy hãng khuyến nghị sử dụng jack TRS để đạt hiệu quả kết nối tối ưu.

USB Audio Interface 2×2

ZED-18 tích hợp USB Audio 2-in / 2-out, cho phép kết nối trực tiếp với máy tính để thu và phát stereo.

USB Send có thể lựa chọn từ:

• Main Mix L/R Post-Fader
• Main Mix L/R Pre-Fader
• Aux 1–2
• Aux 3–4

USB Return được đưa trở lại stereo channel để playback và monitoring.

USB Audio Codec của ZED-18 hoạt động ở:

• USB 1.1
• 16-bit
• Sample Rate: 32 / 44.1 / 48kHz

ZED-18 chỉ ghi đồng thời 2 kênh audio qua USB, không phải USB multitrack từng channel. Allen & Heath xác nhận các mixer ZED 2-Bus và 4-Bus hỗ trợ tối đa hai kênh recording đồng thời vào DAW.

Main Output và monitoring

ZED-18 cung cấp Main L/R balanced XLR outputs, đồng thời có:

• Main Insert L/R
• Mono Output
• Alt Output
• Record Output
• Monitor Output
• Headphone Output
• 2-Track Return
• USB Return

Các kết nối này giúp ZED-18 linh hoạt trong cả live sound, monitoring và stereo recording.

Các giá trị về operating level, frequency response, THD+N, headroom, noise và USB được lấy từ ZED-14 / ZED-18 / ZED-24 User Guide chính hãng. Kích thước ZED-18 là 464 × 465 × 98 mm, trọng lượng 8,5 kg.

Tính năng nổi bật

• 10 Mic/Line Inputs
• 4 Stereo Channels
• Tổng cấu hình 18 input
• Preamp dải gain tới 69 dB
• MusiQ EQ 3 băng tần
• Sweepable Mid
• 4 Aux Send
• 2 Pre-Fader + 2 Post-Fader
• Channel Insert
• Main L/R balanced XLR
• Main Insert
• Mono Output
• Fader ALPS 100 mm
• USB Audio 2×2
• USB 16-bit / 32, 44.1, 48kHz
• USB class-compliant, không cần driver riêng cho chức năng USB Audio cơ bản
• Có tùy chọn rackmount 19 inch.

Ứng dụng

Allen & Heath ZED-18 phù hợp cho live sound, ban nhạc, nhà thờ, hội trường, phòng tập, trường học, AV, sự kiện và stereo recording.

So với ZED-24, ZED-18 giữ nguyên 4 stereo channel và 4 Aux Send nhưng giảm số mono Mic/Line từ 16 xuống 10, giúp kích thước gọn hơn trong khi vẫn đáp ứng tốt các hệ thống live quy mô vừa.
