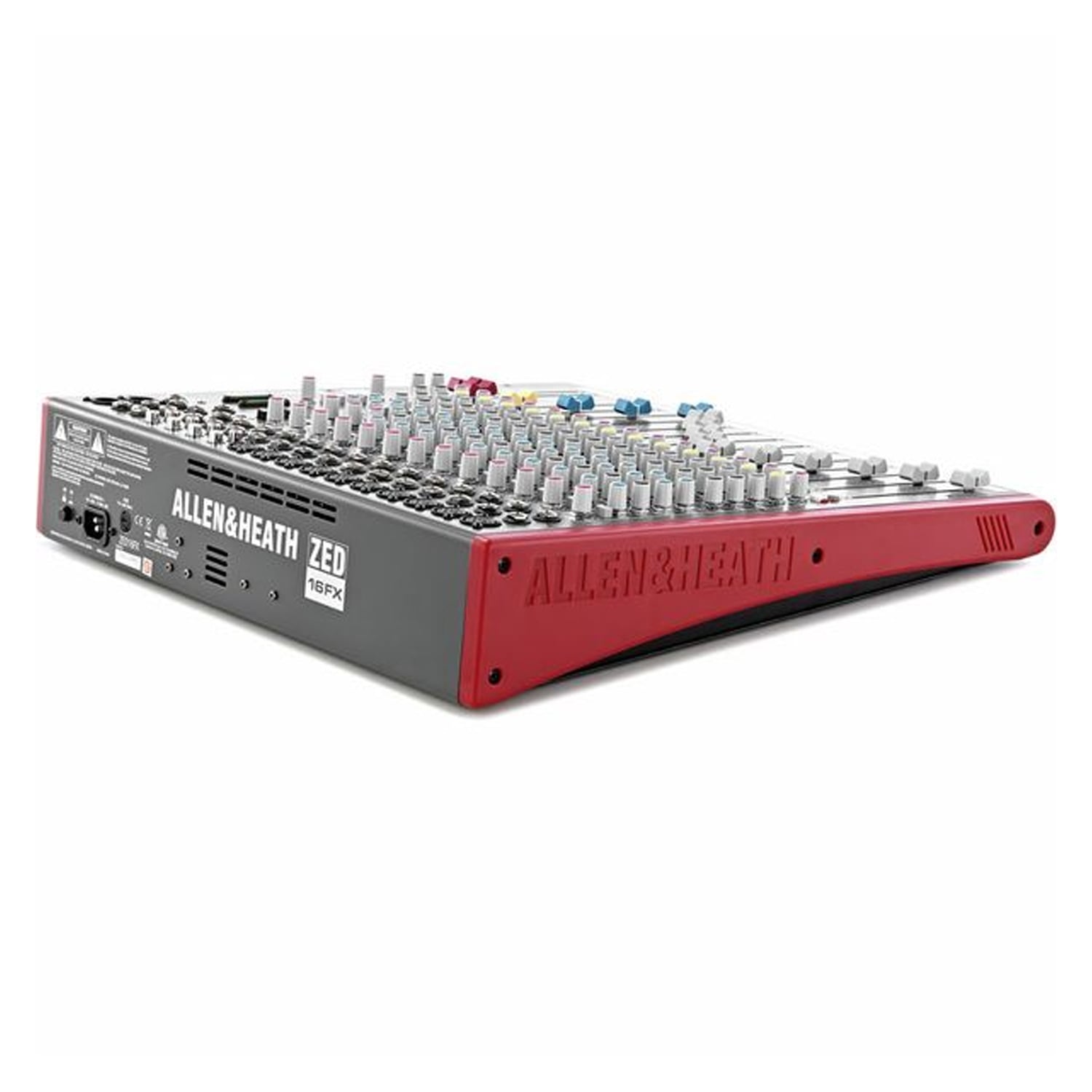

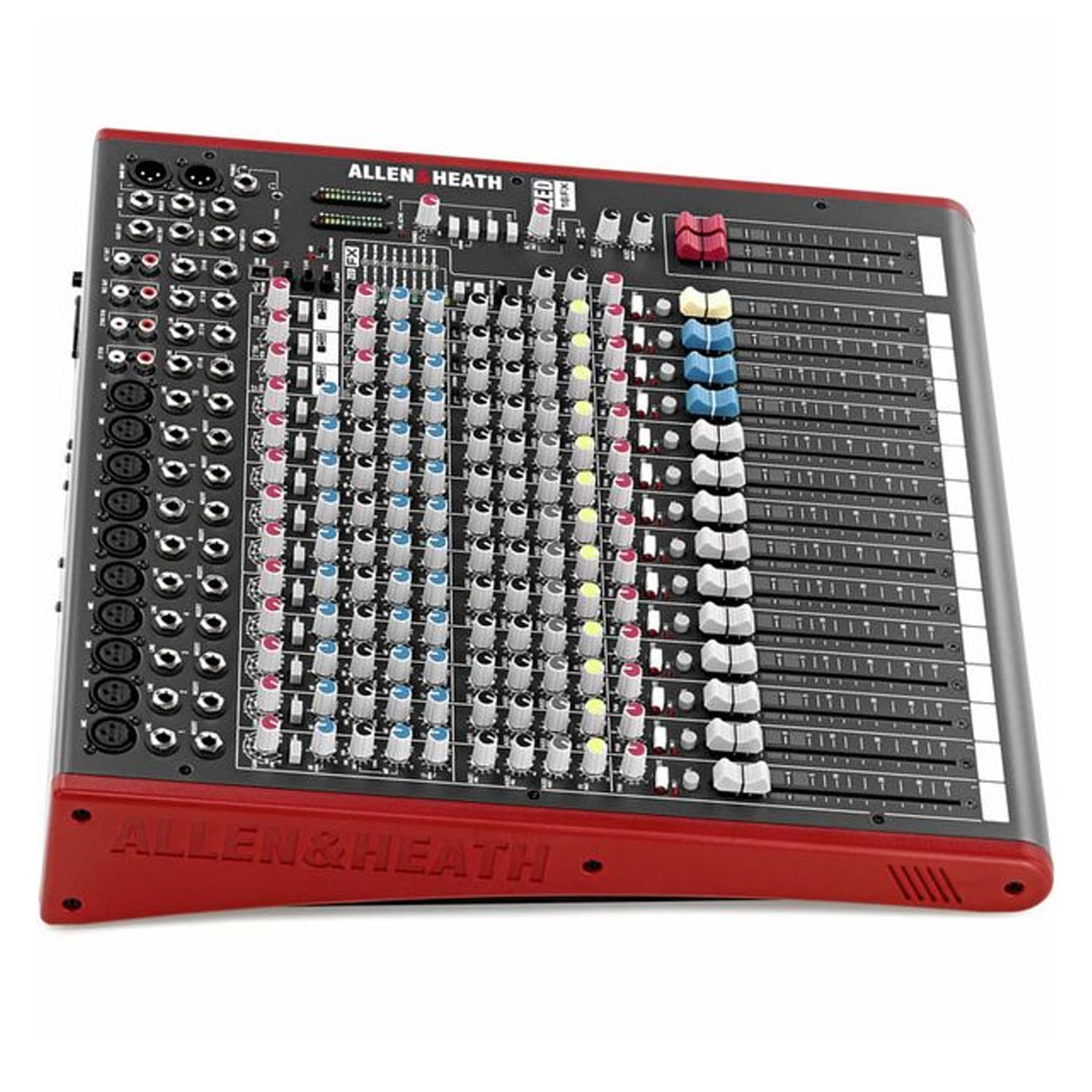

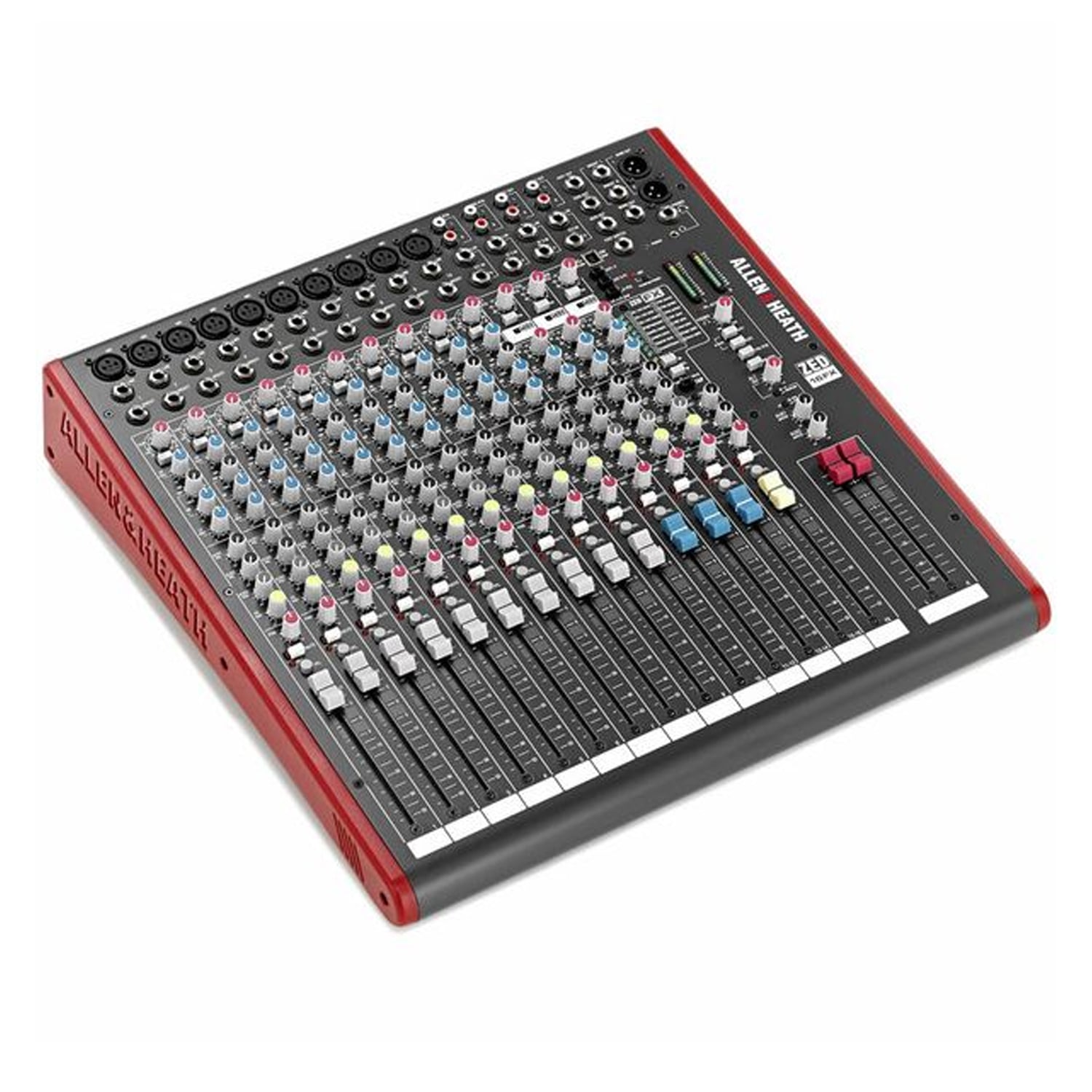

Allen & Heath ZED-16FX – Mixer Analog 16 Input tích hợp FX và USB
Allen & Heath ZED-16FX là mixer analog 2-bus thuộc dòng ZED Mid, được thiết kế cho live sound, ban nhạc, nhà thờ, hội trường, phòng tập và các ứng dụng stereo recording.
Mixer được trang bị 10 kênh mono Mic/Line, 3 stereo channels, bộ xử lý hiệu ứng kỹ thuật số tích hợp, 3 Aux Send + 1 FX Bus, giao diện USB Audio 2 vào / 2 ra và fader ALPS 100 mm. Allen & Heath định vị ZED-16FX là mixer đa dụng cho những hệ thống cần nhiều khả năng điều khiển trực tiếp nhưng vẫn giữ kích thước tương đối gọn.
10 kênh Mic/Line
ZED-16FX cung cấp 10 mono Mic/Line channels, mỗi kênh có:
- Mic Input XLR
- Line Input 1/4"
- Channel Insert
- Gain
- High-Pass Filter
- MusiQ EQ
- 3 Aux Send
- FX Send
- Pan
- Mute
- PFL
- Peak indicator
- Fader 100 mm
Mic preamp có dải gain từ -6 dB đến +63 dB, tương đương tổng phạm vi điều chỉnh khoảng 69 dB. Line Input có gain từ -10 dB đến +26 dB.
High-Pass Filter 100Hz
Mỗi mono channel có bộ lọc thông cao:
100 Hz / 12 dB mỗi octave
giúp giảm tiếng pop, rumble và các thành phần tần số thấp không cần thiết.
Điểm Insert nằm sau HPF và trước EQ trong signal path.
MusiQ EQ 3 băng tần
Các mono channel sử dụng MusiQ 3-band EQ với dải Mid có thể quét tần số.
Allen & Heath phát triển MusiQ dành riêng cho mixer ZED, với đường cong và Q được tối ưu để thao tác EQ tự nhiên trong cả live sound và studio.
Cấu hình gồm:
HF – Sweepable Mid – LF
Trong khi các stereo channel sử dụng EQ 2 băng tần.
3 Stereo Channels
Ngoài 10 mono channel, ZED-16FX có 3 stereo channels, phù hợp kết nối:
- Keyboard
- Media Player
- Laptop
- Playback
- Effect processor ngoài
- Các nguồn stereo khác.
Allen & Heath công bố trực tiếp cấu hình 10 mono Mic/Line + 3 stereo channels cho ZED-16FX.
FX kỹ thuật số tích hợp
ZED-16FX có bộ xử lý FX tích hợp với 16 hiệu ứng time-delay.
Các dạng hiệu ứng bao gồm các nhóm như:
- Reverb
- Delay
- Chorus
- Modulation
- Các hiệu ứng kết hợp khác.
Hệ thống FX cho phép mixer hoạt động độc lập mà không bắt buộc phải sử dụng effect processor bên ngoài.
3 Aux + 1 FX Send
Mixer cung cấp:
- 2 × Pre-Fader Aux
- 1 × Post-Fader Aux
- 1 × Internal FX Send
Hai Aux Pre-Fader đặc biệt phù hợp để tạo 2 monitor mix độc lập, trong khi Aux Post-Fader có thể sử dụng cho các ứng dụng phụ khác. FX Send chuyên dụng gửi tín hiệu tới bộ xử lý hiệu ứng tích hợp.
USB Audio 2×2
ZED-16FX tích hợp giao diện:
USB Audio 2 Input / 2 Output
cho recording và playback stereo trực tiếp với máy tính.
Theo User Guide chính hãng:
- USB 1.1 compliant
- Độ phân giải 16-bit
- Sample Rate 32 / 44.1 / 48 kHz.
Đây là USB stereo 2×2, không phải giao diện multitrack 16 kênh.
Main Output và hệ thống monitoring
ZED-16FX được trang bị:
- Main L/R balanced XLR
- Main L/R Insert
- Mono Output
- Aux Outputs
- Alt Stereo Output
- Record Output
- Monitor Output
- Headphone Output
- 12-segment metering.
Main L/R và Mono Output có mức danh định 0 dBu, mức output tối đa +21 dBu.
Các thông số analog, USB, noise và đáp tuyến trên được lấy từ ZED-12FX / ZED-16FX / ZED-22FX User Guide của Allen & Heath. Kích thước chính hãng của ZED-16FX là 464 × 465 × 98 mm, trọng lượng 8,5 kg.
Tính năng nổi bật
- 10 Mic/Line Inputs
- 3 Stereo Channels
- Preamp dải gain tới 69 dB
- HPF 100 Hz / 12 dB/oct
- MusiQ 3-band EQ
- Sweepable Mid
- 16 hiệu ứng tích hợp
- 2 Pre Aux + 1 Post Aux
- Internal FX Bus riêng
- Insert trên toàn bộ mono channel
- Main L/R balanced XLR
- Main Insert
- Mono Output
- Fader ALPS 100 mm
- USB Audio 2×2
- USB 16-bit / 32, 44.1, 48 kHz
- Có thể lắp rack 19 inch bằng rack kit tùy chọn.
Ứng dụng
Allen & Heath ZED-16FX phù hợp cho ban nhạc, live sound, nhà thờ, hội trường, trường học, phòng tập, sân khấu nhỏ và vừa, rental PA và stereo recording.
So với ZED-18, ZED-16FX vẫn có 10 mono Mic/Line, nhưng sử dụng 3 stereo channels thay vì 4 và đổi lại có FX kỹ thuật số tích hợp.
