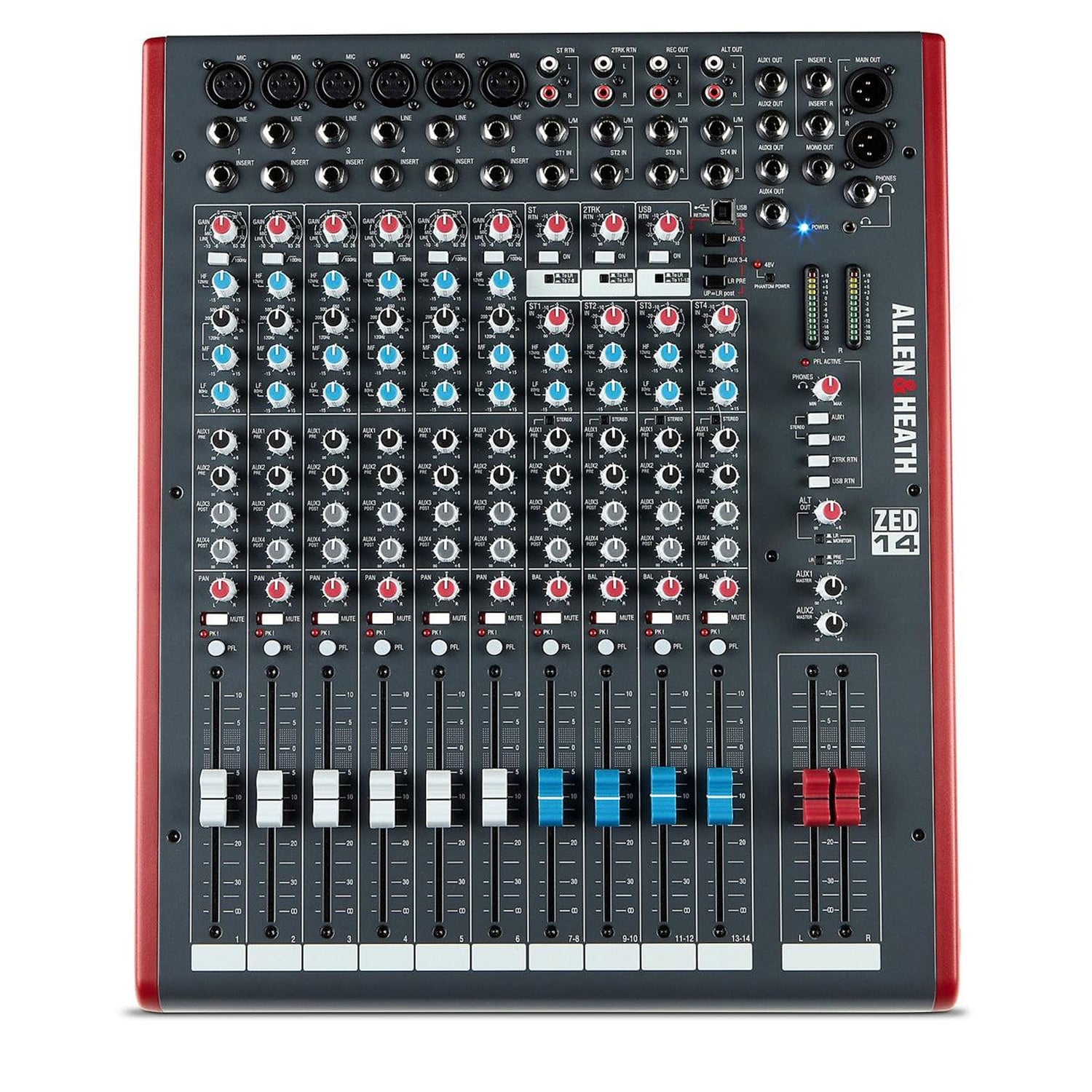

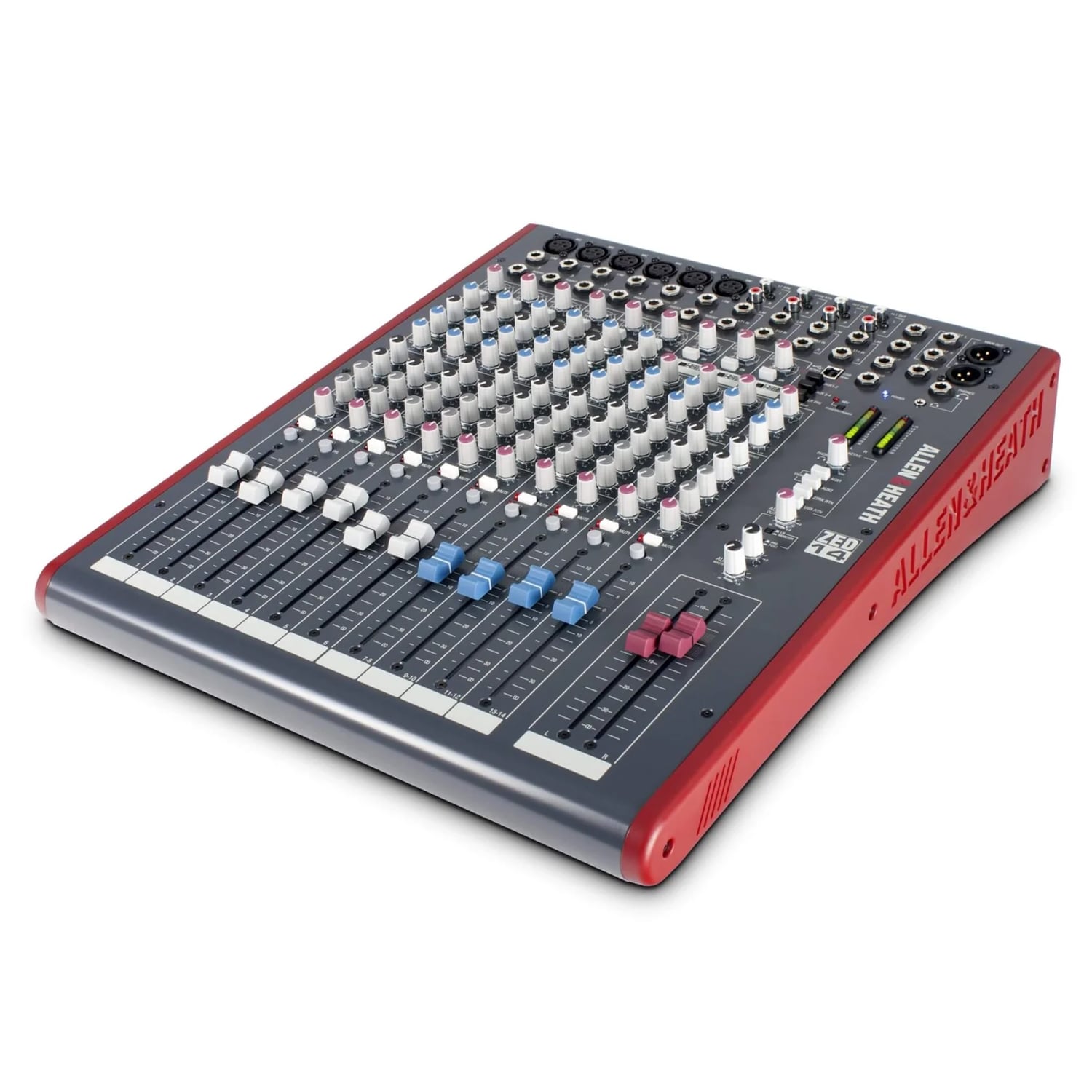

Allen & Heath ZED-14 (ZED1402) – Mixer Analog 14 Input, USB Audio
Allen & Heath ZED-14 (ZED1402) là mixer analog 2-bus nhỏ gọn thuộc dòng ZED Mid, được thiết kế cho biểu diễn live, ban nhạc, phòng tập, hội trường, AV và stereo recording.
Mixer cung cấp 6 kênh mono Mic/Line cùng 4 kênh Stereo, hệ thống 4 Aux Send, MusiQ EQ, fader chuyên nghiệp 100 mm và giao diện USB Audio 2 vào / 2 ra để kết nối trực tiếp với PC hoặc Mac.
6 kênh Mic/Line
ZED-14 có 6 mono input channels, mỗi kênh được trang bị Mic XLR, Line jack và Insert.
Preamp của dòng ZED Mid cung cấp tổng dải gain lên tới 69 dB, giúp mixer có thể xử lý từ microphone dynamic có output thấp tới nhiều nguồn tín hiệu line-level khác nhau mà vẫn duy trì mức noise và distortion thấp.
Các mono channel có:
- 6 × Mic XLR
- 6 × Line Input
- Channel Insert
- High-Pass Filter
- MusiQ EQ 3 băng tần
- Sweepable Mid
- 4 Aux Send
- Pan
- Mute
- PFL
- Fader 100 mm.
4 kênh Stereo
Ngoài 6 mono input, ZED-14 có 4 stereo channels, tương ứng:
ST1 – ST4
Các stereo channel sử dụng EQ 2 băng tần và được thiết kế để kết nối keyboard, media player, effect processor, playback system và nhiều nguồn stereo khác.
Như vậy ZED-14 cung cấp tổng cấu hình 14 input, gồm:
6 Mono + 4 Stereo (8 tín hiệu) = 14 input.
MusiQ EQ
Các mono channel sử dụng hệ thống MusiQ 3-band EQ với dải Mid có thể quét tần số.
Allen & Heath cho biết MusiQ được thiết kế với đường cong và Q tối ưu để tạo khả năng EQ trực quan, phù hợp cả trên sân khấu và trong studio.
Cấu hình gồm:
HF – Sweepable Mid – LF
Trong khi các stereo channel sử dụng 2-band EQ.
4 Aux Send
ZED-14 có 4 Aux Send, gồm:
- Aux 1–2: Pre-Fader
- Aux 3–4: Post-Fader
Hai đường Pre-Fader phù hợp cho monitor sân khấu, trong khi hai đường Post-Fader có thể sử dụng cho effect processor hoặc các tín hiệu phụ khác.
USB Audio 2×2
ZED-14 tích hợp giao diện USB Audio 2 In / 2 Out, giúp kết nối mixer trực tiếp với máy tính để recording hoặc playback stereo.
Theo User Guide chính hãng:
- USB 1.1 compliant
- 16-bit
- Sample Rate: 32 / 44.1 / 48 kHz.
USB Send có thể lựa chọn từ các nguồn khác nhau trên mixer, còn USB Return có thể đưa trở lại stereo section để playback và monitoring.
Đây là USB stereo 2×2, không phải giao diện multitrack 14 kênh.
Các thông số mức tín hiệu, đáp tuyến, THD+N, noise và USB trên lấy trực tiếp từ ZED-14 / ZED-18 / ZED-24 User Guide của Allen & Heath. Kích thước hãng công bố cho ZED-14 là rộng 385 mm, sâu khoảng 465 mm, cao tối đa khoảng 98 mm, trọng lượng 6,5 kg.
Tính năng nổi bật
- 6 Mic/Line Inputs
- 4 Stereo Channels
- Tổng cấu hình 14 Input
- Preamp với dải gain tới 69 dB
- MusiQ EQ 3 băng tần
- Sweepable Mid
- High-Pass Filter
- 4 Aux Send
- 2 Pre-Fader + 2 Post-Fader
- Channel Insert trên 6 mono channel
- Main L/R balanced XLR
- Main L/R Insert
- Mono Output
- Stereo Record / Alt Output
- Fader 100 mm
- USB Audio 2×2
- 16-bit, 32 / 44.1 / 48 kHz
- Có thể lắp rack 19" với rack kit tùy chọn.
Ứng dụng
Allen & Heath ZED-14 phù hợp cho live sound quy mô nhỏ và vừa, ban nhạc, acoustic, phòng tập, nhà thờ, trường học, hội trường nhỏ, AV, podcast và stereo recording.
So với ZED-18, ZED-14 vẫn giữ 4 stereo channel và 4 Aux, nhưng giảm số Mic/Line input từ 10 xuống 6, nhờ đó kích thước nhỏ hơn và trọng lượng chỉ 6,5 kg.
