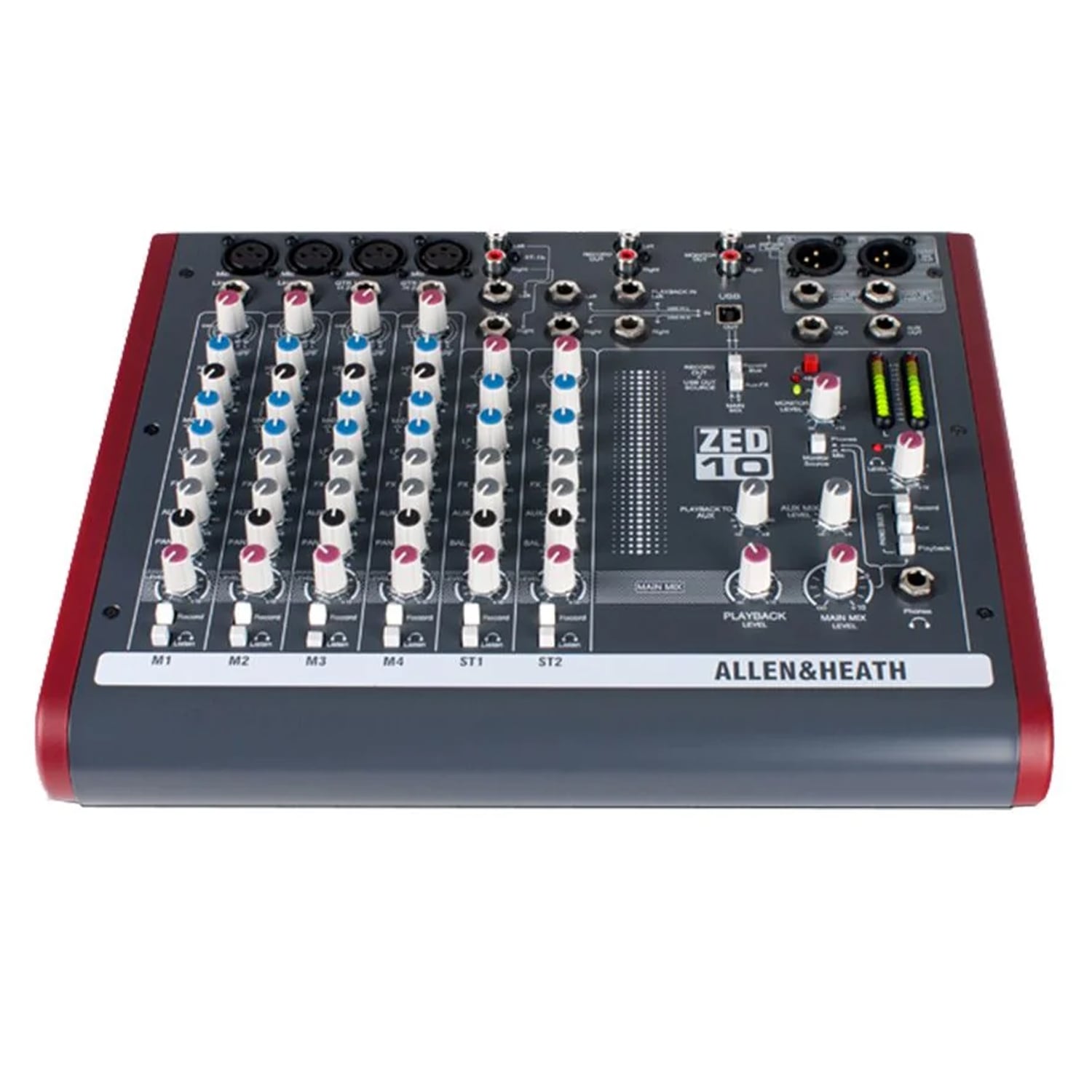

Allen & Heath ZED-10 (ZED1002) – Mixer Analog nhỏ gọn tích hợp USB

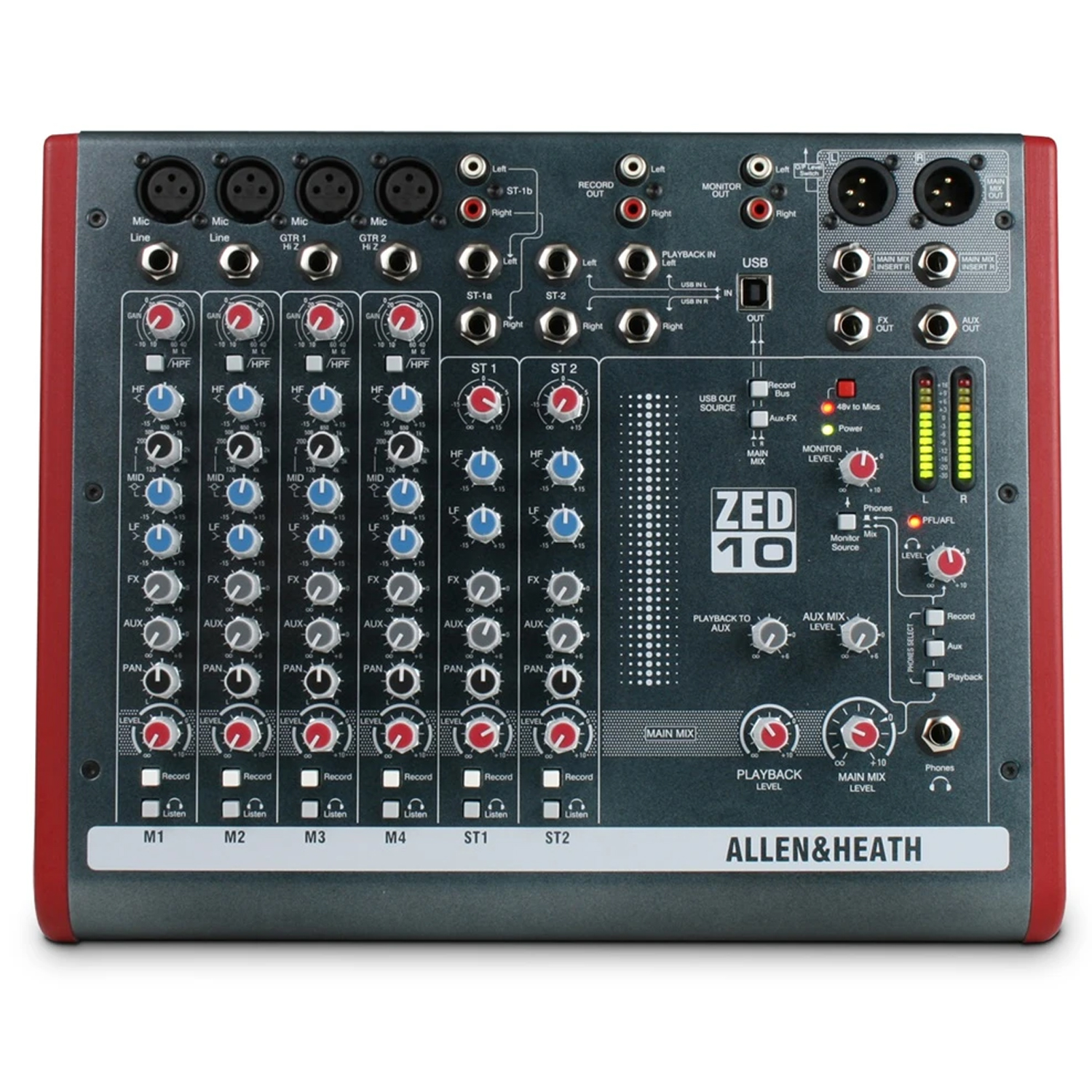

Allen & Heath ZED-10 (ZED1002) là mixer analog nhỏ gọn thuộc dòng ZED Mini, được thiết kế cho biểu diễn live, ban nhạc, nhạc công, phòng tập, AV và stereo recording.

ZED-10 trang bị 4 đầu vào Mic/Line, 2 stereo input, giao diện USB Audio 2 In / 2 Out, hai đầu vào nhạc cụ Class-A FET Hi-Z, MusiQ EQ 3 băng tần với Mid sweep cùng hệ thống Record Bus độc lập. Thiết kế sử dụng núm xoay điều chỉnh level thay cho fader giúp kích thước mixer nhỏ gọn và thuận tiện khi di chuyển.

4 đầu vào Mic/Line

ZED-10 cung cấp 4 mono Mic/Line channels với đầu vào microphone XLR và Line TRS.

Preamp của ZED-10 được phát triển dựa trên thiết kế từ dòng MixWizard, sử dụng mạch transistor discrete có độ nhiễu thấp. Gain microphone có thể điều chỉnh từ +10 đến +60 dB, trong khi Line Input có gain từ -10 đến +40 dB.

Mỗi mono channel được trang bị:

• Mic Input XLR
• Line Input TRS
• Gain
• 100Hz High-Pass Filter
• MusiQ EQ 3 băng tần
• Sweepable Mid
• Aux Send
• FX Send
• Pan
• Record routing
• Listen/PFL
• Level control

Bộ lọc High-Pass của hãng có tần số góc 100Hz, độ dốc 6 dB/octave, giúp giảm rumble và pop noise từ microphone.

2 đầu vào Guitar Hi-Z Class-A FET

Điểm nổi bật của ZED-10 là hai đầu vào Hi-Z dành riêng cho guitar/nhạc cụ, nằm trên mono channel 3 và 4.

Allen & Heath sử dụng mạch Class-A discrete FET có trở kháng đầu vào rất cao, cho phép guitar hoặc nhạc cụ kết nối trực tiếp với mixer mà không bắt buộc phải dùng DI Box.

Ngoài ra, công tắc Gain Boost +26 dB hỗ trợ các nhạc cụ hoặc pickup có mức output thấp.

MusiQ EQ 3 băng tần

Các mono channel sử dụng MusiQ 3-band EQ với dải Mid có thể sweep.

Cấu hình EQ gồm:

• HF: 12kHz
• Mid: sweep 120Hz – 4kHz
• LF: 80Hz
• Cut/Boost khoảng ±15 dB

Allen & Heath phát triển MusiQ với đường cong và Q được tối ưu để EQ nhạc cụ một cách trực quan, phù hợp cả sân khấu và studio.

2 Stereo Inputs

ZED-10 cung cấp 2 stereo input channels dành cho keyboard, media player, máy tính, effect return hoặc các nguồn stereo khác.

Hãng công bố:

• 2 Stereo Inputs với jack TRS
• Một stereo input đồng thời hỗ trợ kết nối RCA
• Stereo channel sử dụng 2-band EQ.

AUX và FX Send

Mỗi channel có hai đường send chính:

AUX – lấy tín hiệu Pre-Level, vì vậy mức Aux không bị ảnh hưởng bởi Channel Level, phù hợp để tạo monitor mix.

FX – lấy tín hiệu Post-Level, nên mức FX thay đổi theo Channel Level, phù hợp để gửi tín hiệu tới effect processor ngoài.

ZED-10 không có DSP effect tích hợp. Nếu cần effect tích hợp, phiên bản tương ứng là ZED-10FX.

USB Audio Interface 2×2

ZED-10 tích hợp giao diện USB Audio 2 In / 2 Out, cho phép kết nối trực tiếp mixer với PC hoặc Mac để thu và phát âm thanh stereo.

Allen & Heath thiết kế USB routing linh hoạt, cho phép lựa chọn tín hiệu từ:

• Main Mix L/R
• Aux + FX
• Record Bus

USB Return cũng có thể được đưa về Playback hoặc Stereo channel tùy cấu hình.

Theo User Guide chính hãng, USB Audio Codec hỗ trợ:

• USB 1.1
• 16-bit
• 32 / 44.1 / 48kHz

Đây là giao diện USB stereo 2×2, không phải USB multitrack từng channel.

Record Bus riêng biệt

ZED-10 có một Stereo Record Bus độc lập. Mỗi channel có thể được chọn đưa vào Record Bus mà không làm thay đổi tín hiệu đang gửi tới Main L/R.

Tính năng này hữu ích khi muốn tạo một bản mix riêng cho recording, monitoring hoặc clean feed.

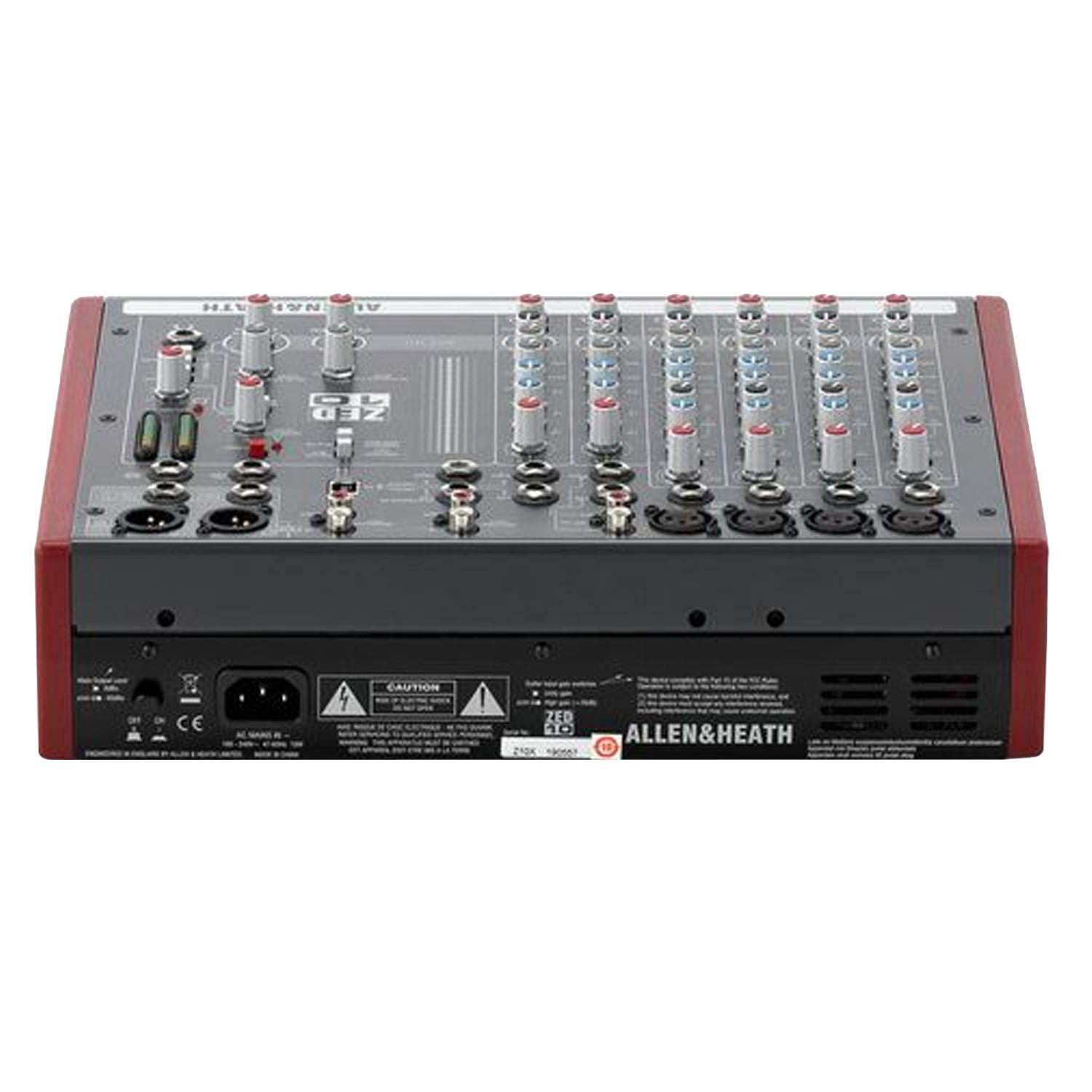

Main Output XLR và Insert

Mixer sử dụng Main L/R balanced XLR outputs và được trang bị Main Mix Insert points, cho phép kết nối compressor, EQ hoặc processor analog ngoài vào đường Main Mix.

Ngoài ra còn có các kết nối Aux Output, FX Output, Record Output, Monitor Output và headphone monitoring.

Các thông số về operating level, frequency response, THD+N, USB, noise và kích thước được lấy trực tiếp từ ZED-10 User Guide chính thức của Allen & Heath.

Tính năng nổi bật

• 4 Mic/Line Inputs
• 2 Stereo Inputs
• 2 đầu vào Guitar Hi-Z Class-A FET
• Gain Boost +26 dB cho nhạc cụ mức thấp
• Preamp low-noise discrete transistor
• 100Hz High-Pass Filter
• MusiQ 3-band EQ
• Sweepable Mid 120Hz–4kHz
• AUX Pre-Level
• FX Post-Level
• Stereo Record Bus riêng biệt
• Main L/R balanced XLR
• Main Mix Insert
• 48V Phantom Power
• USB Audio 2×2
• Điều khiển Channel Level bằng rotary giúp mixer nhỏ gọn
• Nguồn điện tích hợp bên trong, không dùng adapter wall-wart.

Ứng dụng

Allen & Heath ZED-10 phù hợp với ban nhạc nhỏ, acoustic, ca sĩ/nhạc công, phòng tập, live sound, nhà thờ nhỏ, trường học, khách sạn, phòng hội nghị, AV và stereo recording. Allen & Heath đặc biệt nhấn mạnh khả năng cắm trực tiếp guitar vào Hi-Z input và USB stereo recording của dòng ZED Mini
