Allen & Heath W4-162 – Mixer Analog MixWizard WZ4 16:2

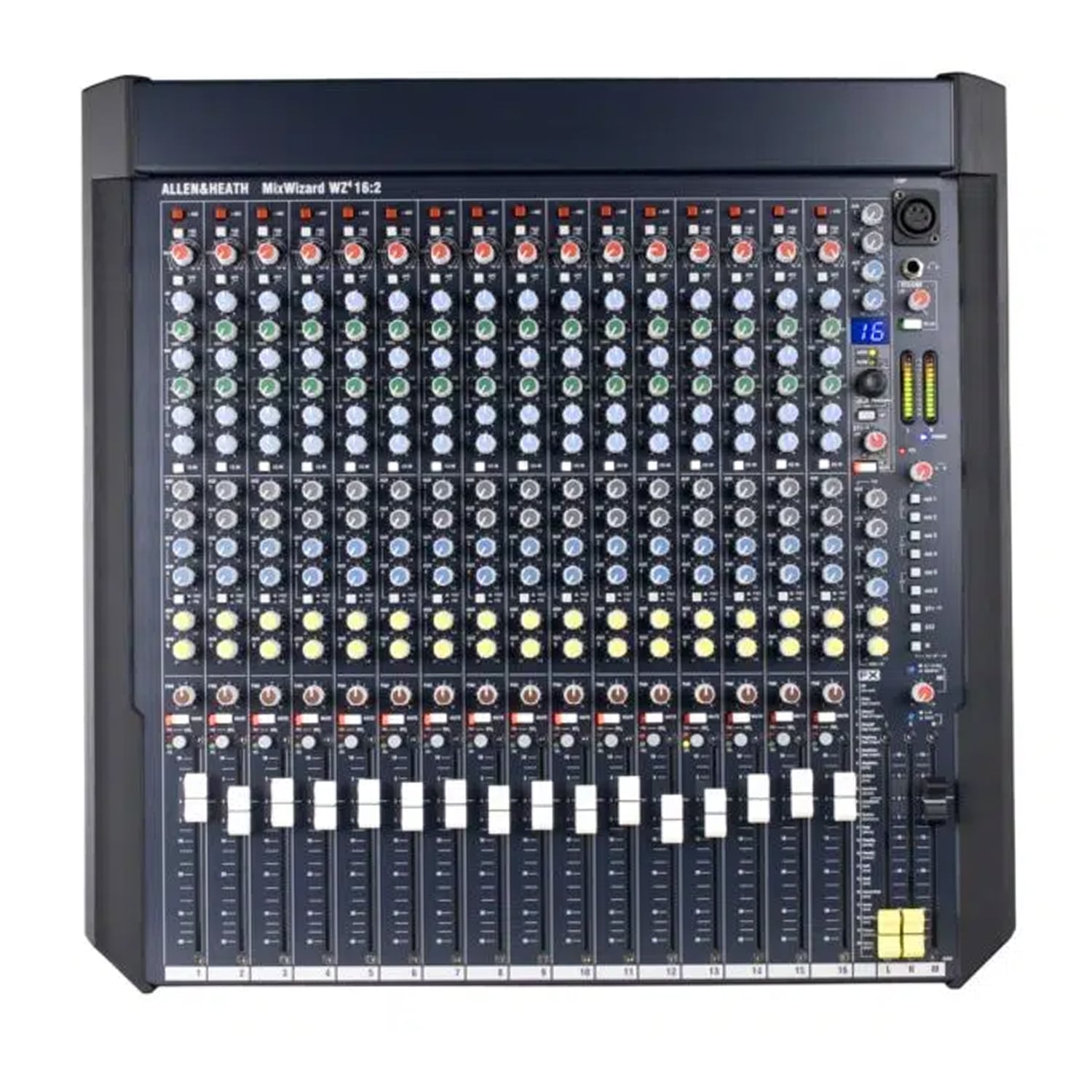

Allen & Heath W4-162 / MixWizard WZ4 16:2 là mixer analog chuyên nghiệp với 16 kênh Mic/Line, hướng tới live sound, rental, venue, nhà thờ, rehearsal studio và broadcast. Thiết kế MixWizard4 kết hợp routing analog truyền thống với 6 Aux, dual stereo FX engine, EQ 4 băng tần, Direct Out trên từng channel và fader 100 mm trong chassis có thể lắp rack 19 inch.
16 Mic/Line Inputs
WZ4 16:2 cung cấp đầy đủ 16 mono Mic/Line channels. Mỗi channel có đầu vào balanced XLR microphone và balanced TRS line, cùng Insert và Direct Output riêng. Allen & Heath mô tả preamp MixWizard4 có noise thấp, distortion thấp, dải gain mượt và headroom lớn.
Độ nhạy đầu vào theo User Guide:
Mic XLR: -60 đến +10 dBu
Line TRS: -40 đến +10 dBu
Maximum input: +30 dBu
Mỗi mono channel cũng có +48V Phantom Power và PAD -20 dB.
EQ 4 băng tần với 2 Mid Sweep
Toàn bộ 16 mono channel sử dụng EQ 4-band với hai dải Mid sweep độc lập:
HF: 12 kHz, ±15 dB
High Mid: 500 Hz – 15 kHz, ±15 dB, Q 1.8
Low Mid: 35 Hz – 1 kHz, ±15 dB, Q 1.8
LF: 80 Hz, ±15 dB
Ngoài ra còn có High-Pass Filter 80 Hz, 12 dB/octave. Đây là cấu hình EQ mạnh cho vocal, nhạc cụ và xử lý feedback trong hệ thống live.
6 Aux Sends
W4-162 có 6 Aux Sends:
Aux 1–2: Pre-Fader
Aux 3–4: chuyển đổi Pre/Post-Fader
Aux 5–6: Post-Fader
Allen & Heath thiết kế Aux 1–2 cho monitor, Aux 3–4 linh hoạt cho monitor/FX/zone/recording, còn Aux 5–6 phù hợp cho FX hoặc aux-fed subwoofer. Tất cả sáu Aux đều có master level riêng và output TRS impedance-balanced.
Dual Stereo FX Engine
WZ4 16:2 được tích hợp 2 stereo FX engines với bộ 20 studio-quality FX presets. Giao diện FX có màn hình LED 7-segment, Tap Tempo và rotary encoder để thay đổi parameter.
Các thuật toán bao gồm nhiều dạng Delay, Ping Pong, Reverb, Plate, Hall, Arena, Flanger và Chorus; FX được phát triển bởi đội ngũ DSP của Allen & Heath.
Điều này có nghĩa W4-162 có thể xử lý FX ngay trên mixer mà không bắt buộc phải có processor ngoài.
2 Stereo Returns
Mixer có 2 Stereo Return channels dành cho nguồn line-level stereo hoặc processor FX ngoài. Điều này rất hữu ích vì không cần chiếm các mono input channels khi kết nối FX return hay playback stereo.
Direct Output trên cả 16 channel
Mỗi Mic/Line channel được trang bị Direct Out, rất hữu ích cho:
recording multitrack, broadcast feed, splitter tới hệ thống khác hoặc đưa từng channel tới processor ngoài.
Direct Output sử dụng TRS impedance-balanced, nominal 0 dBu, output tối đa +21 dBu.
Dedicated Mono Output
Ngoài Main Stereo L/R, WZ4 16:2 còn có Mono Output với fader riêng.
Mono Output có thể cấu hình nhận tổng L+R, phù hợp cho center speaker, front-fill, delay speaker hoặc subwoofer feed.
Main L/R/M outputs sử dụng balanced XLR với mức nominal +4 dBu và maximum output lên tới +26 dBu.
Independent A-B Output
W4-162 còn có independent A-B stereo output, có thể sử dụng cho 2-track recording, monitor foldback, speaker fill hoặc một feed âm thanh độc lập khác.
Fader 100 mm
Toàn bộ 16 input channels sử dụng 100 mm faders, cho khả năng điều chỉnh level chính xác và trực quan hơn các mixer compact sử dụng fader ngắn hoặc rotary level.
QCC – Quick Change Connectors
Một điểm rất đặc trưng của MixWizard là hệ thống QCC – Quick Change Connectors.

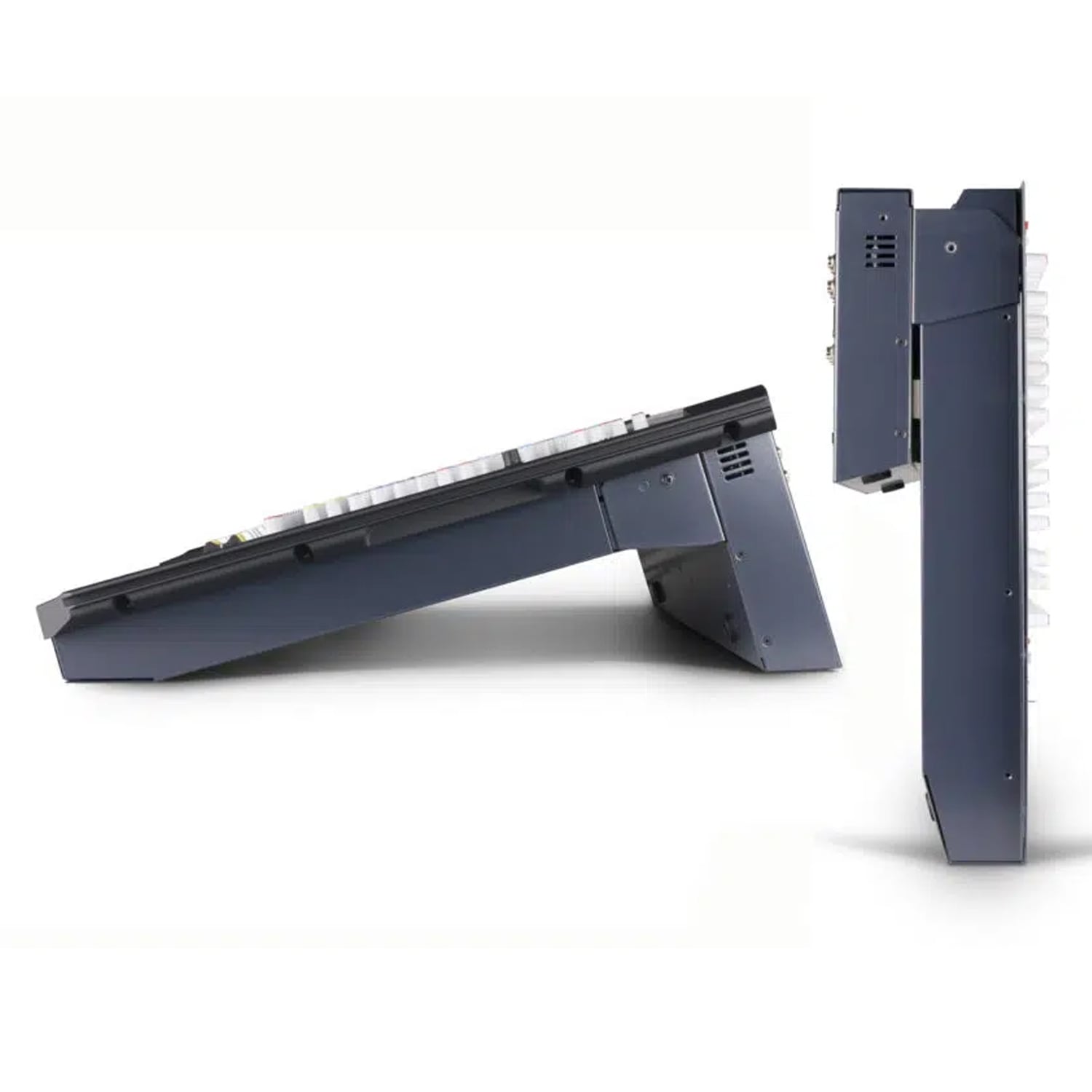

Connector pod phía sau có thể thay đổi vị trí để mixer phù hợp với desktop, rackmount hoặc flightcase. Khi tháo side trims, rack ears tích hợp sẵn sẽ lộ ra để lắp mixer vào rack tiêu chuẩn 19 inch.
USB Multichannel tùy chọn
W4-162 không có USB Audio theo cấu hình tiêu chuẩn, nhưng Allen & Heath hỗ trợ option card:
004-232JIT – WZ4 USB AUDIO OPTION
Khi được lắp, card có thể gửi 16 audio channels từ mixer sang máy tính để recording/processing và nhận một stereo return từ máy tính trở lại mixer. Với WZ4 16:2, các channel 1–14 được lấy từ Direct Out, còn channel 15/16 có thể dùng Direct Out hoặc A-B output.
USB Audio: Optional – không tích hợp sẵn.
Các thông số performance, EQ, headroom và kích thước trên được Allen & Heath công bố trong User Guide/Technical Specifications.
Tính năng nổi bật
- 16 Mic/Line Inputs
- Insert + Direct Out trên từng channel
- EQ 4 băng tần với 2 swept mids
- HPF 80 Hz
- 6 Aux Sends
- 2 Stereo Returns
- 2 stereo FX engines / 20 FX presets
- Tap Tempo
- Main Stereo L/R + dedicated Mono Output
- Independent A-B Output
- Fader 100 mm
- +48V Phantom Power
- 12-segment tri-colour metering
- QCC Quick Change Connectors
- Rackmount 19 inch
- USB Multichannel tùy chọn với 16-channel recording feed.
