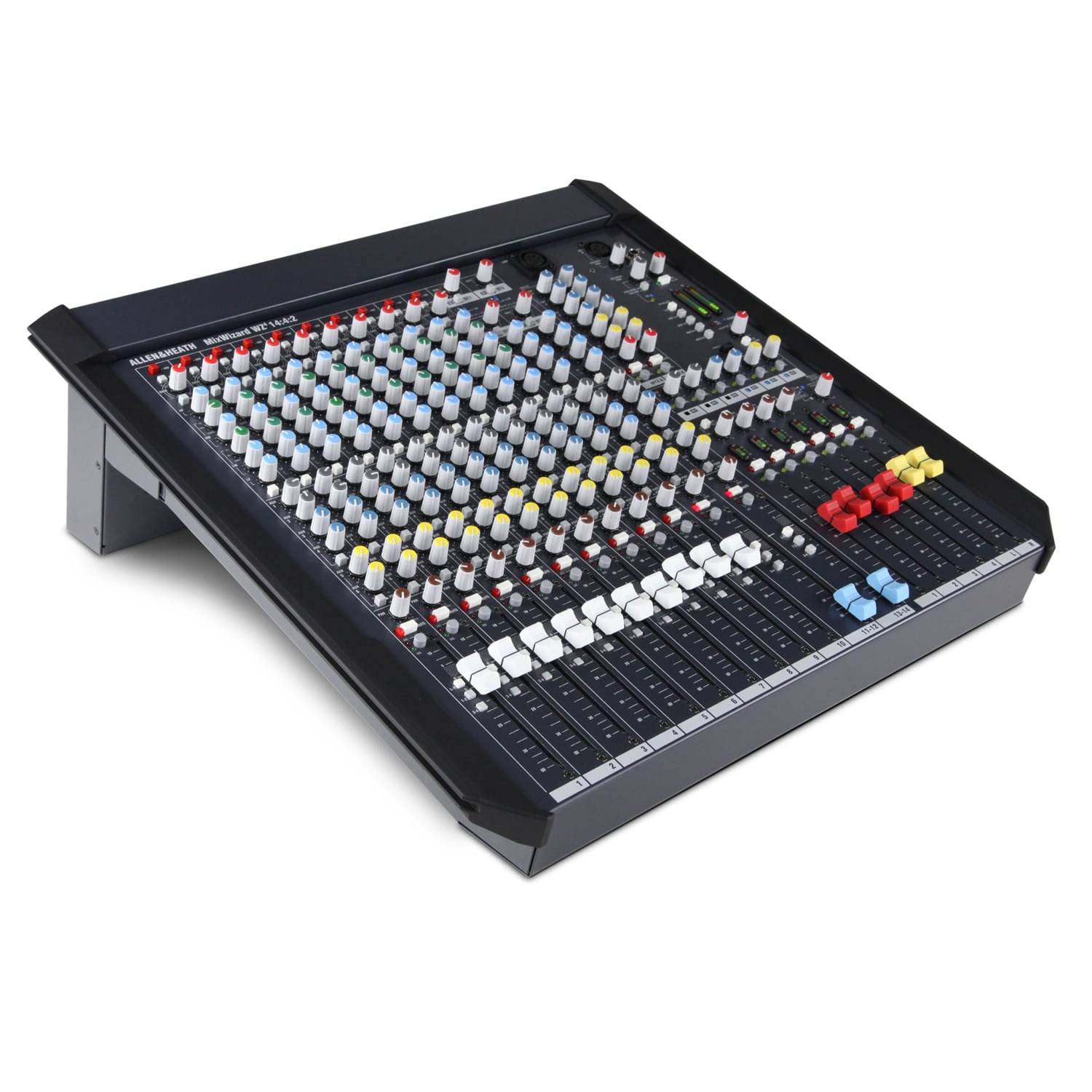

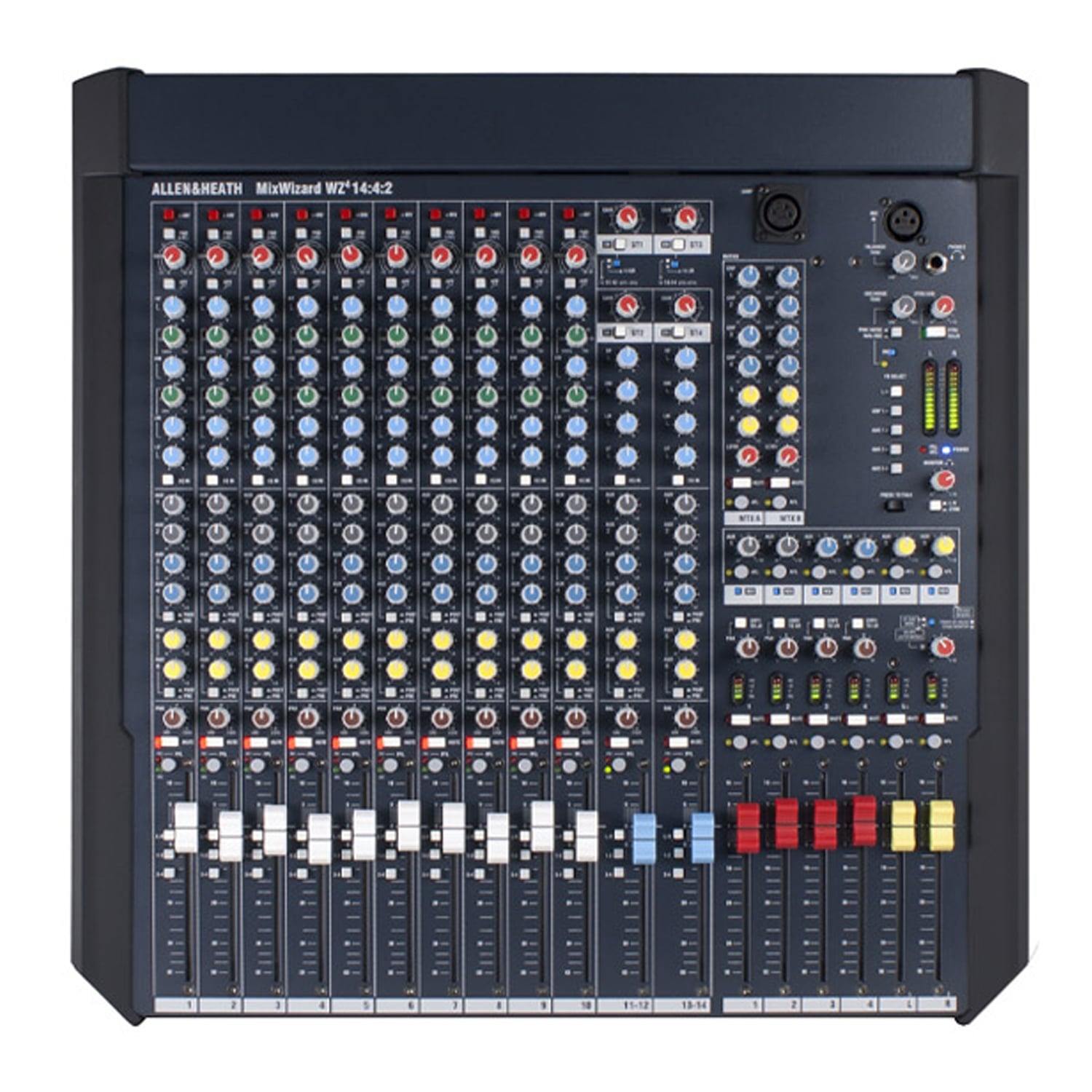

Allen & Heath W4-1442 – Mixer Analog MixWizard WZ4 14:4:2
Allen & Heath W4-1442 / MixWizard WZ4 14:4:2 là mixer analog đa năng dành cho Front of House, Monitor Mixing hoặc vận hành đồng thời FOH + Monitor. Thiết kế tập trung vào live sound chuyên nghiệp, rental, nhà thờ, studio, broadcast và các hệ thống cần nhiều bus routing nhưng vẫn muốn sử dụng workflow analog truyền thống.
Mixer có 10 kênh Mic/Line mono, 2 Dual Stereo channels, 4 subgroup, 6 Aux, Main L/R, Mono output và Matrix 6×2, kết hợp với fader 100 mm và hệ thống routing linh hoạt.
10 Mic/Line Inputs
WZ4 14:4:2 trang bị 10 mono Mic/Line channels với:
- Balanced XLR Mic
- Balanced TRS Line
- Insert
- Direct Output
- +48V Phantom Power riêng từng channel
- PAD -20 dB
- High-Pass Filter
- EQ 4 băng tần
- 6 Aux Sends
- Routing Group 1-2 / 3-4 / L-R
- PFL
- Mute
- Fader 100 mm.
Mic gain có dải +10 đến +60 dB, trong khi Line input có gain -10 đến +40 dB. Mức input tối đa có thể đạt +30 dBu.
EQ 4 băng tần với 2 Mid Sweep
Một trong những điểm mạnh của WZ4 14:4:2 là EQ mono 4-band với hai dải mid sweep hoàn toàn độc lập:
- HF: 12 kHz, ±15 dB
- High Mid: 500 Hz – 15 kHz, ±15 dB
- Low Mid: 35 Hz – 1 kHz, ±15 dB
- LF: 80 Hz, ±15 dB
Cả hai mid band có Q = 1.8, cho khả năng xử lý vocal, nhạc cụ và feedback chính xác hơn đáng kể so với EQ 3-band thông thường.
Mono channel cũng có HPF 80 Hz, 12 dB/octave.
2 Dual Stereo Channels
WZ4 14:4:2 có 2 Dual Stereo Channels, mỗi channel có hai cặp stereo input. Các nguồn có thể được sử dụng độc lập, trộn chung hoặc đưa một cặp trực tiếp tới Main L/R.
Nhờ đó mixer có thể xử lý nhiều nguồn stereo như:
- Keyboard
- Playback
- Effect Return
- Media Player
- Stereo processors
mà không chiếm các mono channels.
Stereo EQ cũng là loại 4-band:
- HF: 12 kHz
- HM: 2.5 kHz
- LM: 250 Hz
- LF: 80 Hz
với ±15 dB gain/cut.
4 Audio Groups
WZ4 14:4:2 có 4 subgroup với:
- 100 mm fader
- Insert
- Balanced XLR Output
- Routing tới Main L/R
- Pan
- AFL.
Các subgroup rất hữu ích để gom:
Drums → Group 1-2
Vocal → Group 3-4
sau đó điều chỉnh tổng nhóm bằng một cặp fader.
6 Aux Sends
Mixer có tổng cộng 6 Aux Sends:
Aux 1–2: Pre-Fader
Aux 3–4: Switchable Pre/Post
Aux 5–6: Post-Fader.
Cấu hình này giúp WZ4 14:4:2 có thể chạy:
- Monitor wedges
- IEM
- External FX
- Recording feed
- Zone feed
- Aux-fed subwoofer
trên cùng một mixer.
Matrix 6×2
WZ4 14:4:2 được trang bị Matrix 6×2, cho phép tạo hai output mix riêng từ các group và Main Mix.
Matrix đặc biệt hữu ích cho:
- Delay speaker
- Front fill
- Balcony fill
- Broadcast
- Recording
- Lobby feed
- Zone audio.
Đây là một trong những tính năng khiến WZ4 14:4:2 vượt xa mixer analog compact thông thường.
3 chế độ hoạt động
Allen & Heath thiết kế WZ4 14:4:2 với ba workflow chính.
FOH Mode: 4 Group hoạt động như subgroup truyền thống và có thể đưa vào Main L/R.
Monitor Mode: Aux mix được chuyển tới Group/LR faders và XLR outputs, biến mixer thành một 6-mix monitor console.
Dual Mode: vừa chạy FOH vừa cung cấp nhiều monitor mix trên cùng một mixer.

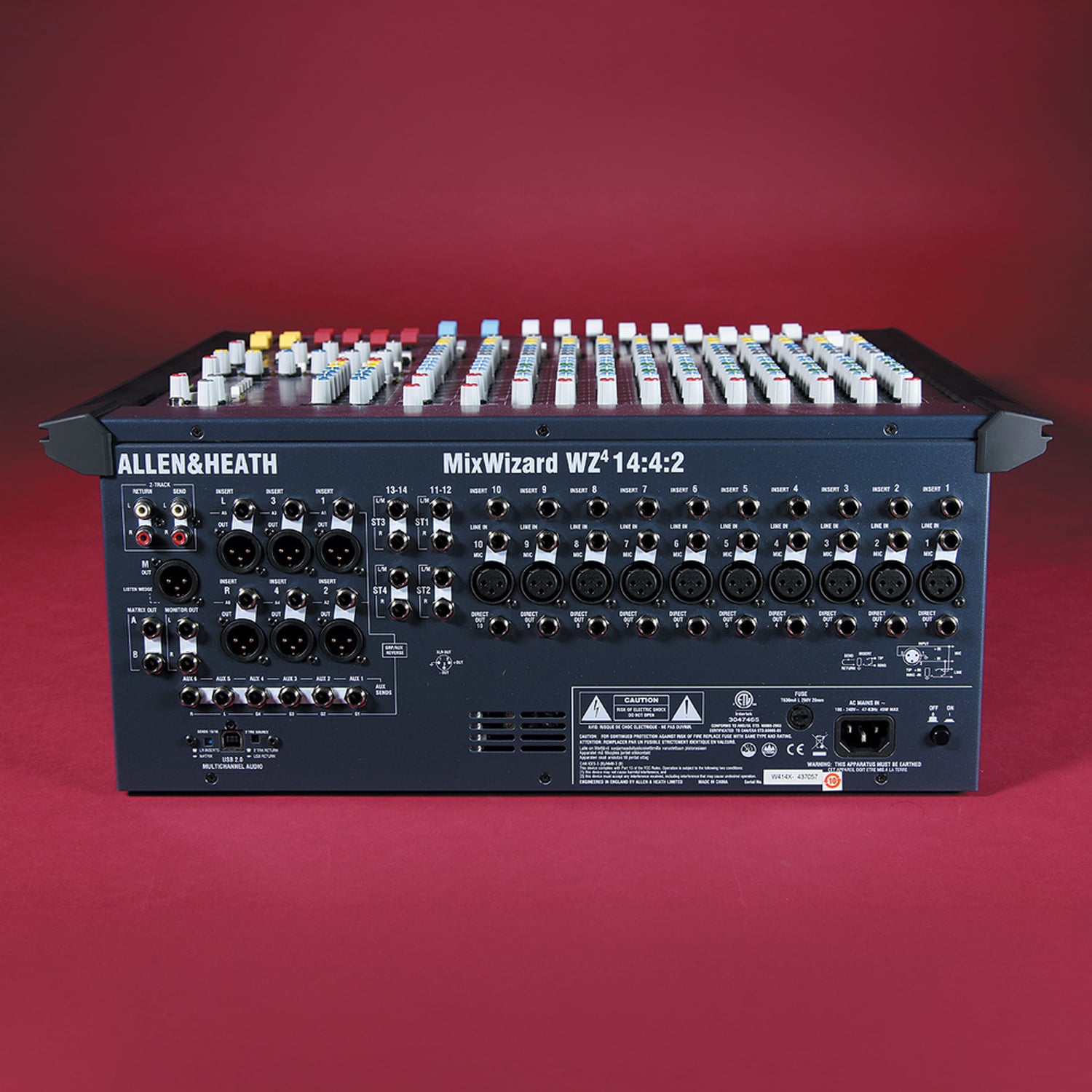

QCC – Quick Change Connectors
WZ4 sử dụng hệ thống QCC – Quick Change Connectors. Panel kết nối có thể thay đổi vị trí để phù hợp với:
- Desktop
- Rackmount
- Flightcase
Hai side trim có thể tháo để lộ rack ears tích hợp sẵn.
Rackmount 19 inch
W4-1442 có thể lắp trực tiếp vào rack tiêu chuẩn 19 inch.
Theo User Guide chính hãng:
- Connector phía dưới: khoảng 10U
- Connector phía sau: khoảng 11.2U.
USB multitrack tùy chọn
WZ4 14:4:2 không mặc định có USB Audio, nhưng chassis có vị trí cho USB II Option Kit. Allen & Heath từng cung cấp kit tùy chọn 004-232JIT cho dòng WZ4.
Các thông số performance, EQ, connections, kích thước và trọng lượng trên được lấy trực tiếp từ WZ4 14:4:2 User Guide chính hãng Allen & Heath.
Tính năng nổi bật
- 10 Mic/Line Input
- 2 Dual Stereo Channels
- 4 Audio Groups
- Main L/R + Mono
- 6 Aux Sends
- 6×2 Matrix
- EQ mono 4-band với 2 swept mids
- 80 Hz HPF
- +48V Phantom Power từng channel
- Direct Out trên mono channels
- Insert trên channel, group và Main
- 100 mm faders
- FOH / Monitor / Dual Mode
- Talkback Mic Input
- 1 kHz oscillator + Pink Noise generator
- QCC Quick Change Connectors
- Rackmount 19 inch
- USB multitrack tùy chọn, không phải tiêu chuẩn.
