Cấu hình Hệ thống âm thanh NEXO Xem Phim 7.2

Giới thiệu hệ thống âm thanh xem phim 7.2 NEXO

Hệ thống âm thanh xem phim 7.2 gồm 7 kênh loa chính và 2 loa subwoofer, tạo trường âm bao quanh từ phía trước, hai bên đến phía sau người nghe, đồng thời tăng cường dải trầm để các hiệu ứng điện ảnh có độ sâu và sức nặng tốt hơn.

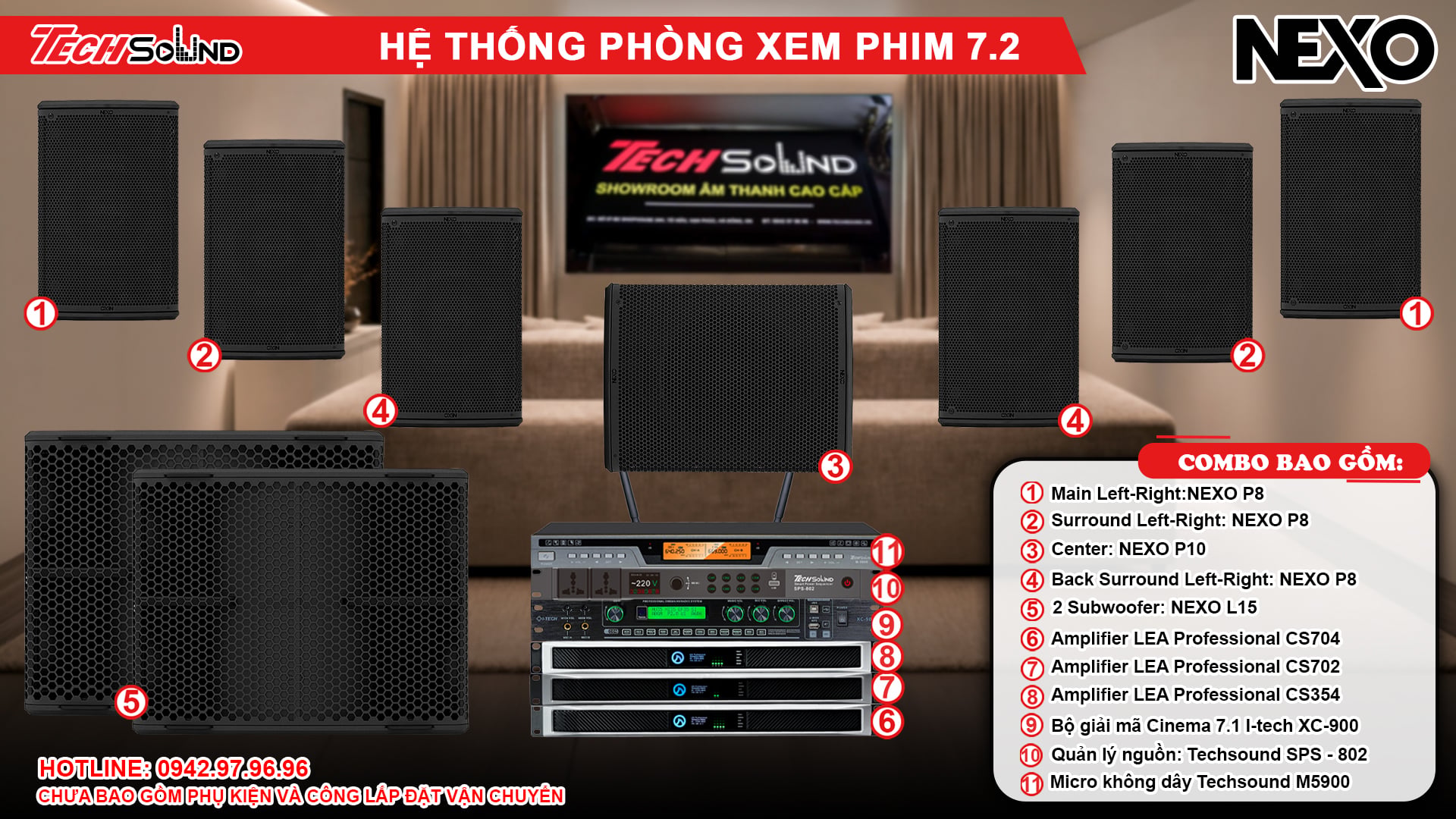

Cấu hình sử dụng:

2 loa Main Left–Right NEXO P8
2 loa Surround Left–Right NEXO P8
1 loa Center NEXO P10
2 loa Back Surround Left–Right NEXO P8
2 subwoofer NEXO L15
1 Amplifier LEA Professional CS704
1 Amplifier LEA Professional CS702
1 Amplifier LEA Professional CS354
Bộ giải mã Cinema 7.1 I-tech XC-900
Quản lý nguồn Techsound SPS-802
Micro không dây Techsound M5900

Đây là cấu hình hướng đến phòng phim gia đình cao cấp kết hợp karaoke, sử dụng đồng bộ loa NEXO P Series cho 7 kênh chính, kết hợp hai subwoofer L15 và hệ thống khuếch đại LEA Professional Network CONNECTSERIES.

1. Loa Main Left–Right NEXO P8

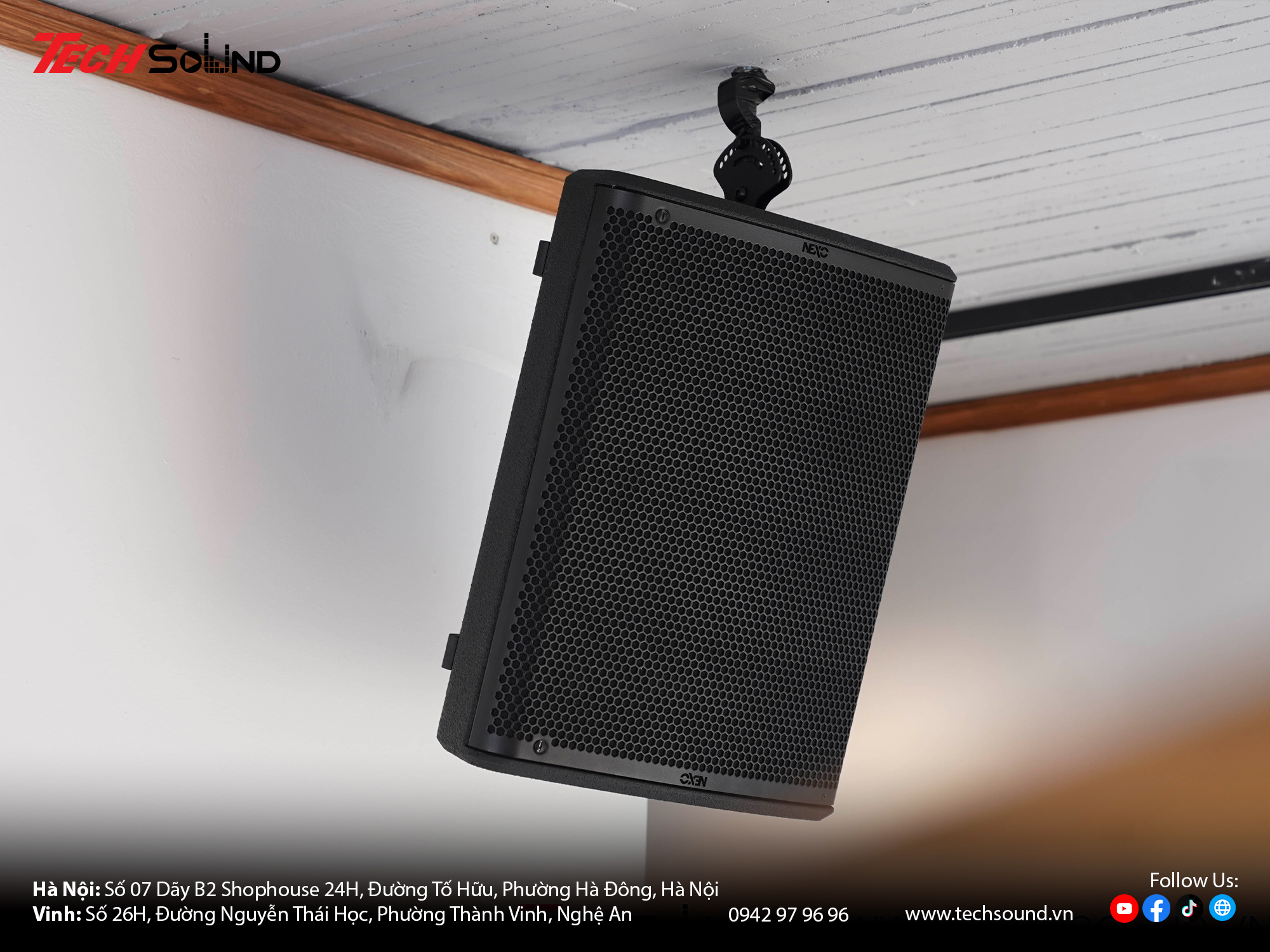

Hai loa NEXO P8 được bố trí phía trước, hai bên màn chiếu hoặc tivi, đảm nhiệm phần lớn âm thanh chính của bộ phim.

Main Left–Right tái tạo nhạc nền, âm thanh môi trường phía trước và các hiệu ứng chuyển động từ trái sang phải. Việc sử dụng hai P8 giống nhau giúp sân khấu phía trước có độ cân bằng tốt và tạo cảm giác âm thanh rộng hơn.

P8 là loa 2 đường tiếng đồng trục, sử dụng woofer LF 8 inch long-excursion kết hợp HF Neodymium 1,5 inch. Loa có dải tần 66Hz–20kHz, độ nhạy 101dB, SPL cực đại 129dB Peak và công suất ampli khuyến nghị 400–630W/8Ω. Góc phủ tiêu chuẩn 100° × 100° có thể thay đổi sang 110° × 60° bằng họng loa tùy chọn.

Kích thước nhỏ gọn nhưng hiệu suất cao giúp P8 đặc biệt phù hợp với phòng cinema yêu cầu chất lượng âm thanh cao mà không muốn sử dụng hệ thống loa quá cồng kềnh.

2. Loa Surround Left–Right NEXO P8

Hai loa NEXO P8 tiếp theo đảm nhiệm vị trí Surround Left và Surround Right, thường được bố trí hai bên hoặc hơi phía sau khu vực ghế ngồi.

Cặp surround chịu trách nhiệm tái tạo các hiệu ứng môi trường như tiếng mưa, tiếng gió, tiếng phương tiện, tiếng vật thể chuyển động hoặc những chi tiết âm thanh xuất hiện hai bên người xem.

Với SPL tối đa 129dB Peak cùng thiết kế đồng trục 8 inch + 1,5 inch, P8 vừa có khả năng tạo áp lực âm tốt vừa duy trì tính đồng nhất của nguồn âm.

Đặc biệt, sử dụng cùng model P8 cho Main và Surround giúp màu âm giữa các kênh gần nhau hơn, hỗ trợ hiệu ứng chuyển động trong phim diễn ra liền mạch.

3. Loa Center NEXO P10

NEXO P10 được đặt ở vị trí trung tâm màn hình và đảm nhiệm kênh Center – một trong những kênh quan trọng nhất của hệ thống cinema.

Phần lớn lời thoại của nhân vật được tái tạo qua Center. Vì vậy, việc sử dụng P10 có kích thước lớn hơn P8 giúp giọng nói có độ đầy, rõ và tập trung tốt hơn, đồng thời tăng khả năng tái tạo những hiệu ứng mạnh xuất hiện ngay giữa khung hình.

P10 sử dụng cấu trúc 2 đường tiếng với woofer LF 10 inch kết hợp HF 1,7 inch, dải tần 63Hz–20kHz, độ nhạy 107dB và SPL cực đại lên tới 136dB. Công suất ampli khuyến nghị nằm trong khoảng 550–870W/8Ω.

Nhờ hiệu suất cao hơn, P10 tạo một điểm âm trung tâm chắc chắn, giúp lời thoại và hình ảnh trên màn hình có cảm giác gắn kết tự nhiên hơn.

4. Loa Back Surround Left–Right NEXO P8

Hai loa NEXO P8 còn lại được bố trí phía sau người nghe để đảm nhiệm Back Surround Left và Back Surround Right.

Đây là hai kênh giúp hoàn thiện trường âm của hệ thống 7.2, tái tạo những hiệu ứng xuất hiện trực tiếp phía sau và hỗ trợ quá trình chuyển động âm thanh từ trước → hai bên → phía sau.

Việc sử dụng P8 đồng bộ cho Main, Surround và Back Surround là một ưu điểm của cấu hình này. Khi hiệu ứng di chuyển qua nhiều vị trí loa, sự thay đổi về màu âm được hạn chế, nhờ đó không gian âm thanh có tính liên tục và tự nhiên hơn.

P8 có kích thước khoảng 423 × 276 × 250mm, trọng lượng 12kg nhưng vẫn đạt SPL cực đại 129dB Peak, phù hợp với những phòng phim cần loa hiệu suất cao nhưng kích thước tương đối gọn.

5. Hai subwoofer NEXO L15

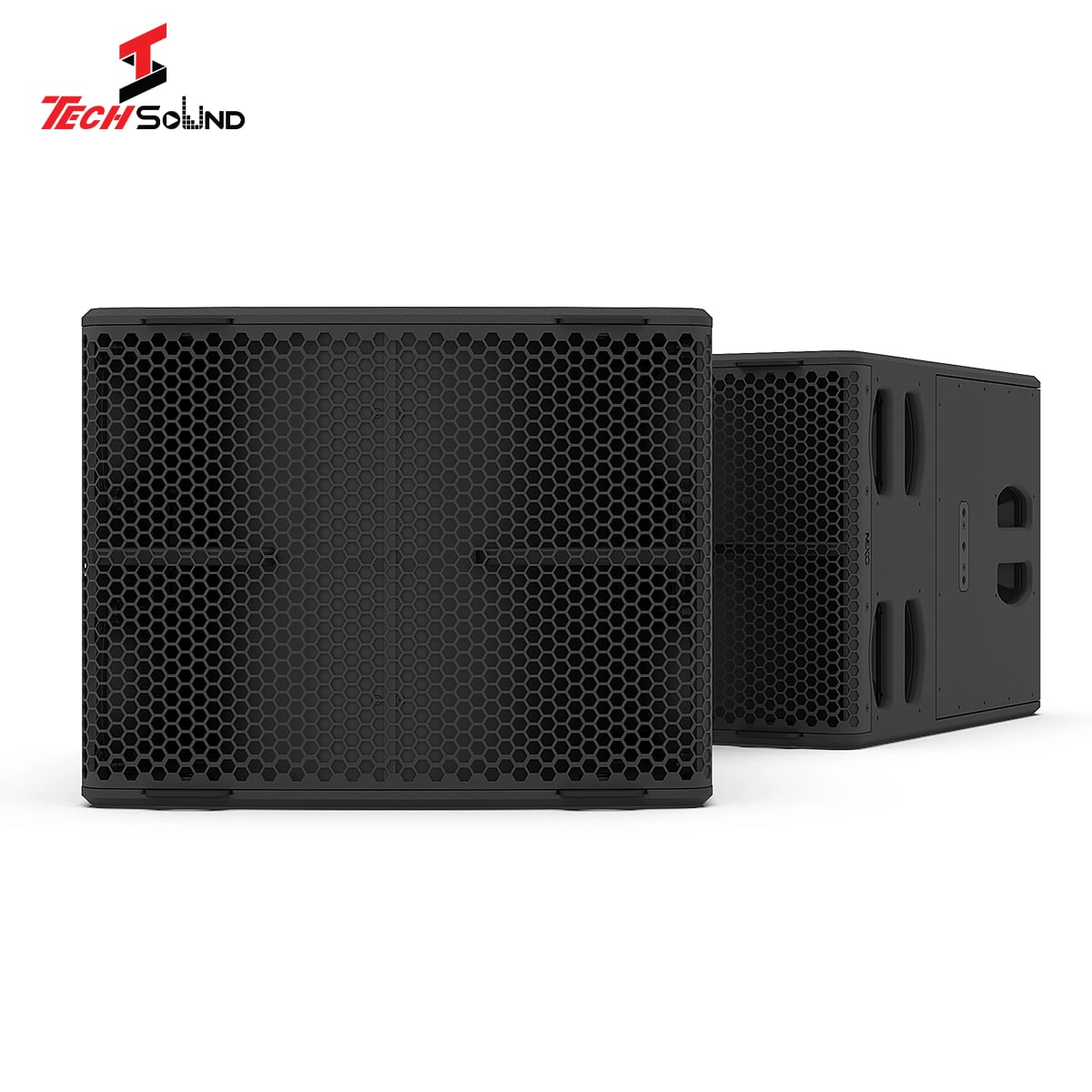

Hệ thống sử dụng 2 subwoofer NEXO L15 để đảm nhiệm dải tần thấp.

Mỗi L15 sử dụng 1 driver Neodymium 15 inch, có khả năng đạt mức SPL lên tới 139dB Peak. Dải tần được TechSound công bố ở mức 40–120Hz (+6dB) và có thể mở rộng xuống khoảng 35Hz ở -6dB. Loa có trở kháng danh định 4Ω, mức công suất ampli khuyến nghị khoảng 850–1350W/4Ω.

Hai L15 giúp các hiệu ứng LFE như tiếng nổ, động cơ, va chạm hay nhạc nền tần số thấp có sức nặng và độ rung động rõ rệt hơn.

So với một subwoofer duy nhất, sử dụng hai sub L15 còn tạo thêm điều kiện để kỹ thuật viên tối ưu độ đồng đều của dải trầm tại nhiều vị trí ghế ngồi khi tiến hành bố trí, đo đạc và cân chỉnh đúng cách.

6. Amplifier LEA Professional CS704

LEA Professional CS704 là amplifier 4 kênh thuộc Network CONNECTSERIES, cung cấp công suất 700W mỗi kênh.

CS704 không chỉ thực hiện nhiệm vụ khuếch đại mà còn được xây dựng theo hướng amplifier kết nối mạng. Thiết bị hỗ trợ điều khiển, giám sát và quản lý từ xa thông qua hệ thống mạng và nền tảng Cloud của LEA Professional.

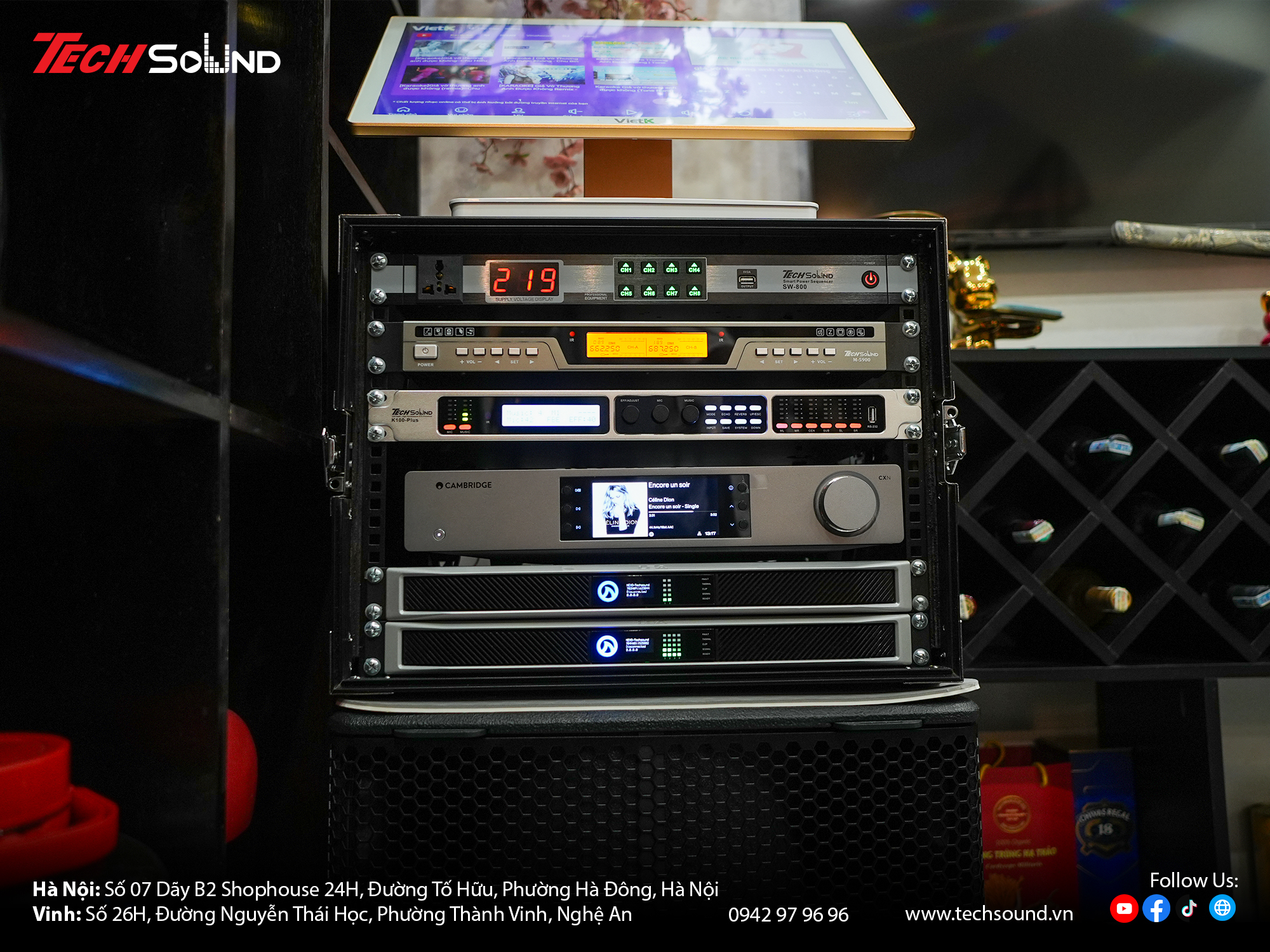

Trong hệ thống cinema nhiều kênh, amplifier 4 kênh giúp giảm số lượng thiết bị trong tủ rack và thuận tiện hơn khi phân chia công suất cho từng nhóm loa.

7. Amplifier LEA Professional CS702

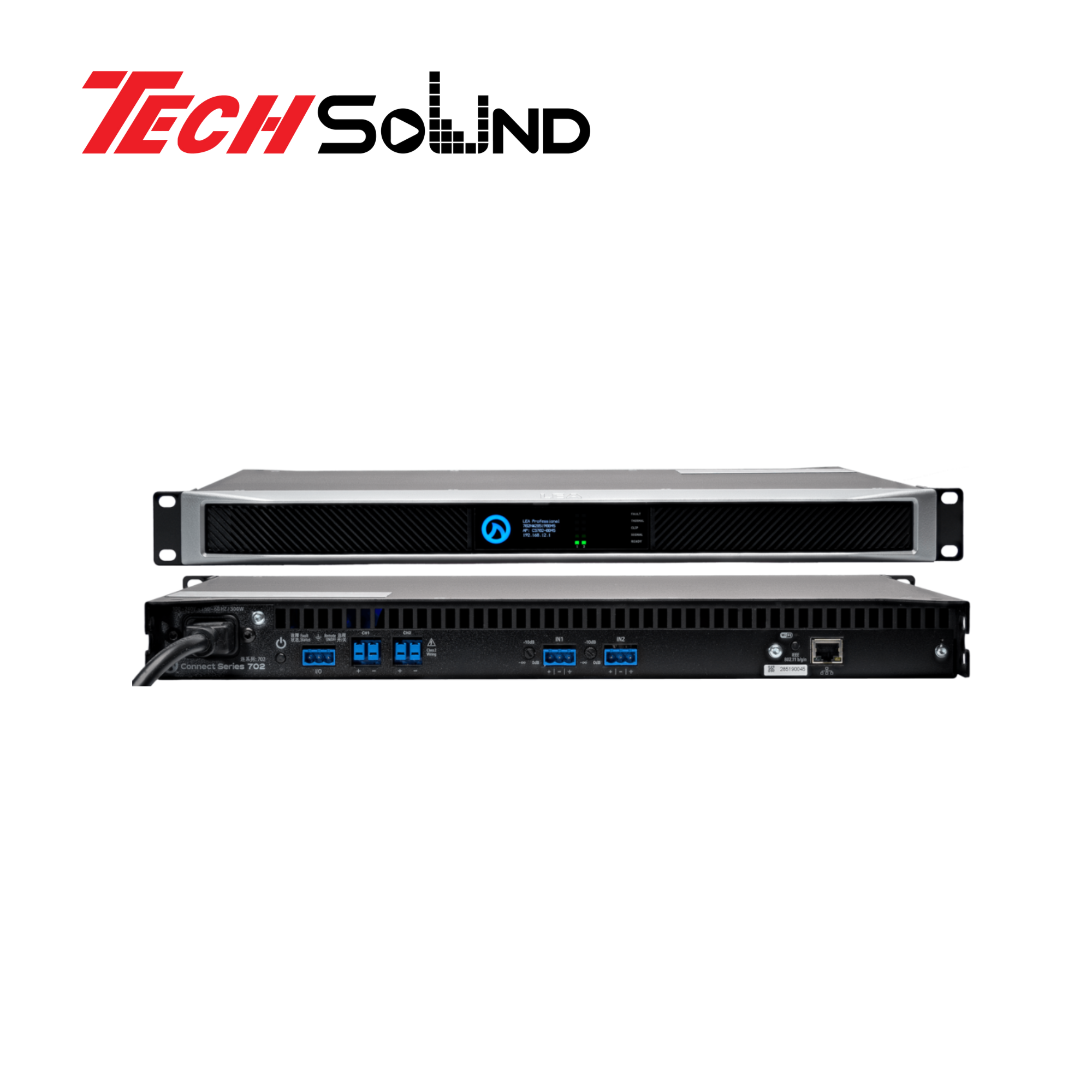

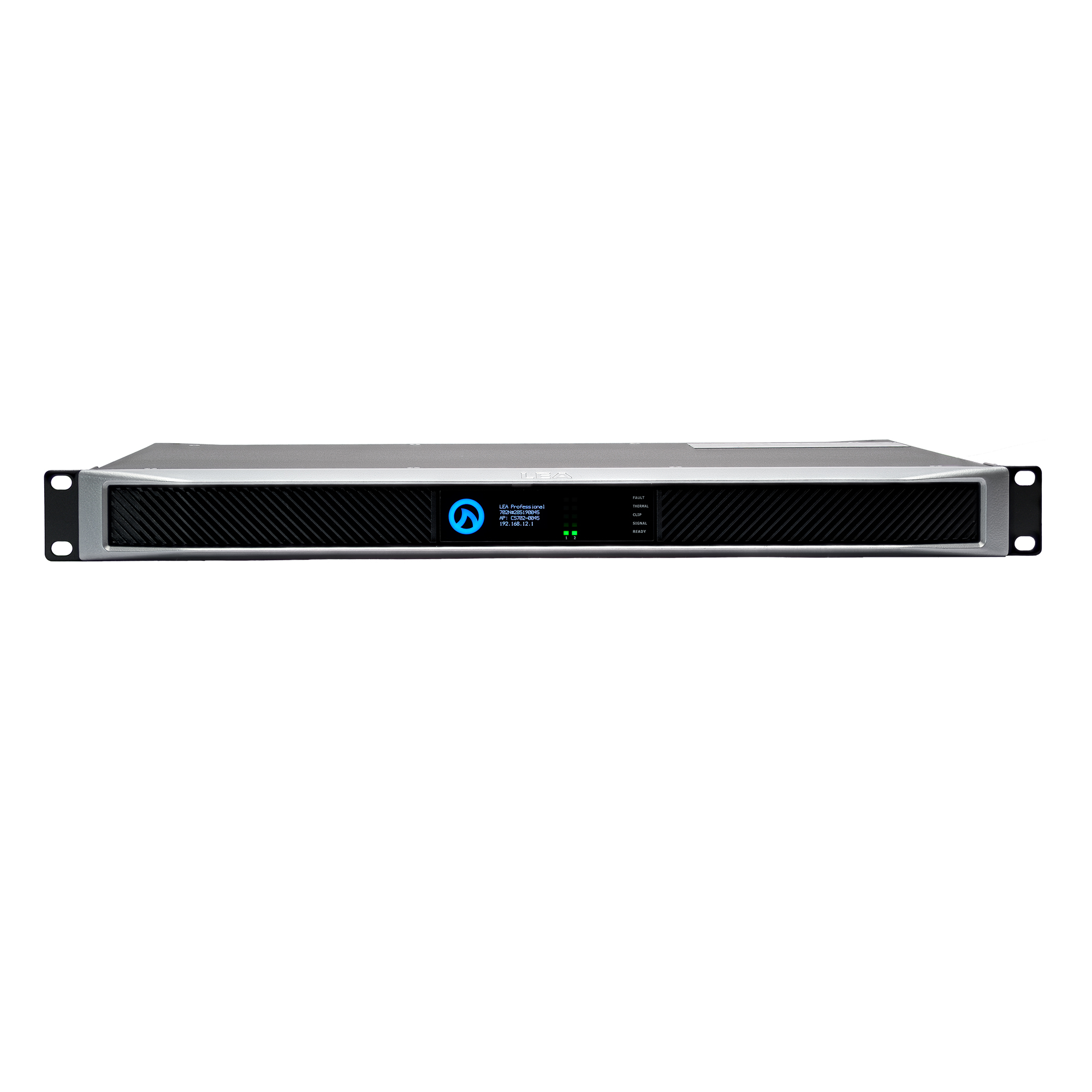

LEA Professional CS702 là amplifier 2 kênh, 700W mỗi kênh, cũng thuộc Network CONNECTSERIES của LEA Professional.

Thiết bị hỗ trợ cả chế độ LoZ và HiZ 70V/100V có thể lựa chọn theo từng kênh, đồng thời có khả năng kết nối mạng và quản lý từ xa qua nền tảng của LEA.

CS702 bổ sung thêm hai kênh khuếch đại công suất lớn, giúp hệ thống có thêm khả năng phân bổ công suất linh hoạt giữa các nhóm loa theo phương án căn chỉnh thực tế.

8. Amplifier LEA Professional CS354

LEA Professional CS354 là amplifier 4 kênh với công suất 350W/kênh, tiếp tục bổ sung số lượng kênh khuếch đại cho hệ thống cinema.

Tương tự CS704 và CS702, CS354 thuộc Network CONNECTSERIES, hỗ trợ quản lý qua mạng và Cloud. Nhờ đó, cả ba amplifier trong cấu hình có thể được xây dựng thành một hệ thống khuếch đại đồng bộ, thuận tiện trong quá trình cài đặt, theo dõi và bảo trì.

Việc kết hợp CS704 + CS702 + CS354 mang lại tổng cộng 10 kênh khuếch đại vật lý, tạo điều kiện để kỹ thuật viên phân bổ công suất theo yêu cầu của 7 loa chính và 2 subwoofer trong cấu hình.

9. Bộ giải mã Cinema I-tech XC-900

I-tech XC-900 đóng vai trò trung tâm tiếp nhận, xử lý và phân chia tín hiệu âm thanh của hệ thống.

Với cấu hình này, thiết bị chịu trách nhiệm đưa tín hiệu tới:

Main Left
Main Right
Center
Surround Left
Surround Right
Back Surround Left
Back Surround Right
LFE/Subwoofer

Sau khi xử lý, các tín hiệu analog tương ứng được đưa tới hệ thống amplifier LEA Professional trước khi khuếch đại tới từng loa.

XC-900 là bộ giải mã được TechSound sử dụng trong các cấu hình cinema 7.2 kết hợp karaoke, cùng SPS-802 và M5900.

10. Quản lý nguồn Techsound SPS-802

Techsound SPS-802 chịu trách nhiệm quản lý nguồn điện cho bộ giải mã, amplifier, micro và các thiết bị nguồn phát trong hệ thống.

Thiết bị giúp các thành phần được bật theo trình tự và tắt theo thứ tự ngược lại, hạn chế dòng khởi động đồng thời và tiếng bụp có thể xuất hiện ở hệ thống loa.

Với một bộ dàn sử dụng tới ba amplifier như cấu hình này, quản lý nguồn tuần tự giúp việc vận hành hằng ngày thuận tiện và chuyên nghiệp hơn.

11. Micro không dây Techsound M5900

Techsound M5900 được bổ sung để hệ thống cinema có thể phục vụ thêm nhu cầu karaoke.

Người dùng có thể chuyển đổi giữa xem phim, nghe nhạc và hát karaoke trong cùng một không gian mà không cần xây dựng thêm hệ thống âm thanh riêng.

Việc kết hợp micro cùng XC-900 giúp cấu hình 7.2 trở thành một hệ thống giải trí gia đình đa năng hơn.

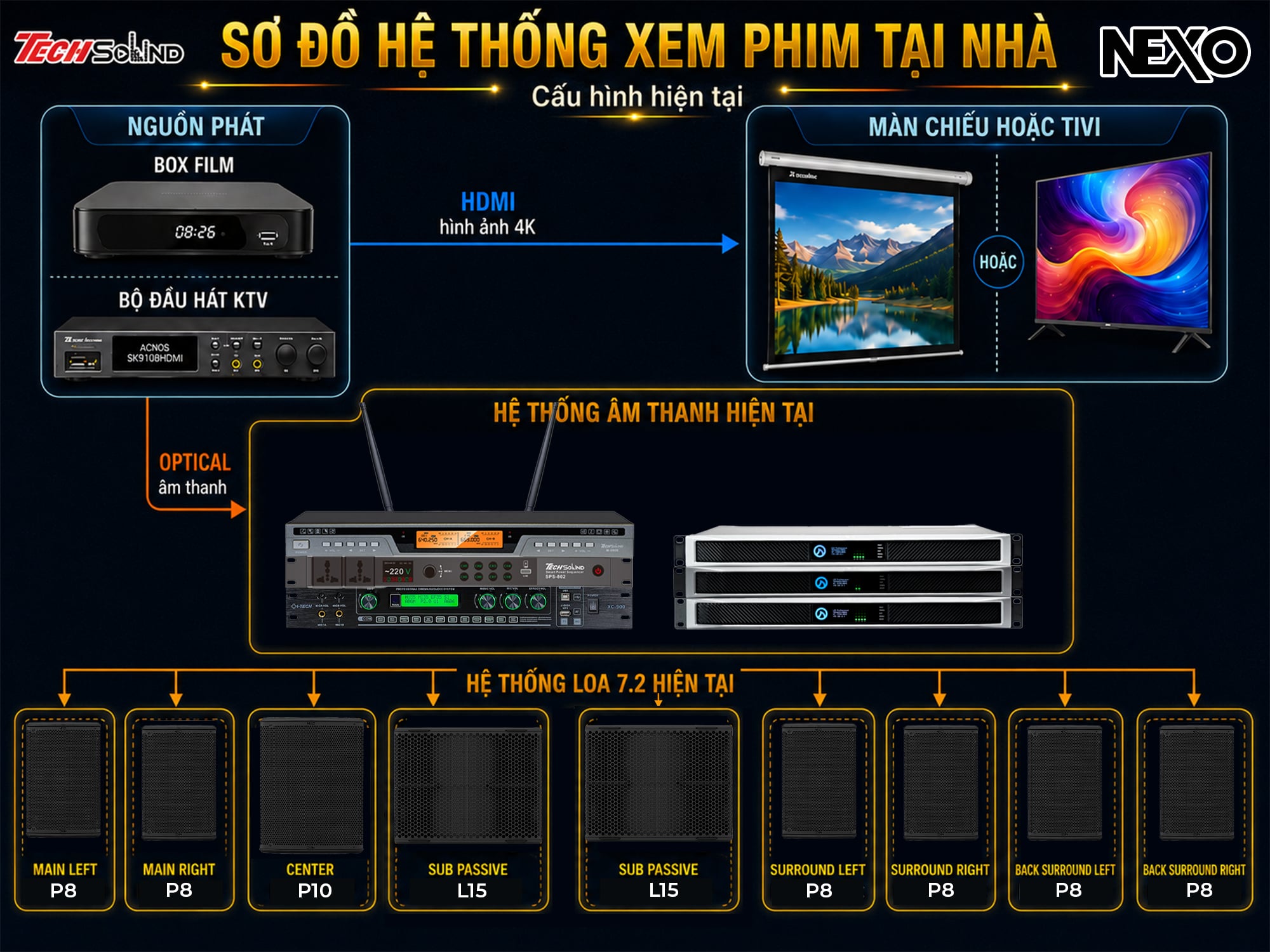

Nguyên lý kết nối của hệ thống

Nguồn phát như box phim, media player hoặc đầu karaoke đưa tín hiệu vào I-tech XC-900. XC-900 thực hiện giải mã và phân chia tín hiệu đa kênh.

Tín hiệu sau xử lý được chuyển tới ba amplifier:

I-tech XC-900 → LEA CS704 / CS702 / CS354 → Hệ thống loa NEXO

Các vị trí loa gồm:

Main Left–Right → NEXO P8
Center → NEXO P10
Surround Left–Right → NEXO P8
Back Surround Left–Right → NEXO P8
LFE → 2 × NEXO L15

Phương án phân bổ từng loa vào từng channel cụ thể của CS704, CS702 và CS354 nên được thực hiện theo preset, công suất và sơ đồ đấu nối thực tế của kỹ thuật viên, thay vì cố định chỉ dựa trên danh sách thiết bị.

Tổng kết

Đây là cấu hình Cinema 7.2 NEXO cao cấp, nổi bật ở việc sử dụng đồng bộ 6 loa NEXO P8 cho Main, Surround và Back Surround, kết hợp P10 cho kênh Center và 2 subwoofer NEXO L15 bass 15 inch.

P8 có SPL tối đa 129dB Peak và P10 đạt tới 136dB, trong khi mỗi L15 có thể đạt 139dB Peak, mang lại nền tảng hiệu suất lớn cho một hệ thống cinema gia đình.

Ba amplifier LEA Professional CS704, CS702 và CS354 cung cấp hệ thống khuếch đại đa kênh có khả năng quản lý qua mạng, còn I-tech XC-900 đảm nhiệm phần giải mã và phân chia tín hiệu.

Cấu hình phù hợp với phòng phim gia đình cao cấp cần trải nghiệm 7.2 thực thụ, đồng thời kết hợp nghe nhạc và karaoke, với ưu tiên về độ chi tiết, khả năng định vị hiệu ứng, áp lực âm thanh và dải trầm mạnh mẽ.
