Cấu Hình 4Acoustic Cinema 7.1 Cho Chất Âm Điện Ảnh Đỉnh Cao 2026

Giới thiệu hệ thống âm thanh xem phim 7.1 NEXO

Hệ thống âm thanh xem phim 7.1 gồm 7 kênh loa chính kết hợp 1 loa subwoofer, tạo không gian âm thanh bao quanh rõ ràng từ phía trước, hai bên đến phía sau người nghe, đồng thời tăng khả năng tái tạo dải trầm so với cấu hình sử dụng một subwoofer.

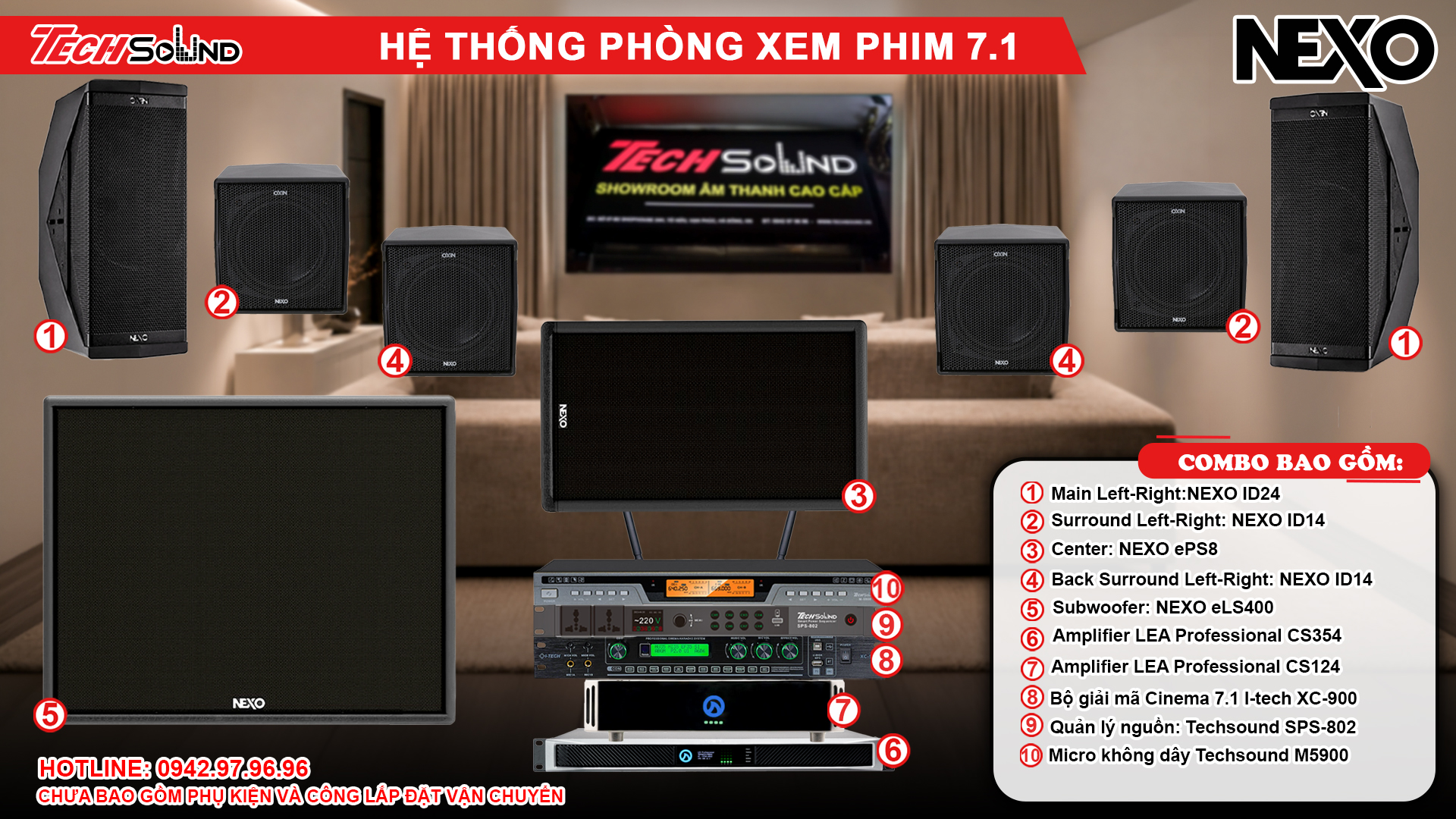

Cấu hình sử dụng:

2 loa Main Left–Right: NEXO ID24
2 loa Surround Left–Right: NEXO ID14
1 loa Center: NEXO ePS8
2 loa Back Surround Left–Right: NEXO ID14
1 subwoofer: NEXO eLS400
1 Amplifier LEA Professional CS354
1 Amplifier LEA Professional CS124
Bộ giải mã Cinema 7.1 I-tech XC-900
Quản lý nguồn Techsound SPS-802
Micro không dây Techsound M5900

Đây là cấu hình hướng đến phòng phim gia đình cao cấp kết hợp karaoke, ưu tiên thiết kế loa nhỏ gọn nhưng vẫn tạo được không gian âm thanh đa kênh rõ ràng, kết hợp hệ thống khuếch đại LEA Professional có DSP và khả năng quản lý qua mạng.

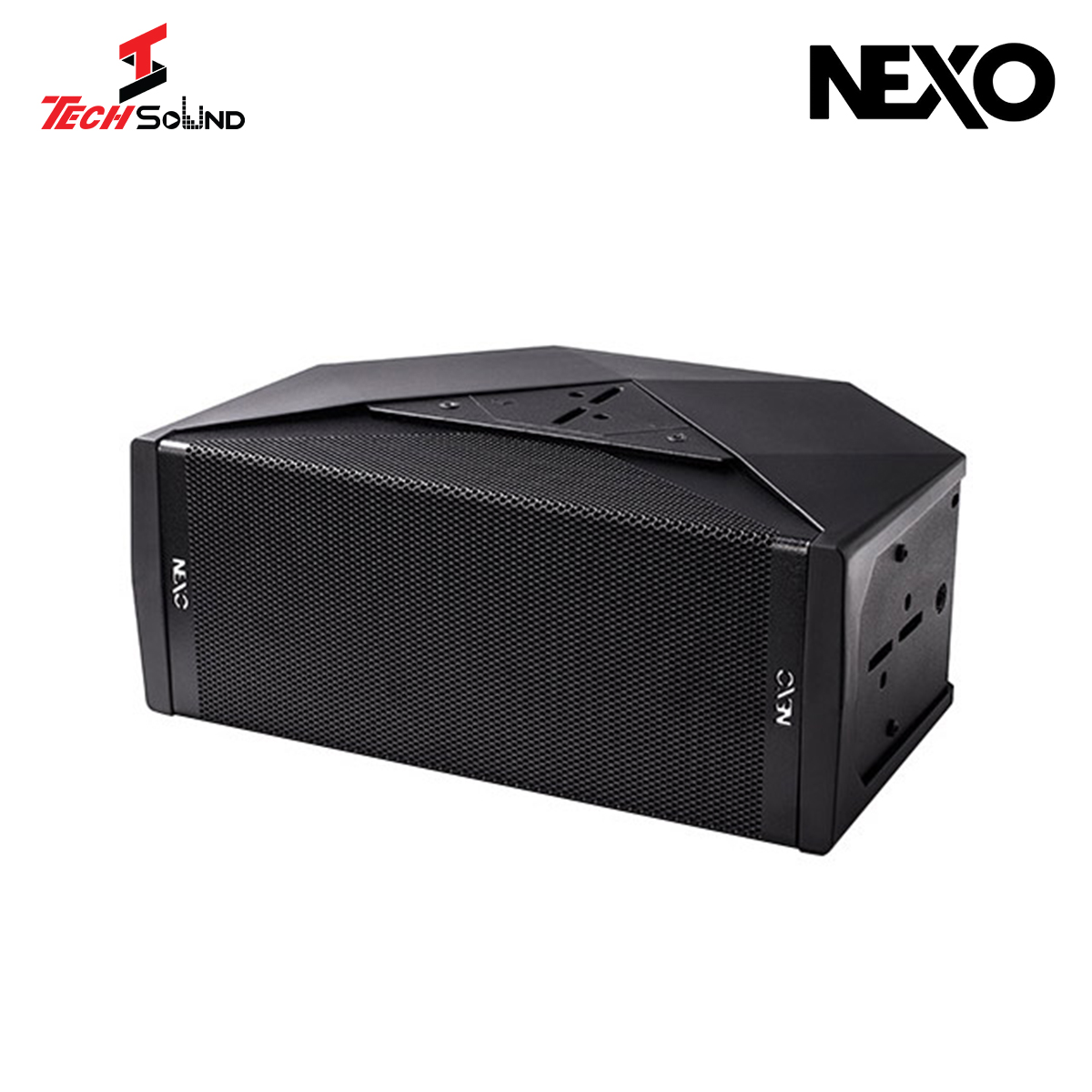

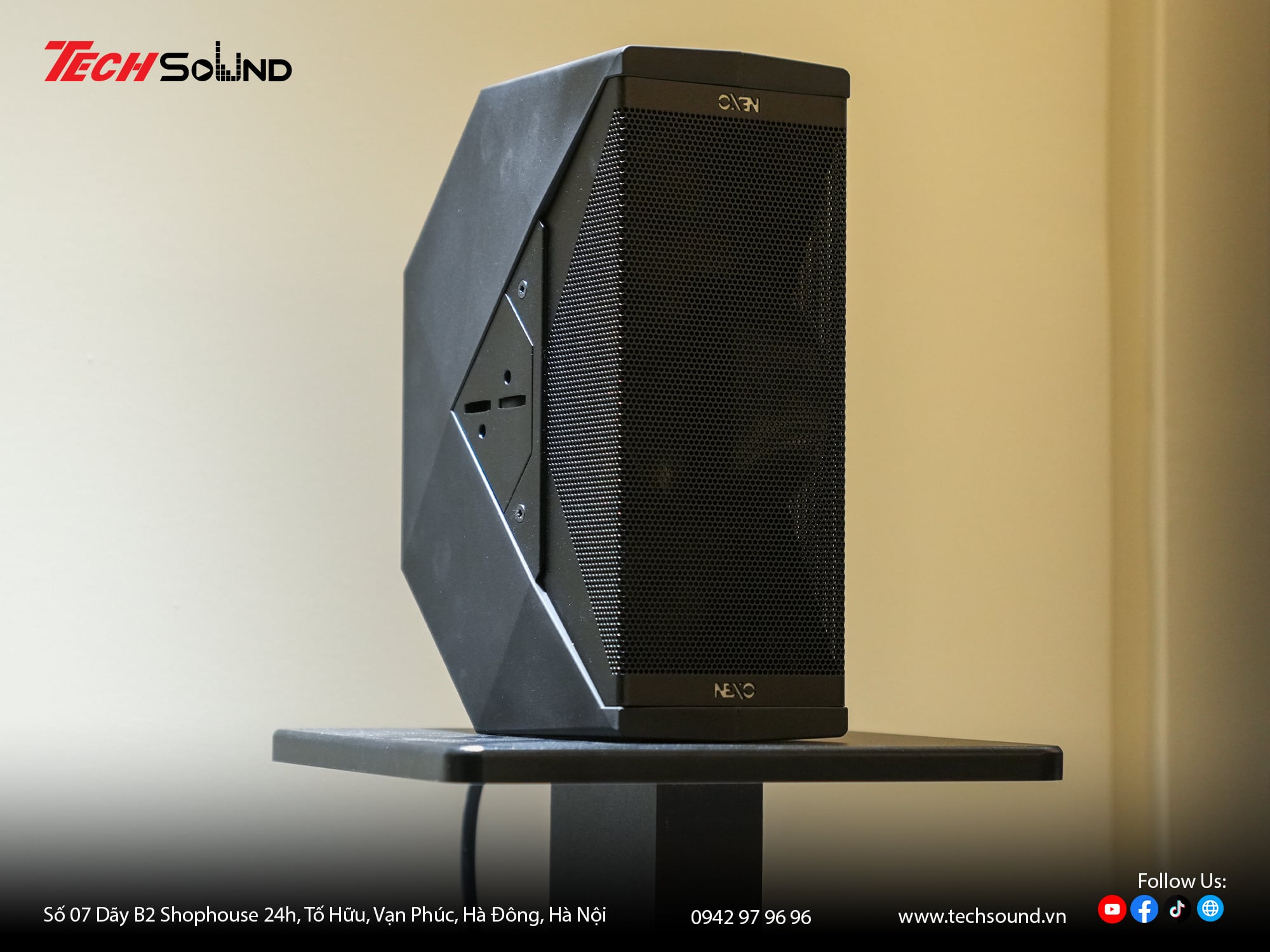

1. Loa Main Left–Right NEXO ID24

Hai loa NEXO ID24 được bố trí phía trước, hai bên màn chiếu hoặc tivi và đảm nhiệm kênh Main Left–Right.

Đây là hai kênh tái tạo phần lớn nhạc nền, hiệu ứng phía trước và các chuyển động âm thanh từ trái sang phải. NEXO ID24 có thiết kế rất nhỏ gọn nhưng sử dụng 2 driver LF 4 inch Neodymium kết hợp HF, dải tần 95Hz–20kHz, độ nhạy 100dB và SPL cực đại đạt 126dB. Công suất khuếch đại khuyến nghị của hãng nằm trong khoảng 200–500W cho mỗi loa.

Với kích thước chỉ khoảng 132 × 309 × 233mm, ID24 đặc biệt phù hợp với phòng cinema cần loa phía trước gọn, hạn chế ảnh hưởng đến thiết kế nội thất nhưng vẫn yêu cầu mức âm lượng và độ rõ tốt.

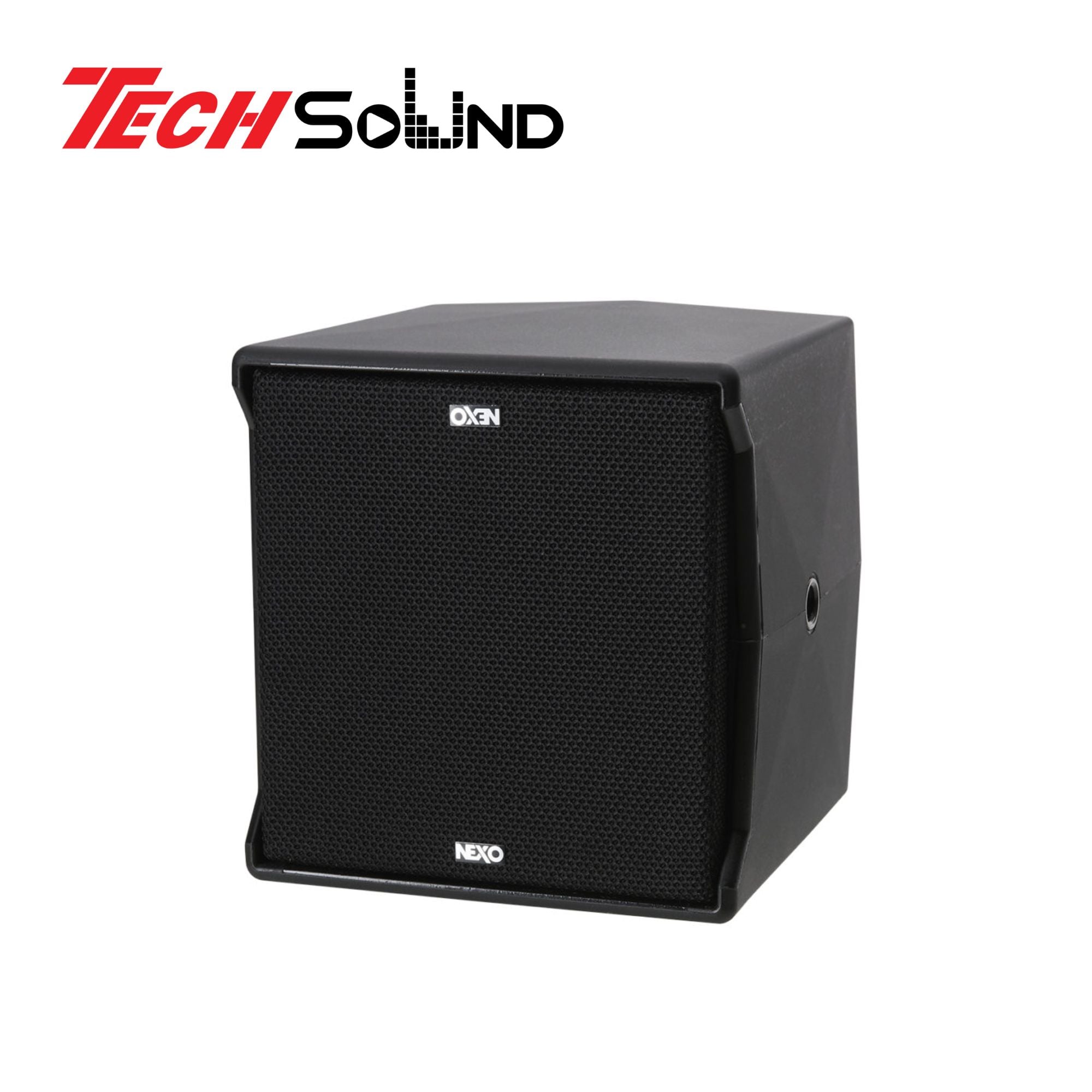

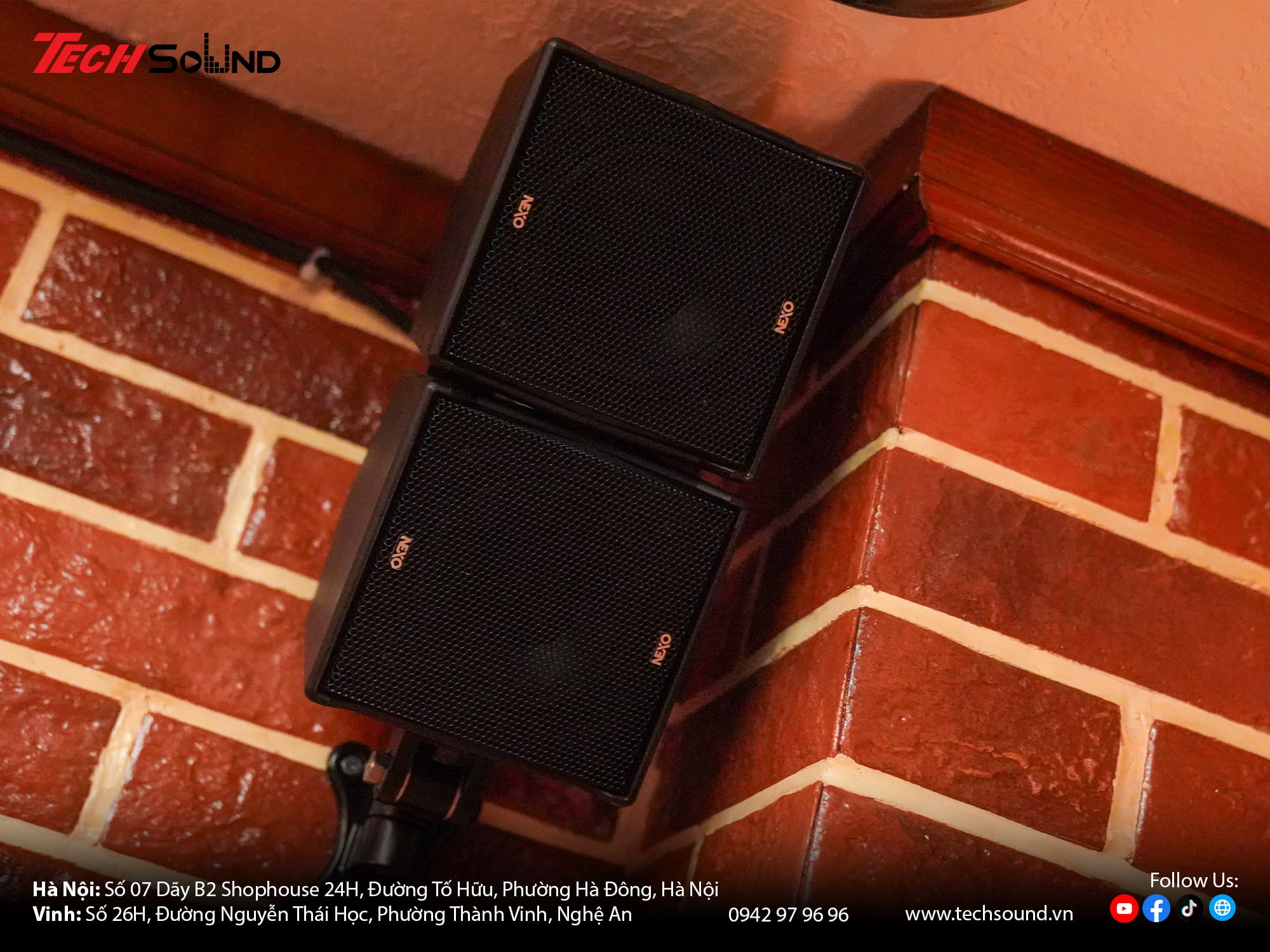

2. Loa Surround Left–Right NEXO ID14

Hai loa NEXO ID14 được bố trí ở hai bên vị trí nghe, đảm nhiệm kênh Surround Left và Surround Right.

Đây là nhóm loa tái tạo các hiệu ứng môi trường như tiếng mưa, tiếng gió, tiếng xe chạy, tiếng va chạm và những âm thanh chuyển động từ phía trước sang hai bên người xem.

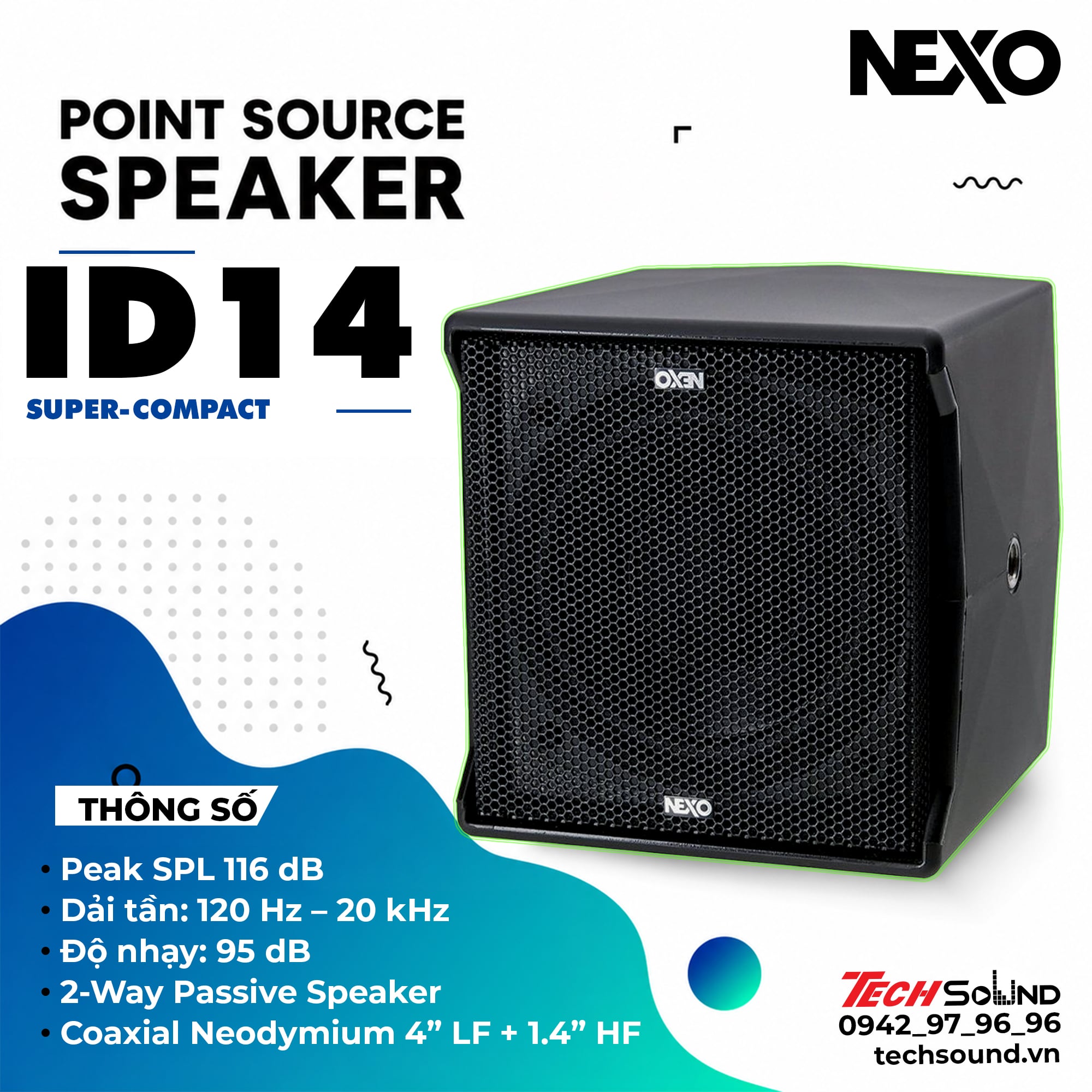

NEXO ID14 sử dụng thiết kế đồng trục 2 đường tiếng, gồm driver LF 4 inch Neodymium kết hợp thành phần HF. Loa có dải tần từ 120Hz–20kHz, độ nhạy 95dB, SPL cực đại 116dB và trở kháng danh định 16Ω. Công suất khuyến nghị khoảng 110–180W/16Ω.

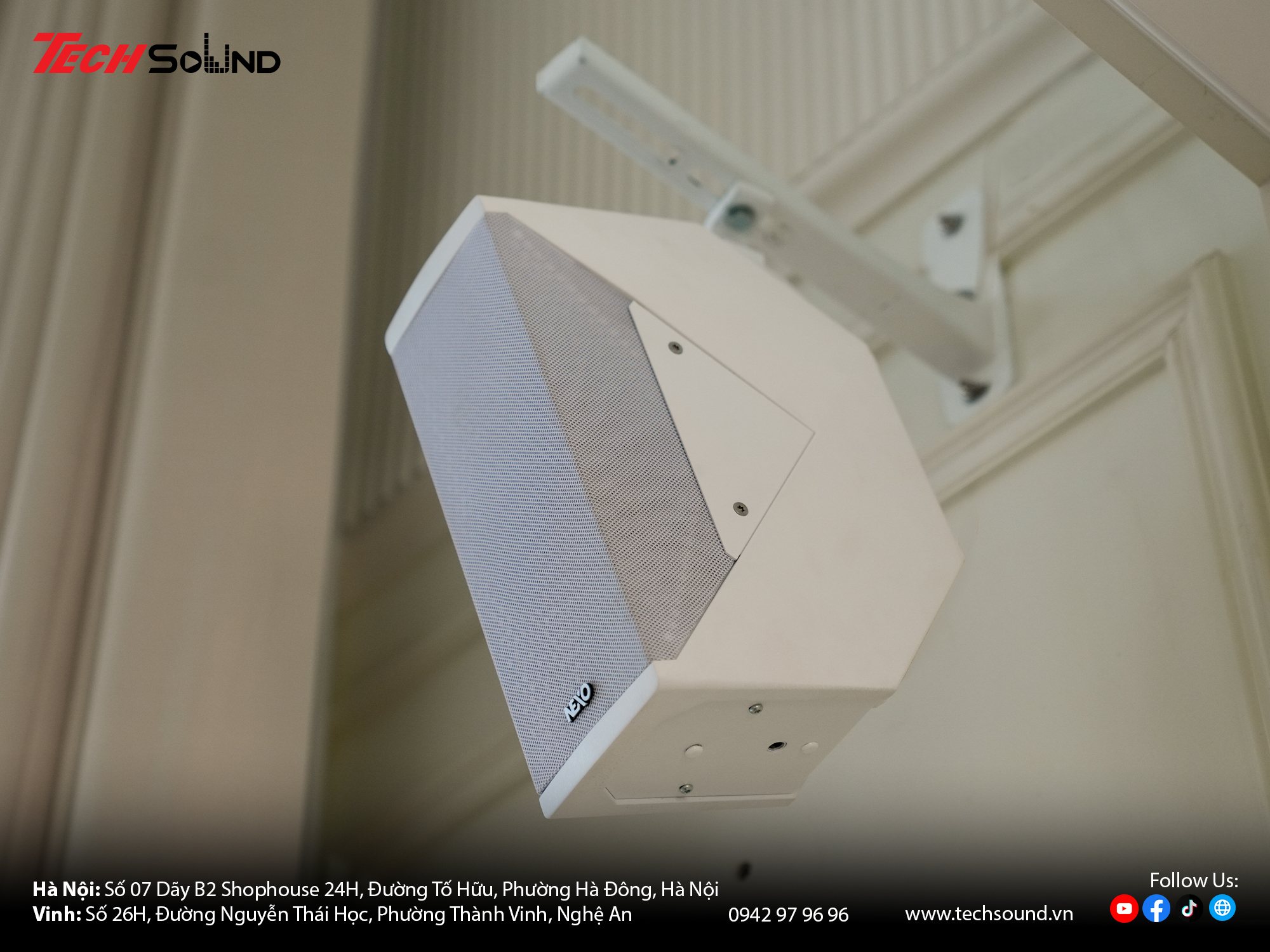

Kích thước của ID14 chỉ khoảng 130 × 130 × 120mm, trọng lượng 1,7kg, giúp loa dễ dàng bố trí trên tường hoặc các vị trí cần hạn chế tối đa diện tích thiết bị.

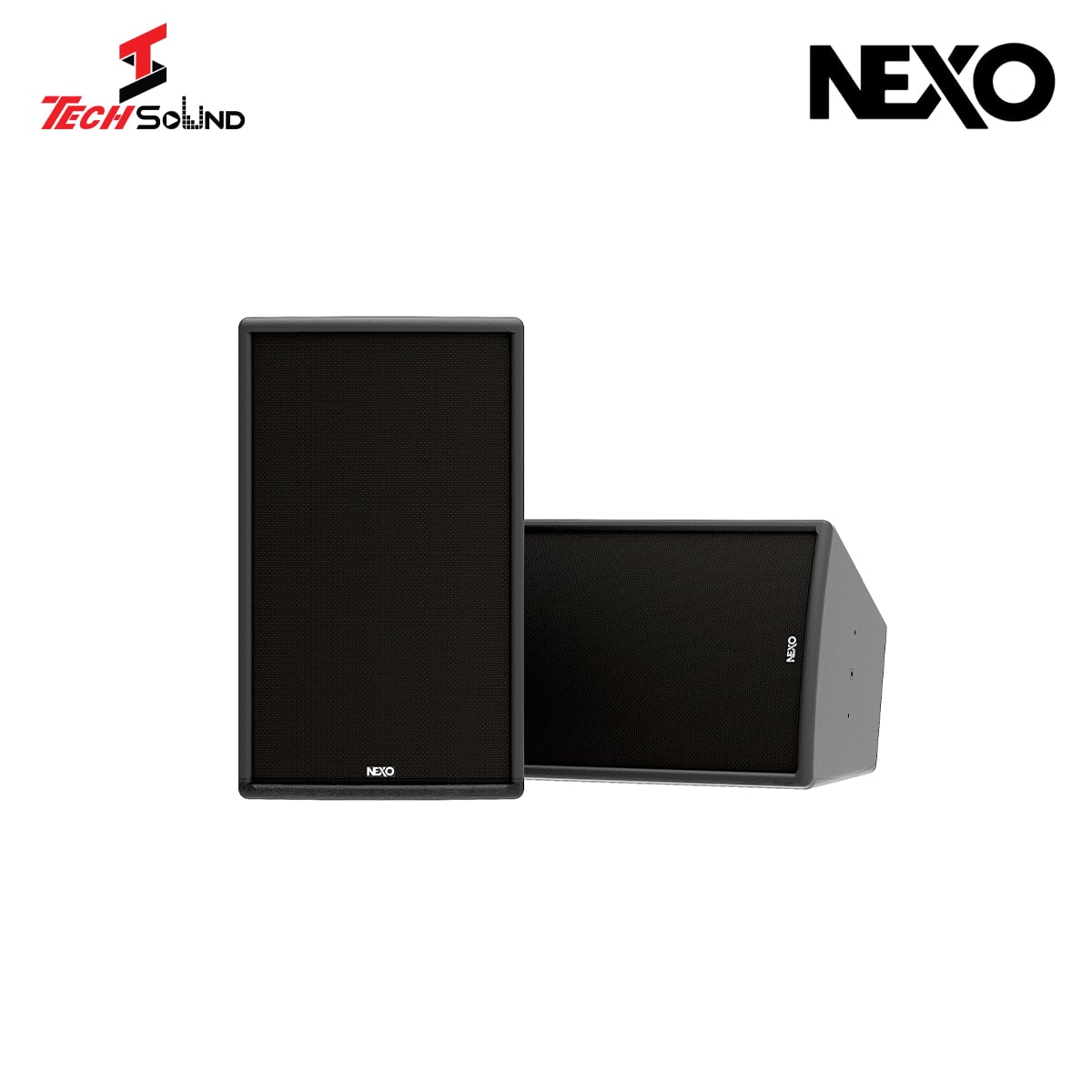

3. Loa Center NEXO ePS8

NEXO ePS8 được sử dụng cho vị trí Center và thường được bố trí chính giữa, phía trên hoặc phía dưới màn hình.

Center là một trong những kênh quan trọng nhất của hệ thống cinema, bởi phần lớn lời thoại và nhiều hiệu ứng gắn trực tiếp với hình ảnh trung tâm đều được đưa qua kênh này.

NEXO ePS8 sử dụng woofer LF 8 inch kết hợp driver HF voice coil 1,4 inch. Theo thông tin TechSound công bố, loa có dải tần từ khoảng 70Hz–20kHz, SPL cực đại đạt 130dB.

Việc sử dụng ePS8 làm Center giúp phần giọng nói có độ đầy đặn hơn so với những loa surround kích thước nhỏ, đồng thời đủ khả năng thể hiện các hiệu ứng mạnh xuất hiện ở trung tâm màn hình.

4. Loa Back Surround Left–Right NEXO ID14

Hai loa NEXO ID14 còn lại được bố trí phía sau người nghe và đảm nhiệm kênh Back Surround Left–Right.

Nếu hệ thống 5.1 chủ yếu tạo không gian phía trước và hai bên thì hai kênh Back Surround chính là phần bổ sung giúp cấu hình 7.2 tái tạo rõ hơn các hiệu ứng xuất hiện trực tiếp từ phía sau.

Ví dụ, trong những cảnh có phương tiện chạy từ trước ra sau, tiếng vật thể bay qua đầu hoặc các hiệu ứng môi trường bao quanh, hệ thống có thể chuyển âm thanh liên tục giữa Main, Surround và Back Surround để tạo cảm giác chuyển động tự nhiên hơn.

Việc sử dụng cùng model ID14 cho cả Surround và Back Surround cũng giúp bốn kênh hiệu ứng có màu âm tương đồng, giảm sự thay đổi âm sắc khi hiệu ứng di chuyển xung quanh vị trí nghe. Với kích thước chỉ 130mm mỗi chiều ở mặt trước và SPL cực đại 116dB, ID14 rất phù hợp với vai trò này.

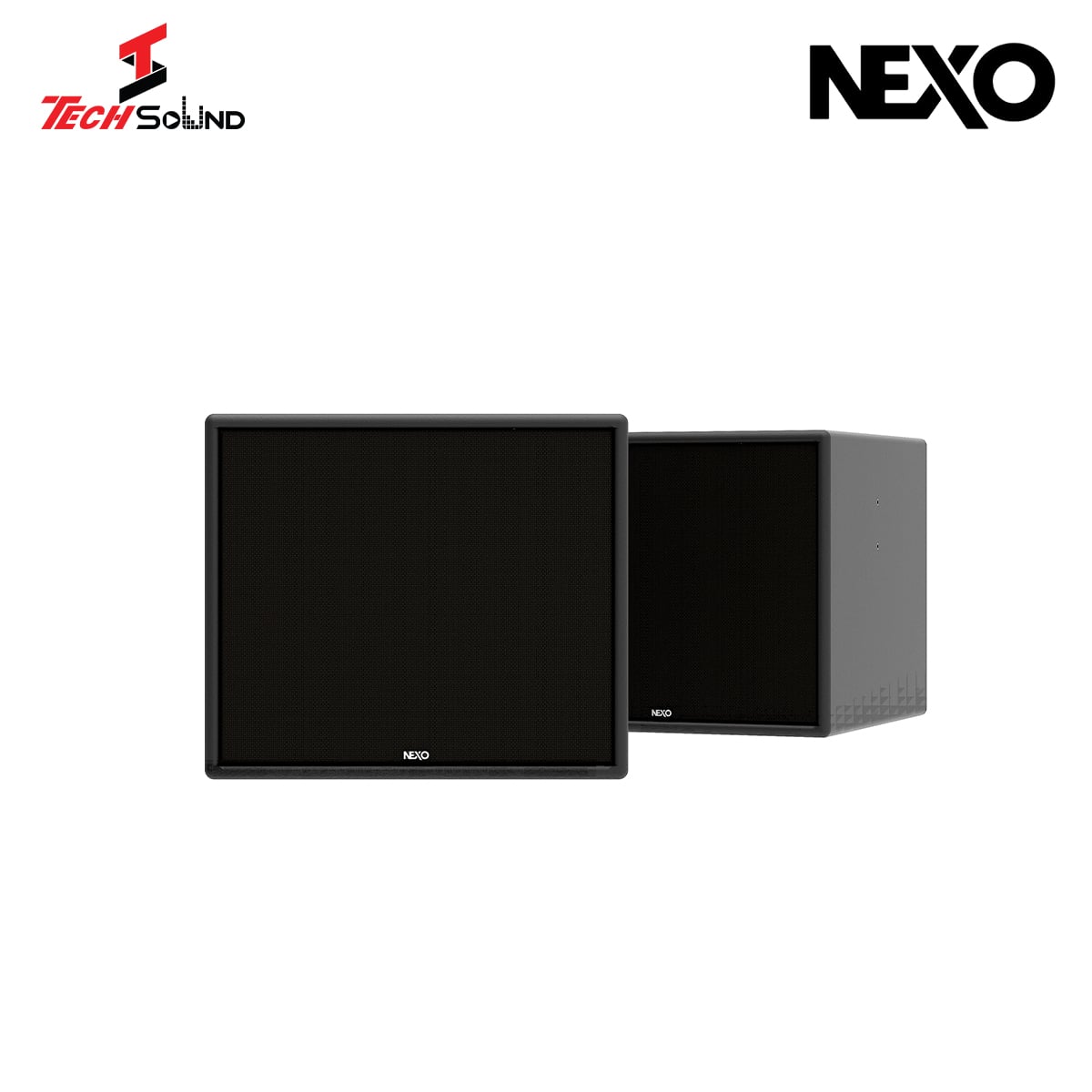

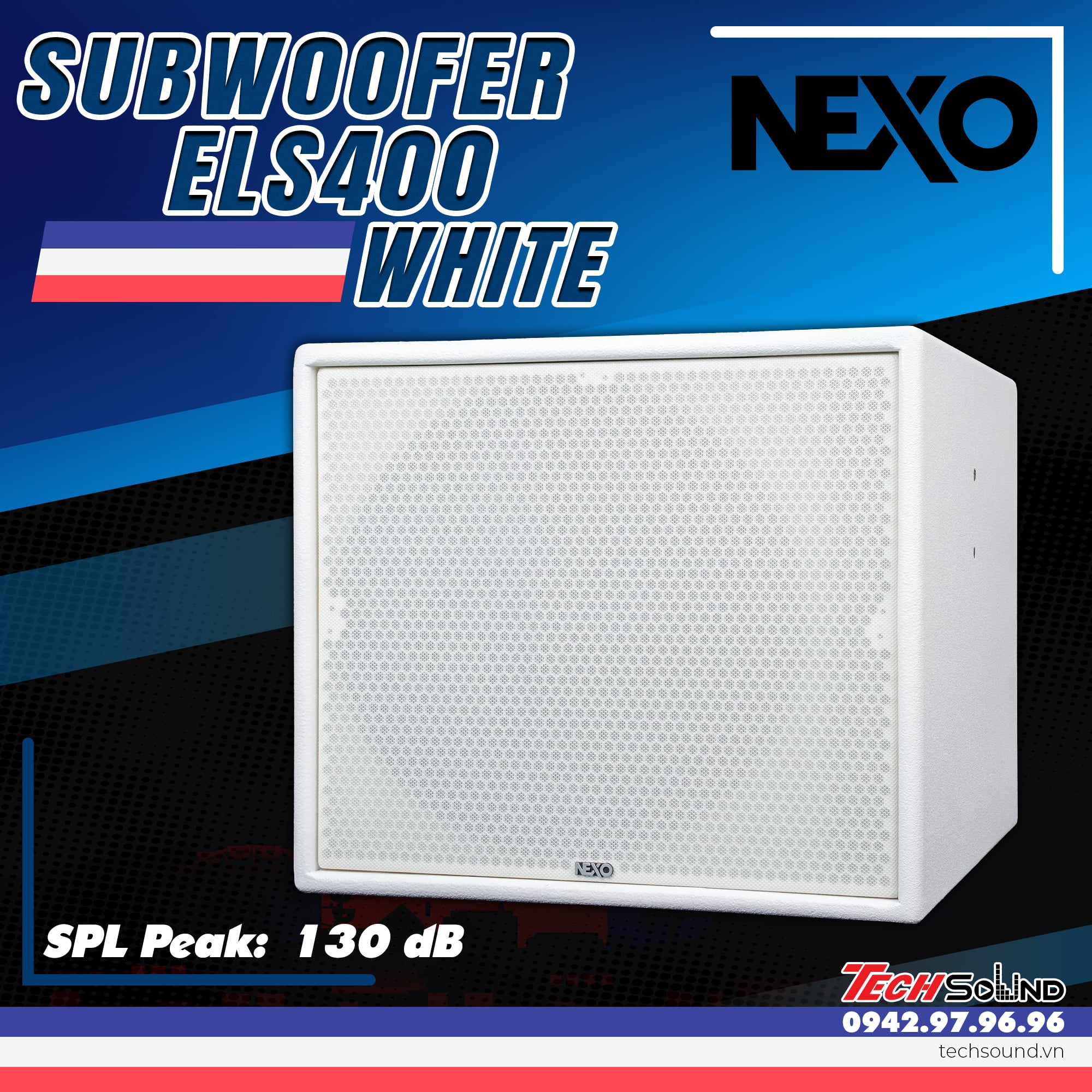

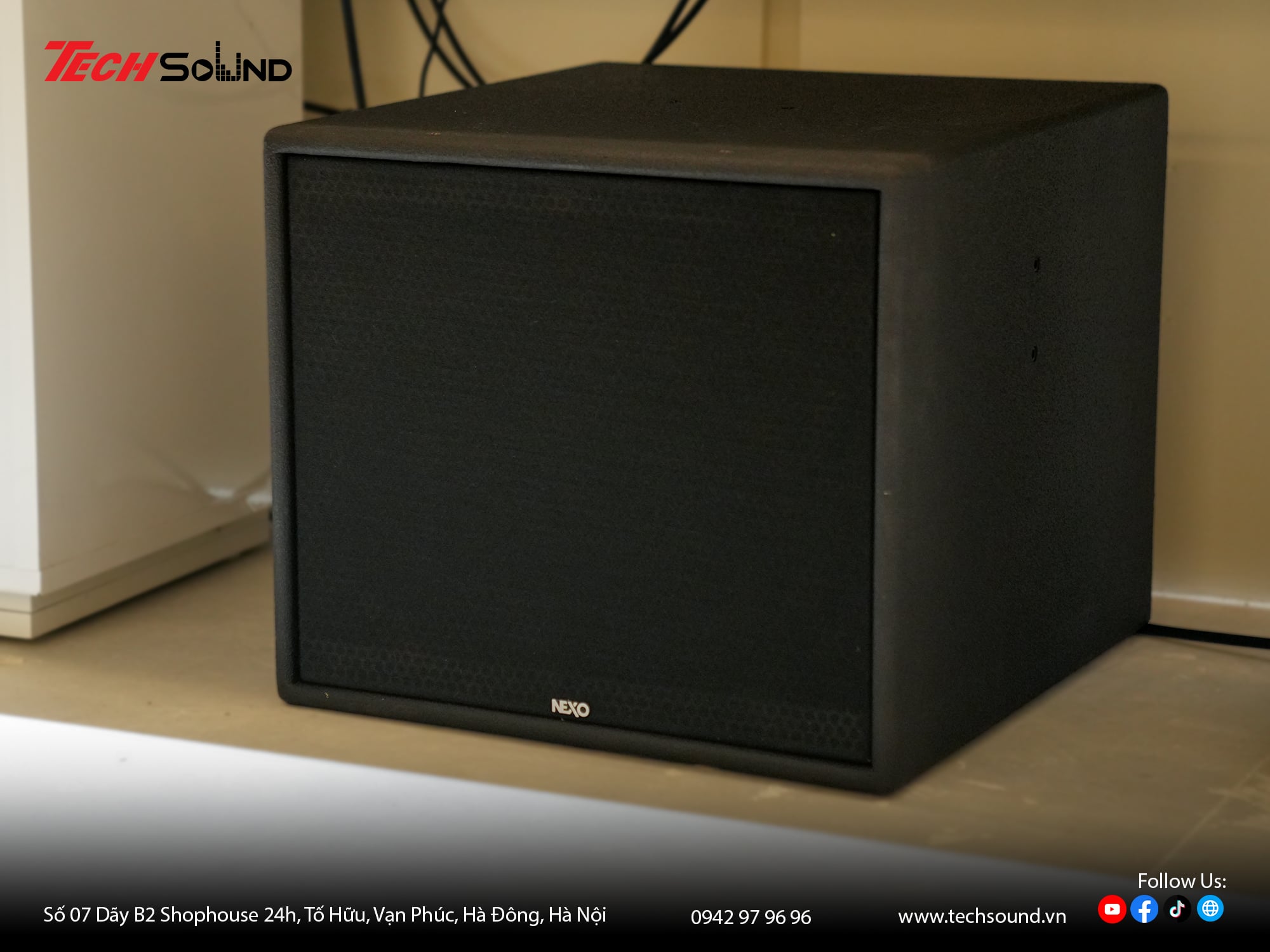

5. Subwoofer NEXO eLS400

Cấu hình sử dụng loa subwoofer NEXO eLS400 để đảm nhiệm dải tần thấp.

Khác với việc chỉ sử dụng một subwoofer, bố trí hai sub giúp kỹ thuật viên có thêm khả năng tối ưu độ đồng đều của bass tại nhiều vị trí trong phòng. Điều này đặc biệt hữu ích trong phòng cinema, nơi các mode phòng có thể khiến một số vị trí nghe bị thừa bass trong khi những vị trí khác lại thiếu bass.

NEXO eLS400 sử dụng driver Neodymium 12 inch long-excursion, hoạt động trong thiết kế bass-reflex. Theo thông số TechSound, loa có dải đáp ứng 45Hz–150Hz, độ nhạy 102dB SPL, SPL cực đại 130dB và trở kháng danh định 6Ω. Công suất khuếch đại khuyến nghị cho mỗi loa là 450–700W.

Sử dụng Sub eLS400 giúp những cảnh phim có tiếng nổ, động cơ, va chạm và hiệu ứng LFE trở nên có trọng lượng hơn, đồng thời hỗ trợ tạo dải trầm đồng đều hơn khi hệ thống được đo đạc và căn chỉnh đúng vị trí.

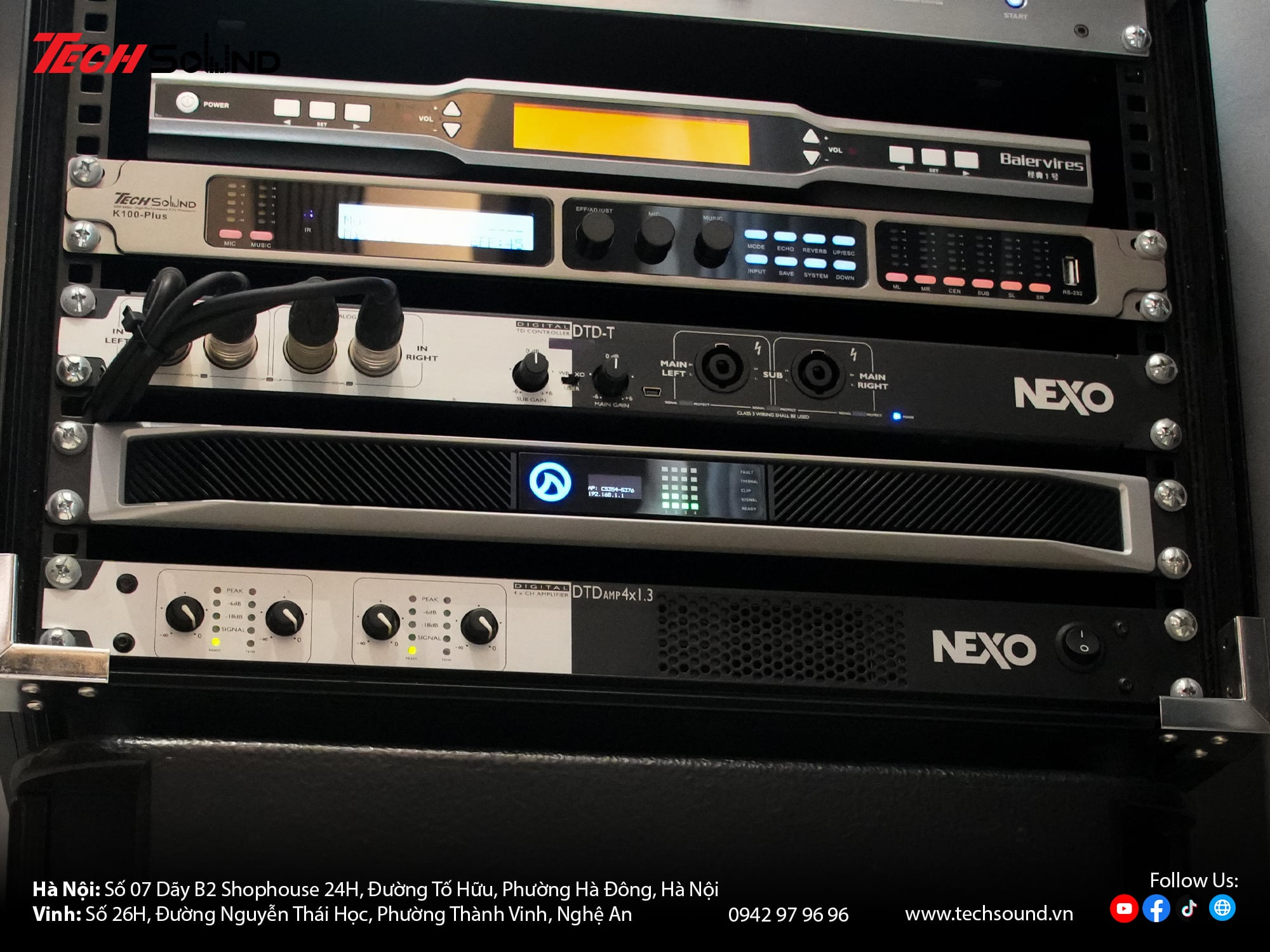

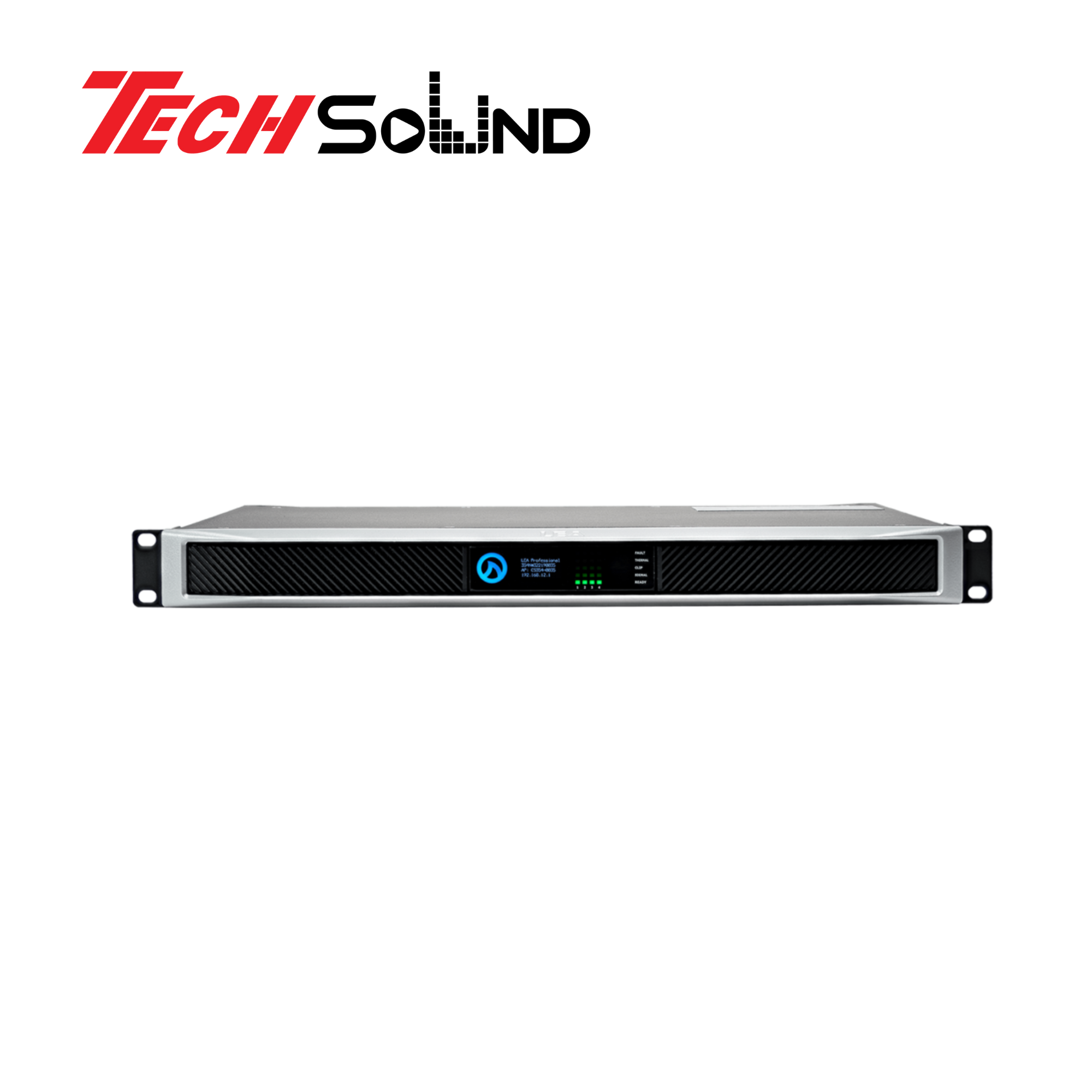

6. Amplifier LEA Professional CS354

LEA Professional CS354 là cục đẩy công suất 4 kênh thuộc Network CONNECTSERIES, cung cấp công suất 350W mỗi kênh và sử dụng công nghệ khuếch đại Class D.

Điểm đáng chú ý của CS354 trong hệ thống cinema không chỉ nằm ở phần khuếch đại. Thiết bị tích hợp DSP cho phép xử lý nhiều thông số như EQ, Gain, Delay, Limiter, FIR và các chức năng quản lý tín hiệu, giúp kỹ thuật viên kiểm soát chính xác hơn từng loa trong hệ thống.

CS354 còn hỗ trợ kết nối mạng qua Wi-Fi và Ethernet, đồng thời có khả năng quản lý từ xa thông qua nền tảng LEA Cloud. Điều này đặc biệt hữu ích với hệ thống cinema cố định, bởi kỹ thuật viên có thể theo dõi và hiệu chỉnh ampli mà không phải trực tiếp thao tác trên tủ máy.

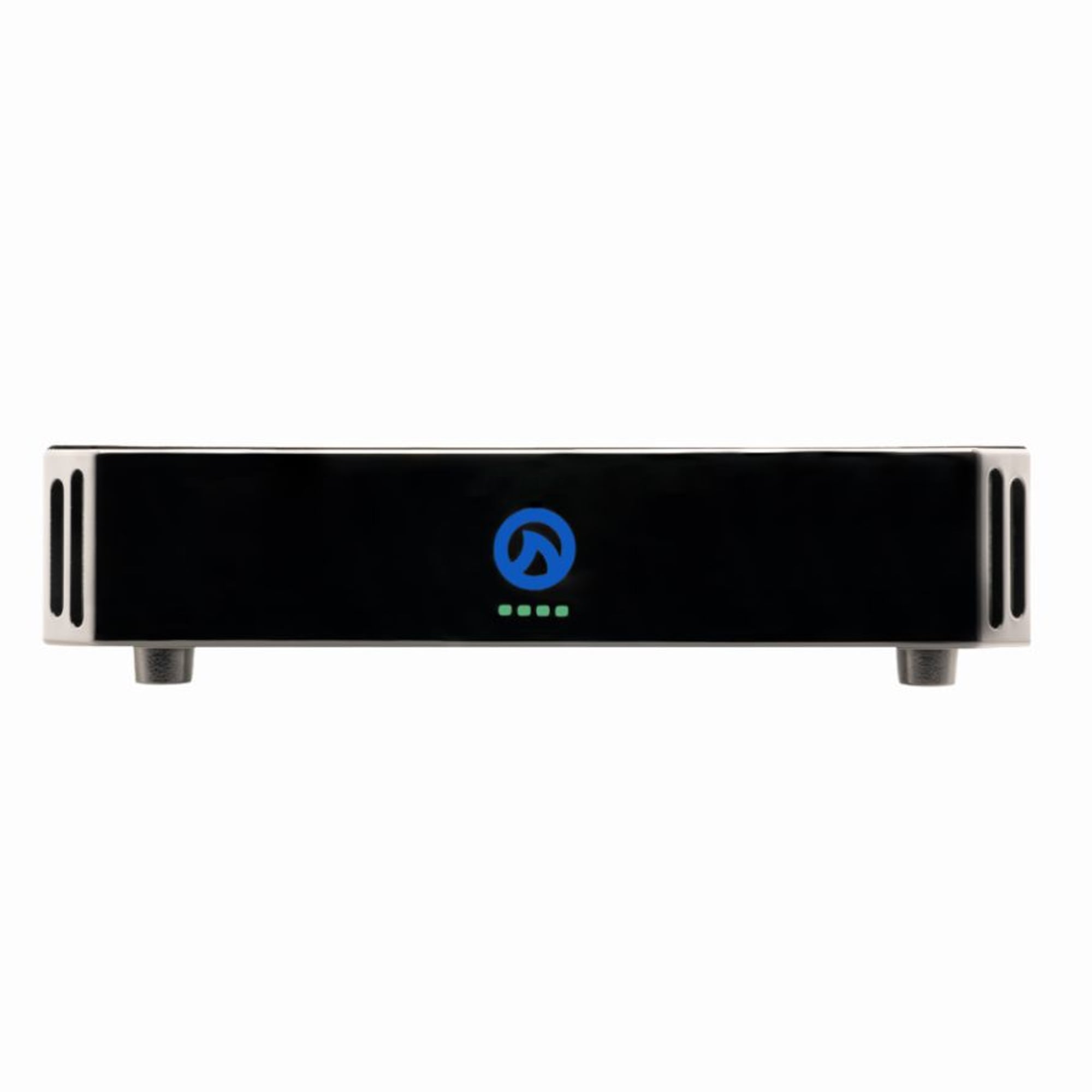

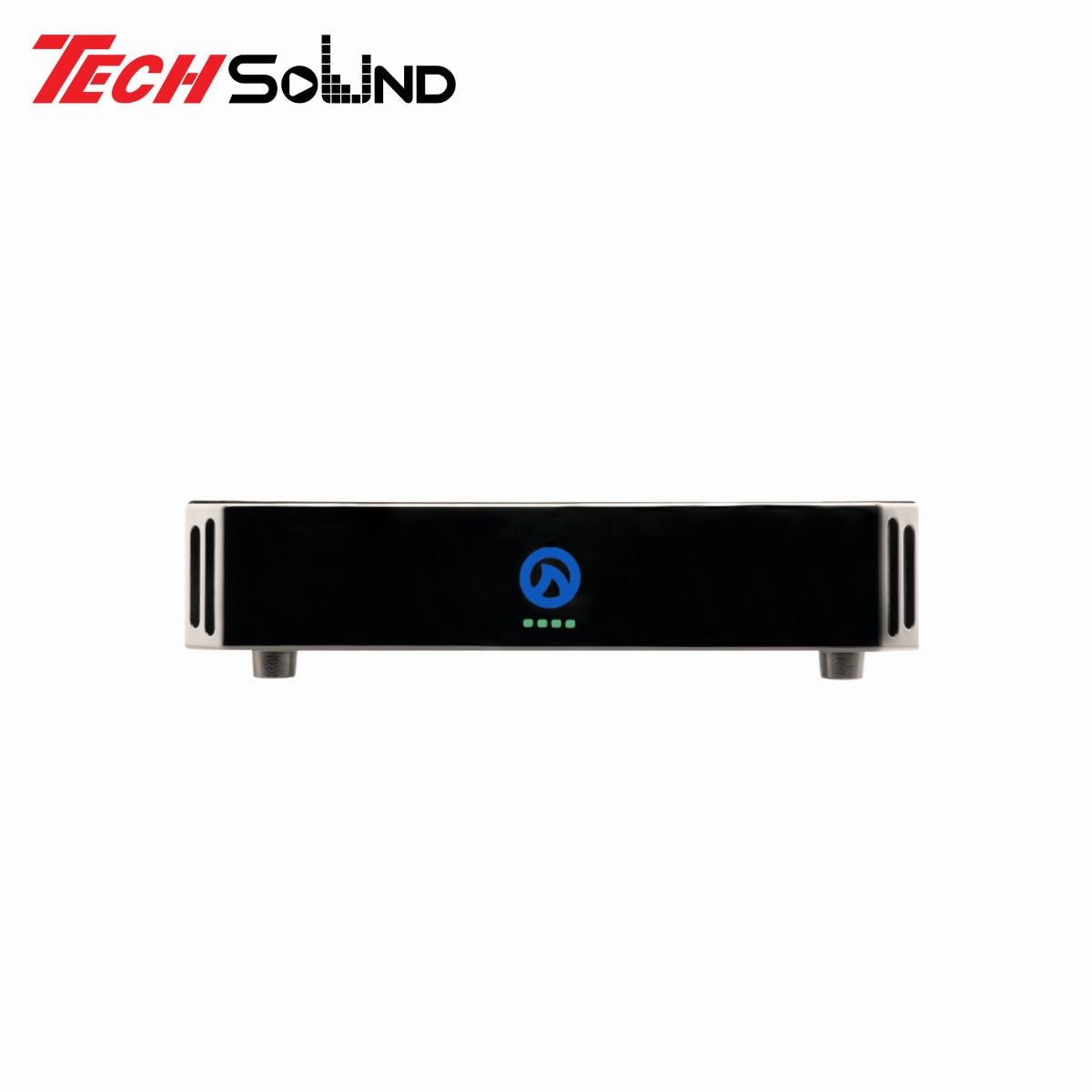

7. Amplifier LEA Professional CS124

Bên cạnh CS354, hệ thống sử dụng thêm LEA Professional CS124 để đảm nhiệm các kênh loa có yêu cầu công suất thấp hơn.

CS124 là amplifier 4 kênh, 120W mỗi kênh, thuộc cùng Network CONNECTSERIES của LEA Professional. Thiết bị sử dụng Class D và công nghệ Smart Power Bridge.

CS124 có DSP 96kHz với kiến trúc 32-bit, hỗ trợ ma trận tín hiệu đầu vào và nhiều chức năng xử lý cần thiết cho hệ thống lắp đặt. Dải tần đáp ứng đạt 20Hz–20kHz ±0,5dB và tỷ lệ tín hiệu trên nhiễu được TechSound công bố ở mức 102dB.

Việc kết hợp CS354 và CS124 giúp hệ thống có thể phân chia khuếch đại theo yêu cầu của từng nhóm loa thay vì sử dụng một mức công suất giống nhau cho tất cả các kênh.

8. Bộ giải mã Cinema 7.1 I-tech XC-900

I-tech XC-900 đóng vai trò trung tâm xử lý tín hiệu của hệ thống.

Thiết bị hỗ trợ giải mã Dolby và DTS 7.1, tiếp nhận tín hiệu từ nguồn phát rồi phân chia thành các kênh Main Left, Main Right, Center, Surround Left, Surround Right, Back Surround Left, Back Surround Right và tín hiệu LFE dành cho subwoofer.

XC-900 được trang bị DSP hoạt động ở 400MHz, xử lý 32-bit floating point, tần số lấy mẫu 48kHz và bộ chuyển đổi A/D–D/A 24-bit. Các kênh output hỗ trợ 5-band PEQ, polarity, delay, limiter và gain, giúp kỹ thuật viên căn chỉnh từng kênh loa theo khoảng cách và điều kiện phòng.

Thiết bị còn có 4 HDMI vào/2 HDMI ra, đầu vào coaxial và optical, đồng thời hỗ trợ USB, RS232, LAN và Wi-Fi. Việc điều khiển có thể thực hiện bằng phần mềm trên máy tính hoặc ứng dụng trên thiết bị di động.

Mặc dù phần giải mã là 7.1, cấu hình vật lý hoàn toàn có thể triển khai 7.2 bằng hai subwoofer cùng tái tạo tín hiệu LFE, với việc phân phối và căn chỉnh tín hiệu sub được thực hiện trong quá trình thiết kế hệ thống.

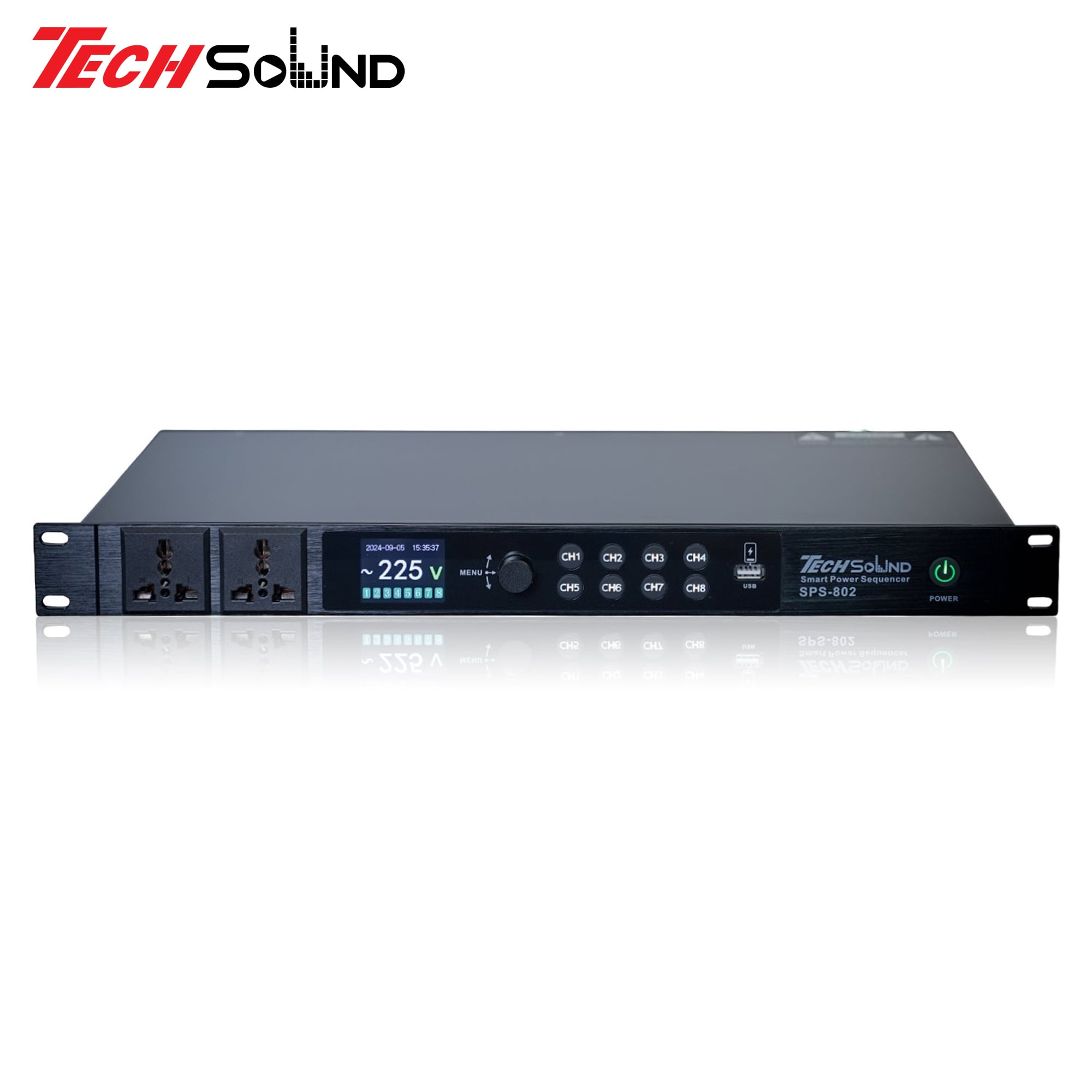

9. Quản lý nguồn Techsound SPS-802

Techsound SPS-802 đảm nhiệm quản lý và cấp nguồn tuần tự cho các thiết bị trong tủ máy.

Thiết bị có 8 kênh đầu ra phía sau được điều khiển bằng relay và 2 đầu ra phía trước. Thời gian delay bật/tắt của từng kênh có thể thiết lập từ 1–999 giây.

Nhờ đó, hệ thống có thể bật các thiết bị xử lý trước rồi mới đến amplifier và thực hiện ngược lại khi tắt. Cách vận hành này giúp hạn chế tiếng bụp loa và dòng điện tăng đột ngột khi nhiều thiết bị cùng khởi động.

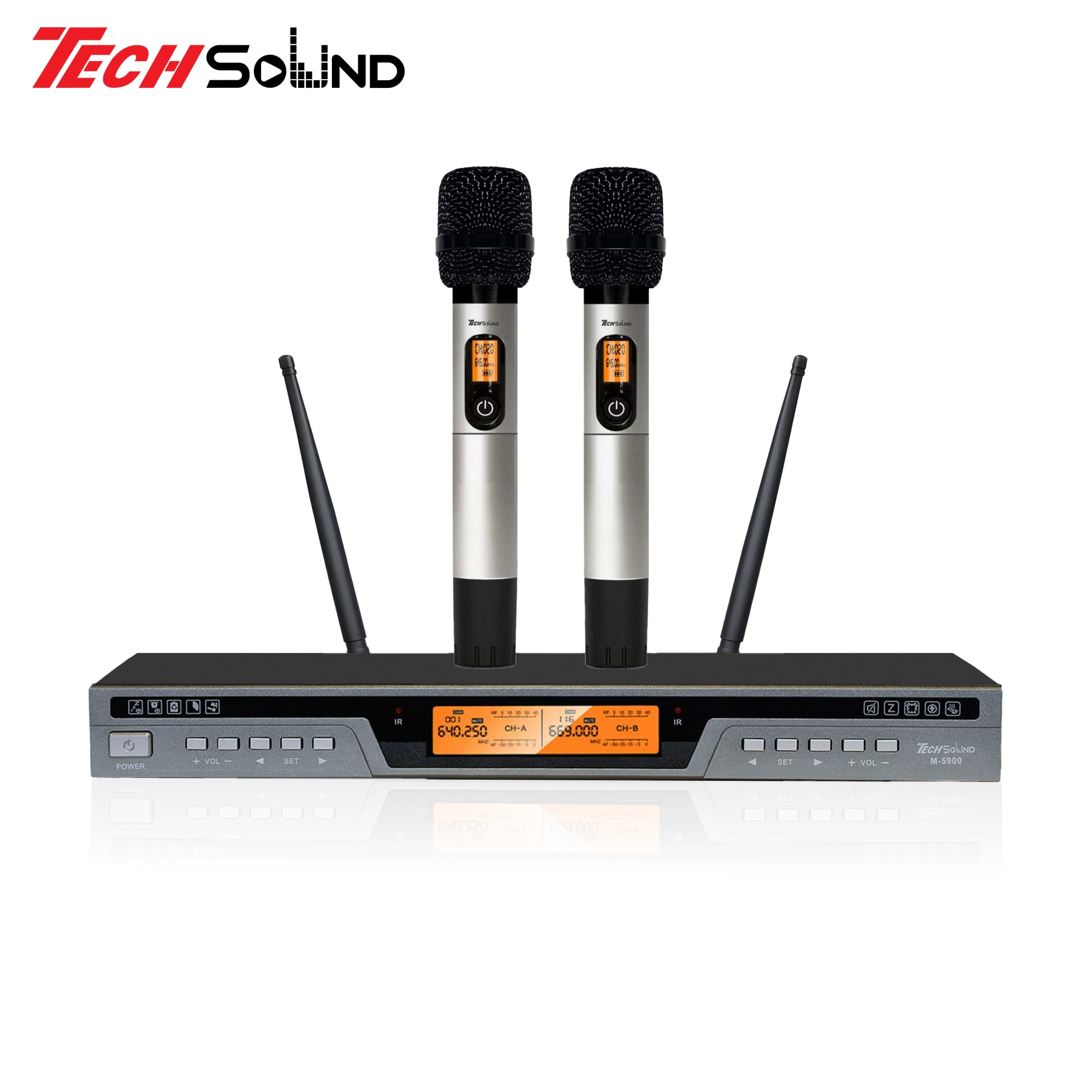

10. Micro không dây Techsound M5900

Techsound M5900 được bổ sung để biến phòng cinema thành không gian giải trí kết hợp karaoke.

Bộ micro sử dụng công nghệ không dây UHF, có 200 điểm tần số, dải đáp ứng âm thanh 35Hz–18kHz ±3dB và tỷ lệ tín hiệu trên nhiễu ≥85dB.

M5900 còn được TechSound trang bị các chức năng phục vụ karaoke như chống hú, limiter, tự dò tần số sạch, cảm biến khi micro rơi và khả năng tự tắt khi không sử dụng. Khoảng cách truyền dẫn được công bố có thể đạt trên 100m trong điều kiện phù hợp.

Nhờ đó, người dùng có thể sử dụng chung phòng cho xem phim, nghe nhạc và karaoke mà không cần xây dựng thêm một hệ thống micro riêng biệt.

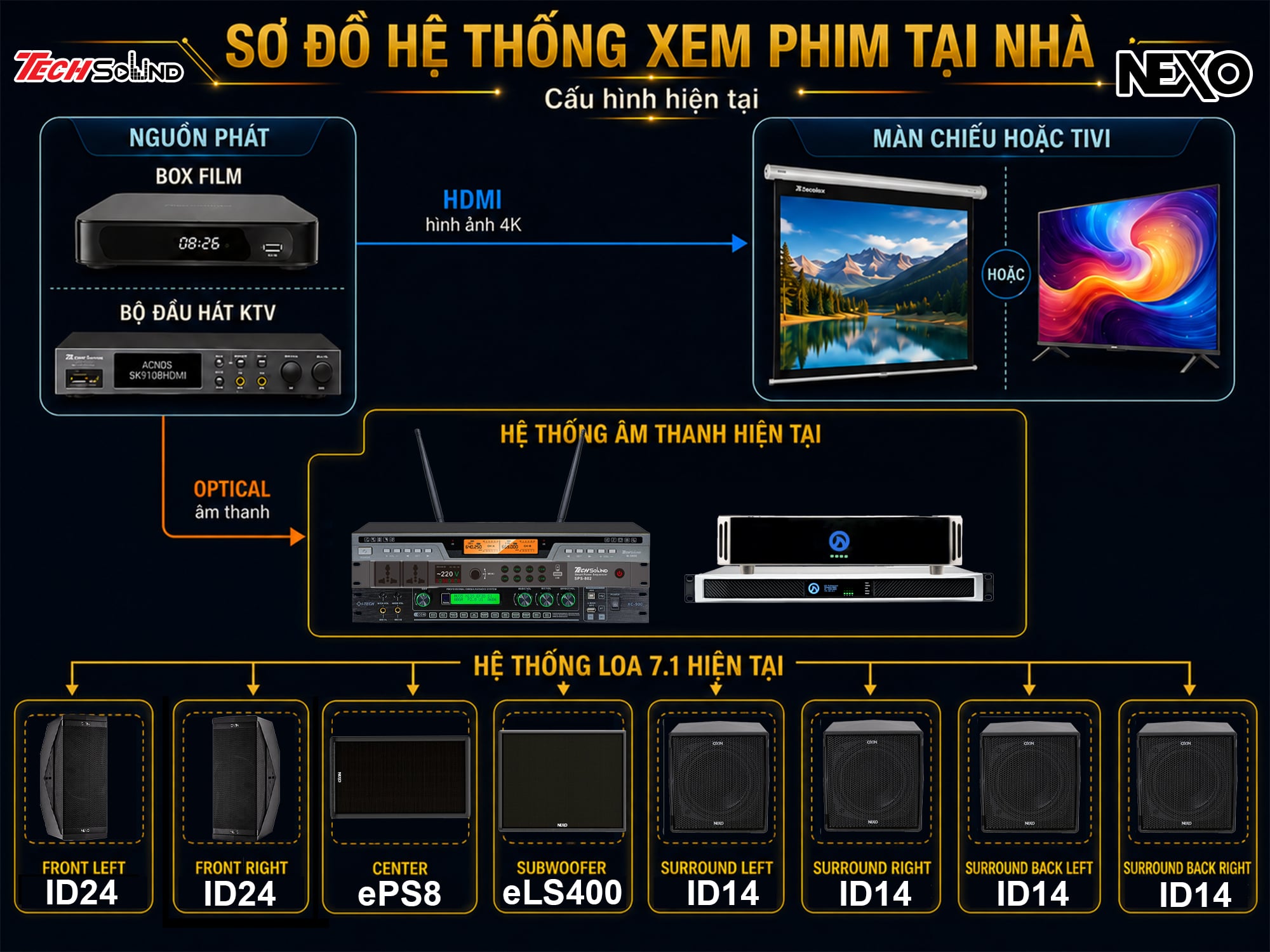

Nguyên lý hoạt động của hệ thống

Nguồn phát như box phim, đầu phát media hoặc đầu karaoke truyền hình ảnh tới tivi hoặc máy chiếu qua HDMI. Phần âm thanh được đưa vào I-tech XC-900 để thực hiện giải mã đa kênh.

XC-900 phân chia tín hiệu thành:

Main Left
Main Right
Center
Surround Left
Surround Right
Back Surround Left
Back Surround Right
LFE/Subwoofer

Các tín hiệu loa chính sau đó được đưa tới LEA Professional CS354 và CS124 để khuếch đại trước khi cấp tới hệ thống loa NEXO.

Sơ đồ chức năng có thể hiểu đơn giản:

Nguồn phát → I-tech XC-900 → LEA CS354 / CS124 → Hệ thống loa NEXO

Trong đó:

Main Left–Right → NEXO ID24
Center → NEXO ePS8
Surround Left–Right → NEXO ID14
Back Surround Left–Right → NEXO ID14
LFE → 2 × NEXO eLS400

Hai loa eLS400 cùng bổ sung năng lượng cho dải tần thấp, sau đó được căn chỉnh mức tín hiệu, crossover, delay và phase phù hợp với vị trí bố trí thực tế trong phòng.

Hệ thống Cinema 7.1 này đi theo hướng NEXO nhỏ gọn nhưng hiệu suất cao, rất phù hợp với phòng phim gia đình cần giữ tính thẩm mỹ.
