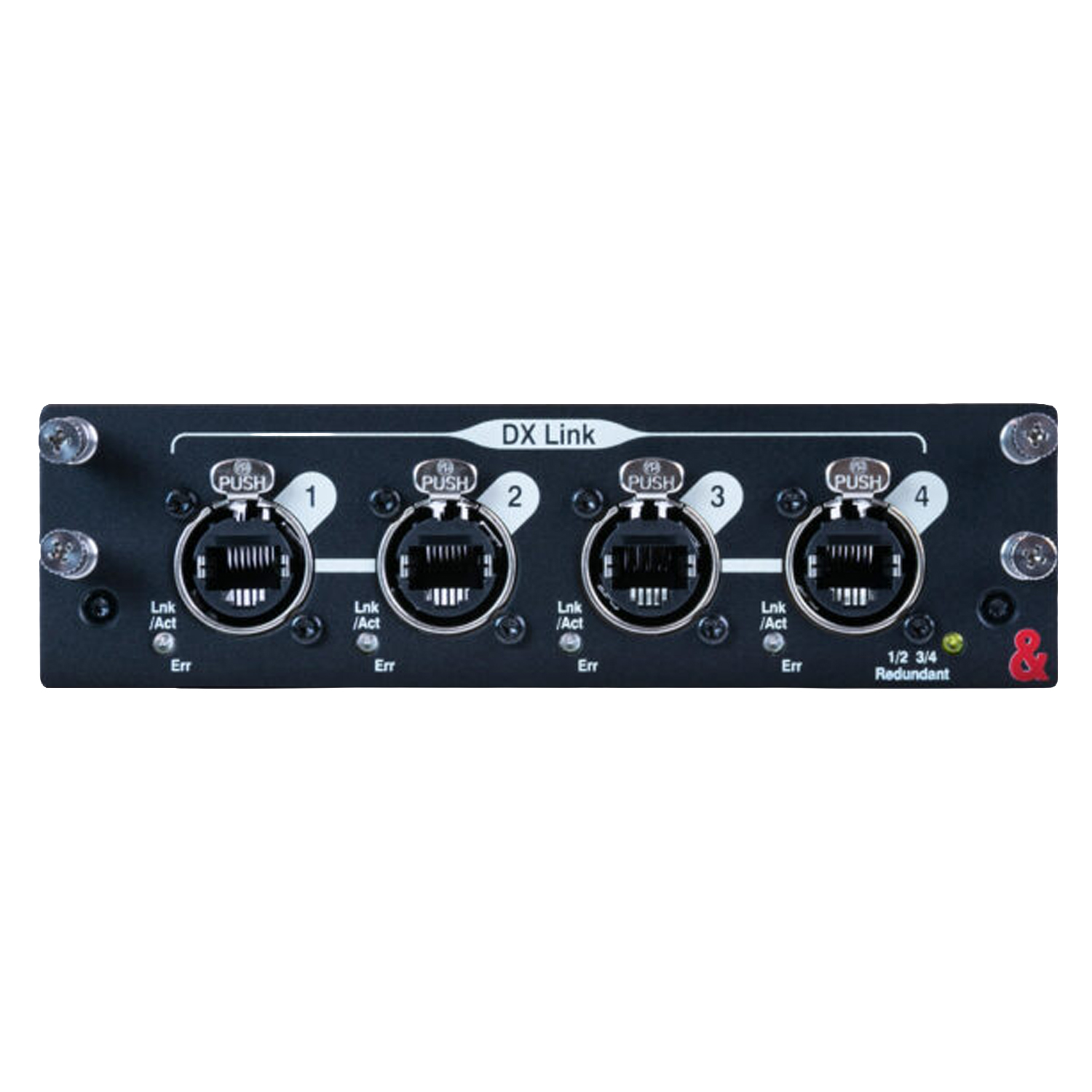

Allen & Heath M-DL-DXLINK-AX – Card mở rộng DX Link 128×128, 96kHz
Allen & Heath M-DL-DXLINK-AX là card giao tiếp DX Link dành cho hệ thống mixer Allen & Heath dLive và Avantis, cho phép mở rộng đáng kể số lượng đầu vào/đầu ra từ xa thông qua các DX Expander của hãng.
Card được trang bị 4 cổng DX Link, mỗi cổng truyền 32×32 kênh audio ở 96kHz, mang lại tổng dung lượng truyền tải lên tới 128×128 kênh. Các cổng DX Link có thể hoạt động ở chế độ Parallel để tối đa hóa số lượng I/O hoặc Redundant để tạo kết nối dự phòng cho những hệ thống yêu cầu độ an toàn cao.
Mở rộng I/O lên tới 128 input từ xa
Ở chế độ Parallel, cả 4 cổng DX Link hoạt động độc lập. Mỗi cổng có thể kết nối 1 DX32 hoặc tối đa 2 DX168, DX164-W, DX012 hoặc DX88-P theo cấu hình cascade tương thích.
Với cấu hình này, một module DX Link có thể bổ sung tối đa 128 remote inputs và 64 remote outputs cho hệ thống dLive hoặc Avantis.
Đây là giải pháp đặc biệt hữu ích khi một hệ thống cần nhiều stagebox hoặc I/O box tại sân khấu, amplifier rack, phòng máy hoặc nhiều vị trí khác nhau.
4 cổng DX Link 32×32 ở 96kHz
M-DL-DXLINK-AX cung cấp bốn cổng:
DX Link 1 – DX Link 4
Mỗi cổng mang:
32 Input × 32 Output @ 96kHz
Trong Parallel Mode, mapping cơ bản của card là:
DX Link | I/O Port Channels |
DX Link 1 | 1–32 |
DX Link 2 | 33–64 |
DX Link 3 | 65–96 |
DX Link 4 | 97–128 |
Nhờ đó, card cung cấp tổng đường truyền 128×128 kênh 96kHz giữa mixer và hệ thống DX Expander.
Parallel Mode và Redundant Mode
Parallel Mode ưu tiên số lượng I/O. Bốn cổng hoạt động độc lập, cho phép kết nối nhiều DX Expander nhất có thể.
Redundant Mode ưu tiên độ an toàn. Các cổng được ghép thành hai cặp:
DX Link 1 + 2
DX Link 3 + 4
Mỗi cặp sử dụng hai tuyến cáp đến cùng một DX Expander, tạo kết nối dự phòng. Nếu một tuyến cáp bị lỗi, hệ thống vẫn có đường kết nối còn lại trong cấu hình redundancy phù hợp.
Plug-and-Play
Một ưu điểm lớn của DX Link là cách triển khai đơn giản. Allen & Heath mô tả hệ thống theo hướng plug-and-play, không yêu cầu cấu hình mạng phức tạp.

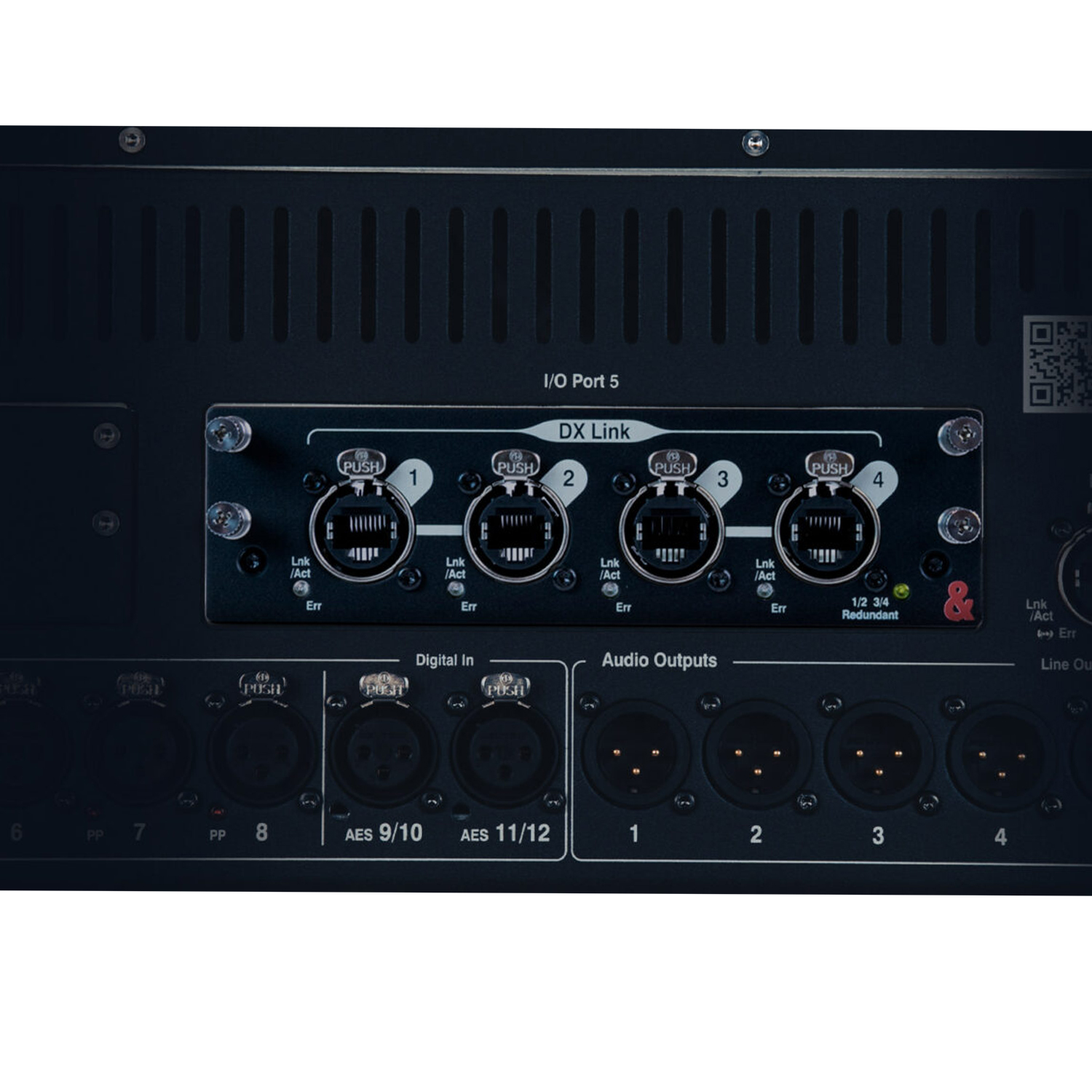

Sau khi lắp card vào I/O Port, kỹ thuật viên chỉ cần kết nối DX Expander và thực hiện patch tín hiệu trên màn hình I/O của dLive hoặc Avantis.
Kết nối locking etherCON
Bốn cổng DX Link sử dụng đầu nối locking etherCON, phù hợp với môi trường sân khấu và touring.
Theo Fitting Note hiện hành của Allen & Heath, DX Link sử dụng:
Cat5e hoặc cao hơn
với chiều dài cáp tối đa:
100 m cho mỗi kết nối DX Link.
Các LED bên cạnh từng cổng cung cấp trạng thái Link/Activity và cảnh báo lỗi stream. Card cũng có LED báo trạng thái Redundant Mode.
Tương thích DX Expander
Theo tài liệu hỗ trợ Allen & Heath cập nhật, M-DL-DXLINK hỗ trợ các DX Expander gồm DX32, DX168, DX164-W, DX012 và DX88-P.
Điều này cho phép xây dựng hệ thống I/O linh hoạt từ stagebox di động, wall-mount I/O đến các module rack chuyên nghiệp.
Tính năng nổi bật
- 4 cổng DX Link locking etherCON
- 32×32 kênh trên mỗi cổng
- Tổng đường truyền 128×128 kênh
- Sample rate 96kHz
- Mở rộng tối đa 128 remote inputs / 64 remote outputs
- Hỗ trợ Parallel Mode
- Hỗ trợ dual-cable Redundant Mode
- Kết nối Cat5e hoặc cao hơn tới 100 m
- Plug-and-play, không cần cấu hình mạng phức tạp
- Hỗ trợ DX32, DX168, DX164-W, DX012 và DX88-P
- Hỗ trợ DX automatic firmware matching
- Tương thích dLive và Avantis.
Ứng dụng
M-DL-DXLINK-AX phù hợp cho live sound, touring, sân khấu, nhà hát, broadcast, hội trường và installed sound cần mở rộng nhiều I/O từ xa.
Ví dụ một cấu hình lớn có thể triển khai theo dạng:
dLive / Avantis → M-DL-DXLINK-AX → DX168 / DX32 / DX88-P → Microphone, wireless, amplifier và thiết bị sân khấu
Card đặc biệt hữu ích khi cần mở rộng nhiều stagebox nhưng vẫn giữ toàn bộ hệ thống ở 96kHz và quản lý trực tiếp từ mixer.
