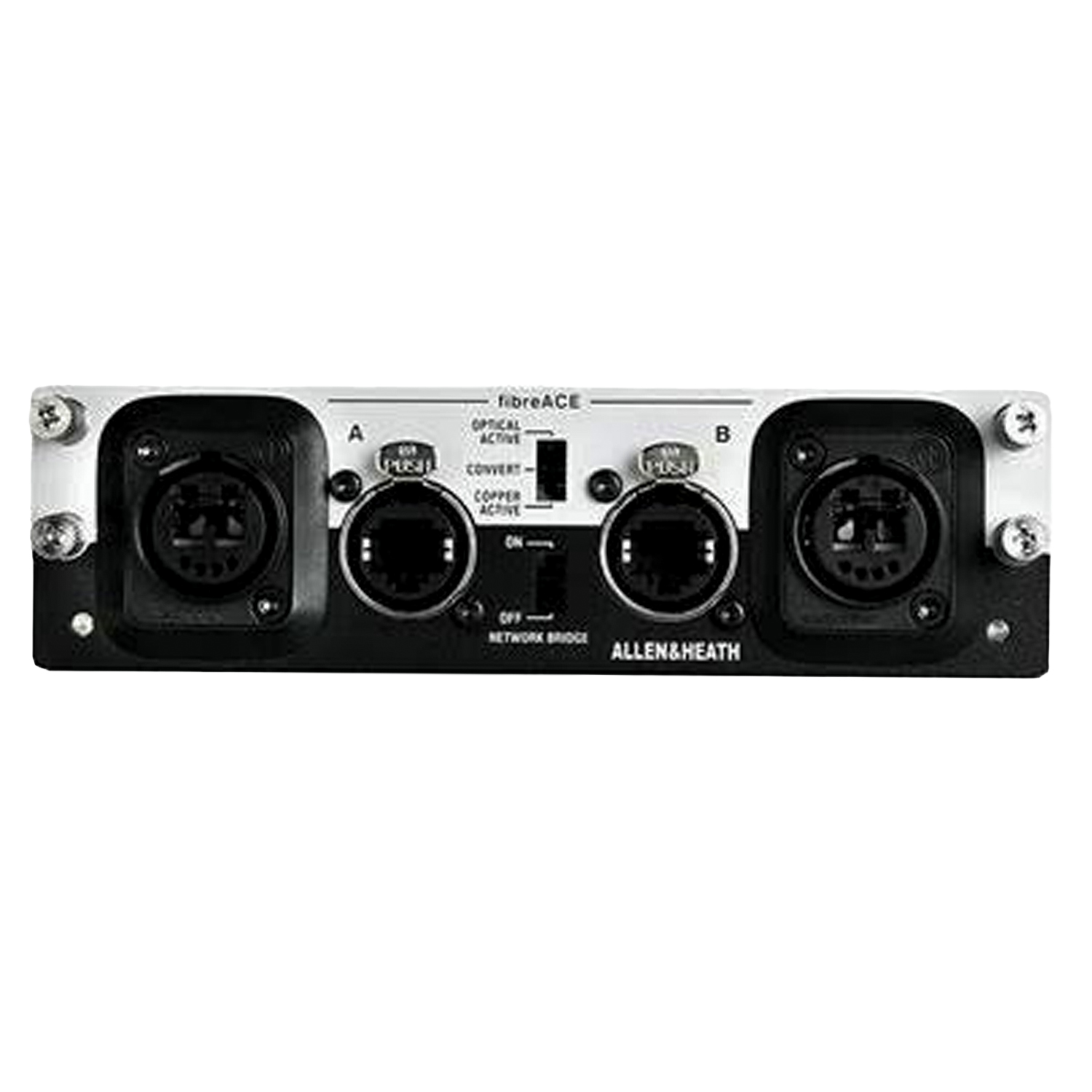

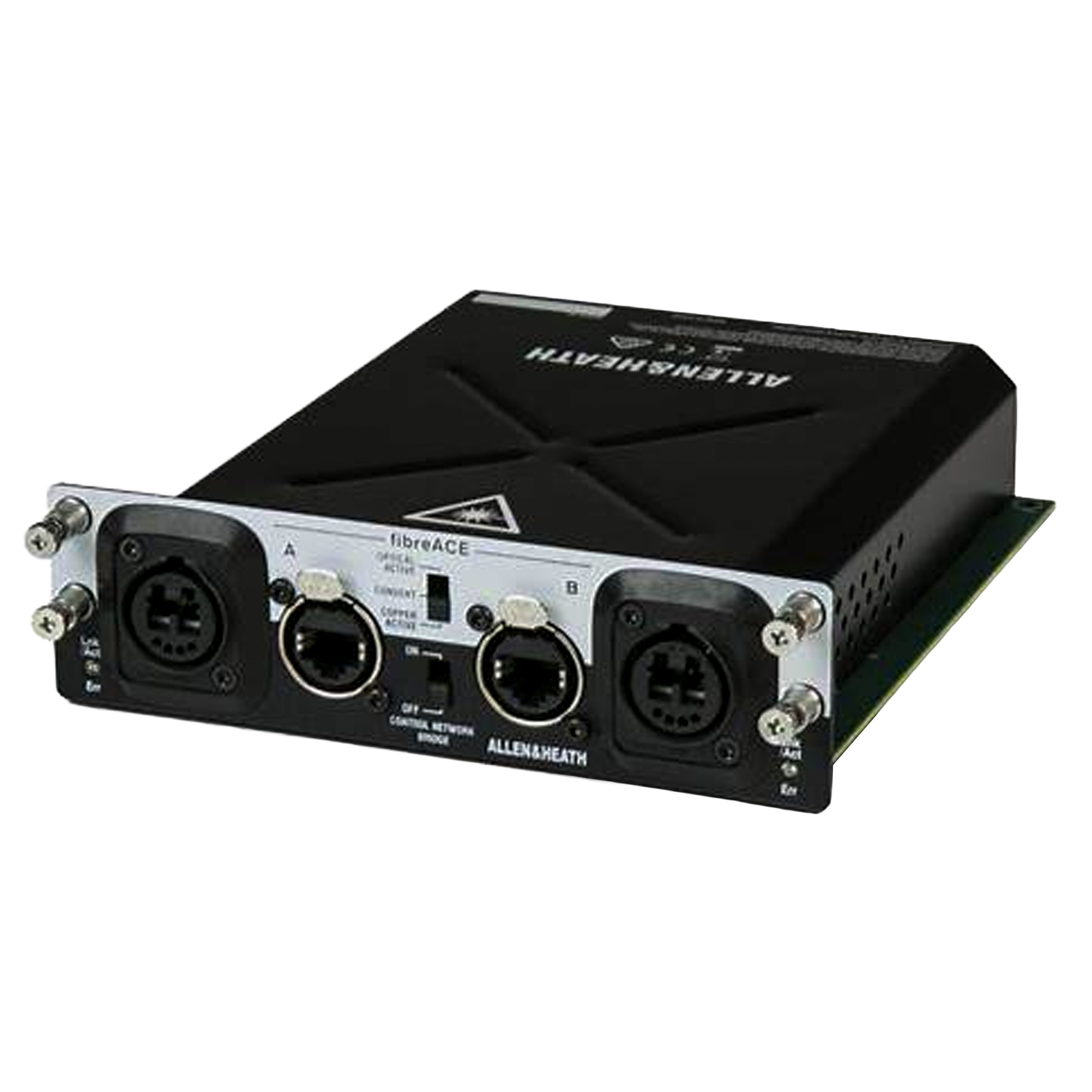

Allen & Heath M-DL-GOPT-AX – Card mạng fibreACE 128×128 96kHz

Allen & Heath M-DL-GOPT-AX là card giao tiếp mạng âm thanh fibreACE dành cho hệ thống mixer dLive và Avantis, cung cấp kết nối point-to-point lên tới 128×128 kênh âm thanh hai chiều ở 96kHz thông qua cáp mạng đồng CAT hoặc cáp quang multimode.

Card sử dụng giao thức độc quyền fibreACE/gigaACE của Allen & Heath để truyền đồng thời audio và dữ liệu điều khiển qua Ethernet, mang lại độ trễ cực thấp, khả năng dự phòng hai đường cáp và hỗ trợ truyền dữ liệu điều khiển TCP/IP trên cùng kết nối.

M-DL-GOPT-AX đặc biệt phù hợp cho digital split giữa FOH và Monitor, phân phối âm thanh khoảng cách xa, hệ thống touring, sân khấu lớn và installed sound.

128×128 kênh ở 96kHz

fibreACE cung cấp:

128 Input × 128 Output @ 96kHz

giữa hai hệ thống dLive hoặc Avantis.

Không giống các hệ thống Dante cần cấu hình routing thông qua phần mềm mạng, fibreACE được Allen & Heath thiết kế theo nguyên tắc plug-and-play point-to-point. Người dùng chỉ cần kết nối hai hệ thống, sau đó thiết lập patch và clock trực tiếp trên mixer.

3 chế độ hoạt động

M-DL-GOPT-AX hỗ trợ ba chế độ chính.

Copper Active sử dụng cáp mạng CAT5e hoặc cao hơn, hỗ trợ khoảng cách tối đa 100 m.

Optical Active sử dụng cáp quang multimode với đầu nối Neutrik opticalCON Duo, hỗ trợ khoảng cách lên tới 500 m.

Convert Mode cho phép thay thế kết nối CAT giữa dLive MixRack và Surface bằng kết nối cáp quang, đặc biệt hữu ích khi FOH cách xa sân khấu hoặc cần chống nhiễu điện trên tuyến truyền dài.

Kết nối quang opticalCON Duo

Đối với đường quang, Allen & Heath sử dụng đầu nối opticalCON Duo multimode.

Đầu opticalCON Duo trên card cũng tương thích LC-Duplex, cho phép sử dụng LC trong các cấu hình patch phù hợp. Đối với môi trường touring, Allen & Heath khuyến nghị sử dụng đầu nối locking opticalCON Duo vì độ bền cơ học cao hơn.

Theo hướng dẫn mới của Allen & Heath, hệ thống fibreACE nên sử dụng cáp:

• Multimode
• OM3 hoặc OM4
• Duplex fibre
• Tối đa 500 m

Với ứng dụng live ngoài trời, hãng khuyến nghị opticalCON Duo X-Treme.

Dual-cable Redundancy

M-DL-GOPT-AX hỗ trợ dual-cable redundancy ở cả:

• Copper Mode
• Fibre Mode

Nếu một tuyến cáp gặp sự cố, đường dự phòng giúp duy trì kết nối hệ thống mà không làm gián đoạn audio trong cấu hình redundancy phù hợp.

Đây là tính năng quan trọng đối với touring, broadcast và các chương trình lớn, nơi độ ổn định của kết nối FOH–Stage hoặc FOH–Monitor có yêu cầu cao.

Độ trễ cực thấp

Theo Allen & Heath, fibreACE có transport latency chỉ:

5 samples – khoảng 52 µs

ở hệ thống 96kHz.

Độ trễ rất thấp này khiến fibreACE phù hợp cho digital split và liên kết trực tiếp giữa các mixer trong hệ thống live chuyên nghiệp.

Control Network Bridge

Card được trang bị Switchable Control Network Bridge.

Khi sử dụng Optical Active hoặc Copper Active, dữ liệu điều khiển của dLive/Avantis và dữ liệu Ethernet TCP/IP của thiết bị bên thứ ba có thể được tunnel qua cùng kết nối fibreACE.

Ví dụ:

FOH dLive → fibreACE → Monitor dLive

Một laptop chạy dLive Director có thể truy cập hệ thống ở đầu bên kia thông qua cùng đường fibreACE khi cấu hình Network Bridge phù hợp.

Control Network Bridge không hoạt động trong Convert Mode.

Thông số kênh, sample rate, độ trễ, chế độ hoạt động, khoảng cách truyền và redundancy được Allen & Heath công bố trực tiếp trên trang fibreACE và Fitting Note chính thức.

Tính năng nổi bật

• 128×128 kênh hai chiều
• Hoạt động ở 96kHz
• Độ trễ cực thấp chỉ 5 samples / 52 µs
• Truyền audio và control trên cùng kết nối
• Copper Mode qua CAT5e lên tới 100 m
• Fibre Mode lên tới 500 m
• Đầu nối Neutrik opticalCON Duo
• Tương thích LC-Duplex
• Hỗ trợ multimode OM3 / OM4
• Convert Mode cho dLive MixRack ↔ Surface
• Hỗ trợ dual-cable redundancy
• Redundancy cho cả Copper và Fibre
• Switchable Control Network Bridge
• Tunnel dữ liệu TCP/IP qua fibreACE
• Không cần máy tính để thiết lập kết nối
• Tương thích dLive và Avantis
• Phù hợp cho digital split và audio distribution quy mô lớn.

Ứng dụng

M-DL-GOPT-AX phù hợp cho Live Sound, Touring, FOH/Monitor digital split, nhà hát, broadcast, sân khấu lớn và hệ thống âm thanh lắp đặt cố định.

Một cấu hình điển hình:

dLive FOH → FibreACE 500 m → dLive Monitor

hoặc:

dLive Surface → FibreACE → dLive MixRack

Nhờ khả năng truyền 128×128 kênh 96kHz trên khoảng cách tới 500 m, card đặc biệt hữu ích tại những địa điểm mà giới hạn 100 m của CAT5e không đáp ứng được yêu cầu.
