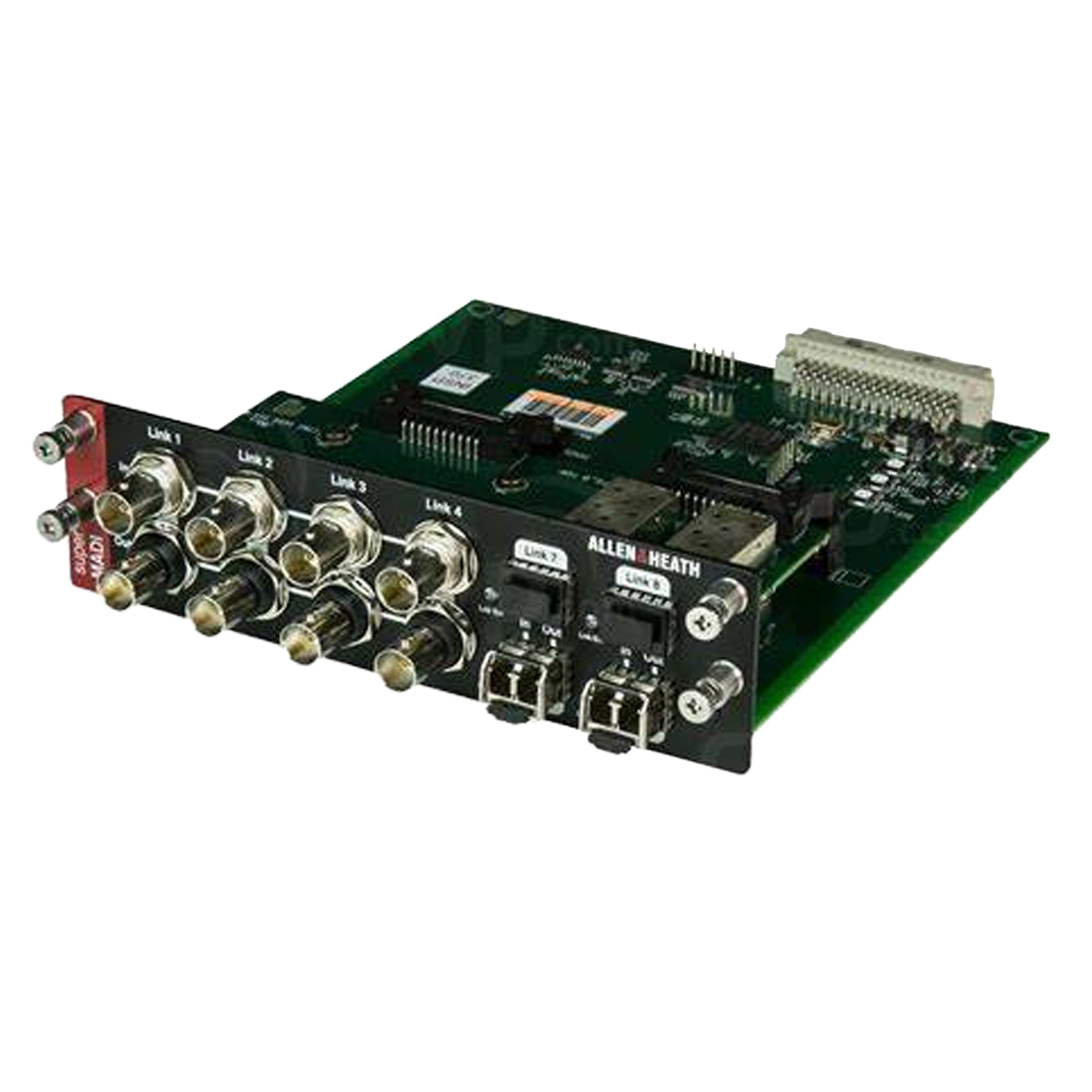

Allen & Heath M-DL-SMADI-AX – Card superMADI 128×128 cho dLive và Avantis
Allen & Heath M-DL-SMADI-AX là card giao tiếp âm thanh số superMADI dành cho hệ thống dLive và Avantis, cung cấp giao diện 128×128 kênh MADI ở 48kHz hoặc 96kHz theo tiêu chuẩn AES10 MADI.
Card hỗ trợ cả kết nối coaxial 75Ω qua BNC và kết nối MADI quang thông qua module SFP, giúp tích hợp dLive hoặc Avantis với mixer, router, recorder, broadcast infrastructure và các thiết bị MADI của bên thứ ba.
128×128 kênh MADI ở 48kHz / 96kHz
superMADI cung cấp tối đa:
128 Input × 128 Output
và cho phép vận hành ở:
- 48kHz MADI
- 96kHz High Speed MADI
- 96kHz SMux MADI
Hai chế độ 96kHz HighSpeed và SMux giúp card tương thích tốt hơn với nhiều thiết bị MADI của các hãng khác nhau.

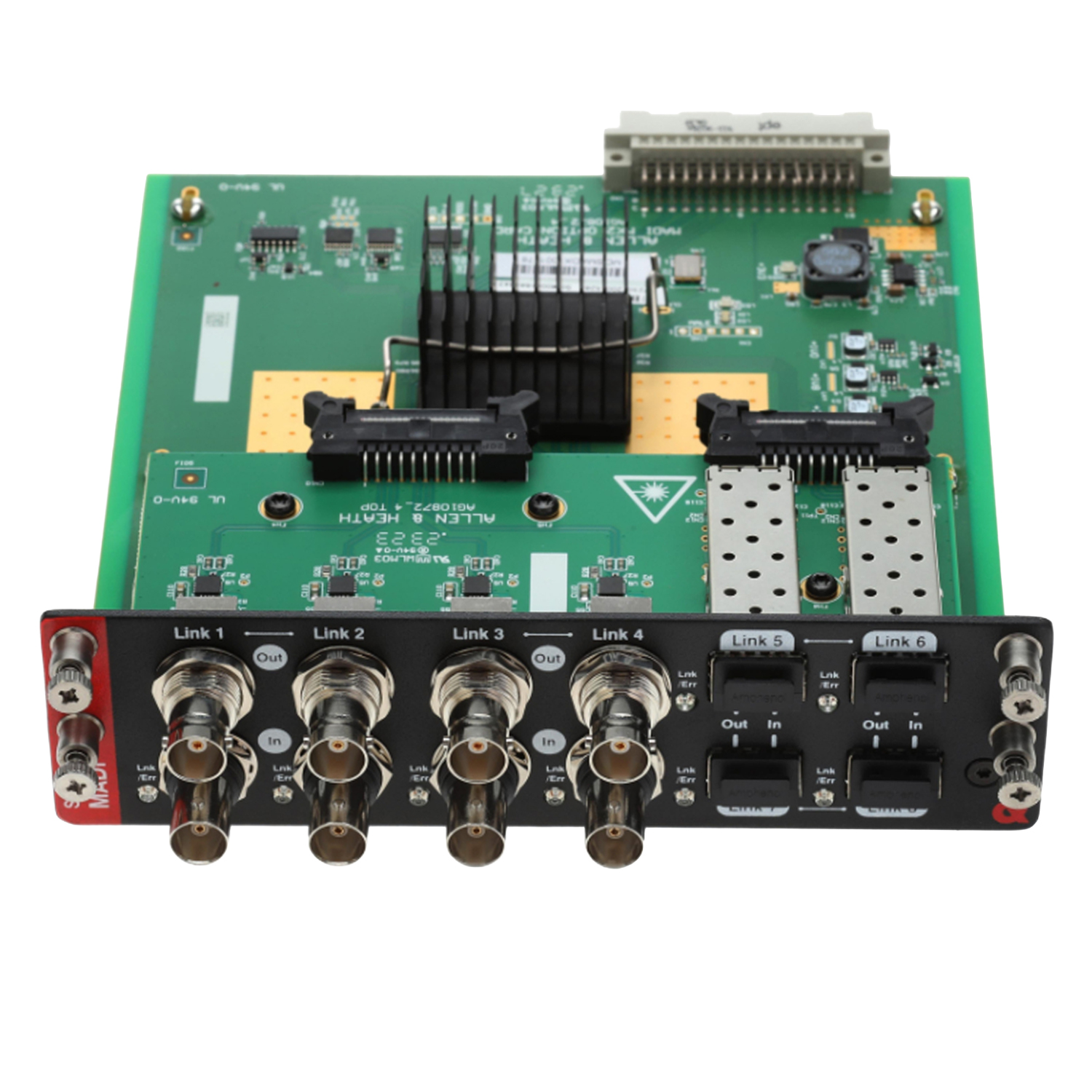

8 cổng BNC – 4 MADI Links
Mặt card được trang bị:
8 × BNC = 4 cặp MADI In/Out
tương ứng Link 1–4.
Các cổng sử dụng cáp coaxial tiêu chuẩn 75Ω. Sample rate và redundancy có thể được cấu hình theo từng cặp link.
Allen & Heath công bố chiều dài cáp BNC lên tới 150 m khi kết nối với thiết bị Allen & Heath tương thích.
4 khe SFP cho MADI qua cáp quang
Ngoài BNC, M-DL-SMADI-AX có:
4 × SFP slots
tương ứng Link 5–8, cho phép lắp module transceiver để truyền MADI qua fibre optic. SFP module không được cung cấp kèm card.
Một ưu điểm của thiết kế này là người dùng có thể lựa chọn SFP phù hợp với hệ thống:
- Multimode
- Single-mode
- bước sóng phù hợp với thiết bị MADI bên kia
- khoảng cách truyền phù hợp với công trình.
Allen & Heath yêu cầu SFP sử dụng phải hỗ trợ tốc độ dữ liệu MADI 125 Mbit/s và khuyến nghị module multimode Broadcom HFBR-57E0PZ đã được hãng kiểm tra khả năng tương thích.
BNC và Optical routing độc lập
Một điểm mạnh của superMADI là tín hiệu trên các cổng BNC và Optical có thể được route độc lập.
128 input/output của I/O Port có thể được ánh xạ tới các MADI link theo từng block 32 kênh.
Ví dụ, kỹ thuật viên có thể sử dụng một số link cho:
FOH ↔ Monitor
và các link khác cho:
Broadcast / Recording / Third-party MADI system
trên cùng một superMADI card.
Redundancy linh hoạt
Redundancy có thể được bật hoặc tắt theo từng cặp MADI Link.
Ví dụ, với BNC, Allen & Heath đưa ra các cấu hình như:
- 128 kênh @96kHz, không redundancy
- 128 kênh @48kHz với redundancy
- 64 kênh @96kHz với redundancy
- hoặc kết hợp các cấu hình khác tùy hệ thống.
Điều này đặc biệt hữu ích trong các hệ thống broadcast, touring hoặc live production cần đường truyền dự phòng.
Tích hợp thiết bị MADI của bên thứ ba
superMADI tuân theo tiêu chuẩn AES10 MADI, vì vậy card có thể kết nối Allen & Heath với nhiều thiết bị MADI khác như:
- Digital mixer
- Broadcast router
- Audio interface
- Multitrack recorder
- Converter
- MADI distribution system.
Allen & Heath đặc biệt đề cập ứng dụng high-channel-count digital split giữa FOH và Monitor khi kết nối với console MADI của bên thứ ba.
Tương thích dLive và Avantis
Tài liệu hỗ trợ hiện hành của Allen & Heath xác nhận M-DL-SMADI có thể được lắp vào I/O Port của dLive hoặc Avantis.
Đối với dLive, hãng yêu cầu tối thiểu firmware V1.51 cho superMADI.
Các thông số trên được lấy từ superMADI Product Page và M-DL-SMADI Fitting Note chính thức của Allen & Heath.
Tính năng nổi bật
- 128×128 kênh MADI
- Hỗ trợ 48kHz và 96kHz
- Tiêu chuẩn AES10 MADI
- 96kHz HighSpeed hoặc SMux
- 8 BNC / 4 MADI coax links
- 4 khe SFP / 4 optical links
- BNC và optical có thể routing độc lập
- Hỗ trợ multimode hoặc single-mode fibre tùy SFP
- SFP có thể lựa chọn theo khoảng cách và thiết bị kết nối
- Sample rate cấu hình độc lập theo link
- Switchable redundancy
- Routing theo block 32 kênh
- Tích hợp console MADI của bên thứ ba
- Phù hợp digital split FOH/Monitor
- Tương thích Allen & Heath dLive và Avantis.
Ứng dụng
M-DL-SMADI-AX phù hợp cho Live Sound, Touring, Broadcast, Recording, FOH/Monitor digital split và hệ thống âm thanh lắp đặt.
Một cấu hình điển hình:
dLive FOH → superMADI → Console Monitor MADI
hoặc:
Avantis → superMADI Optical → Broadcast / Recording System
Card đặc biệt hữu ích khi hệ thống cần trao đổi số lượng lớn kênh với thiết bị MADI mà vẫn duy trì 96kHz.
