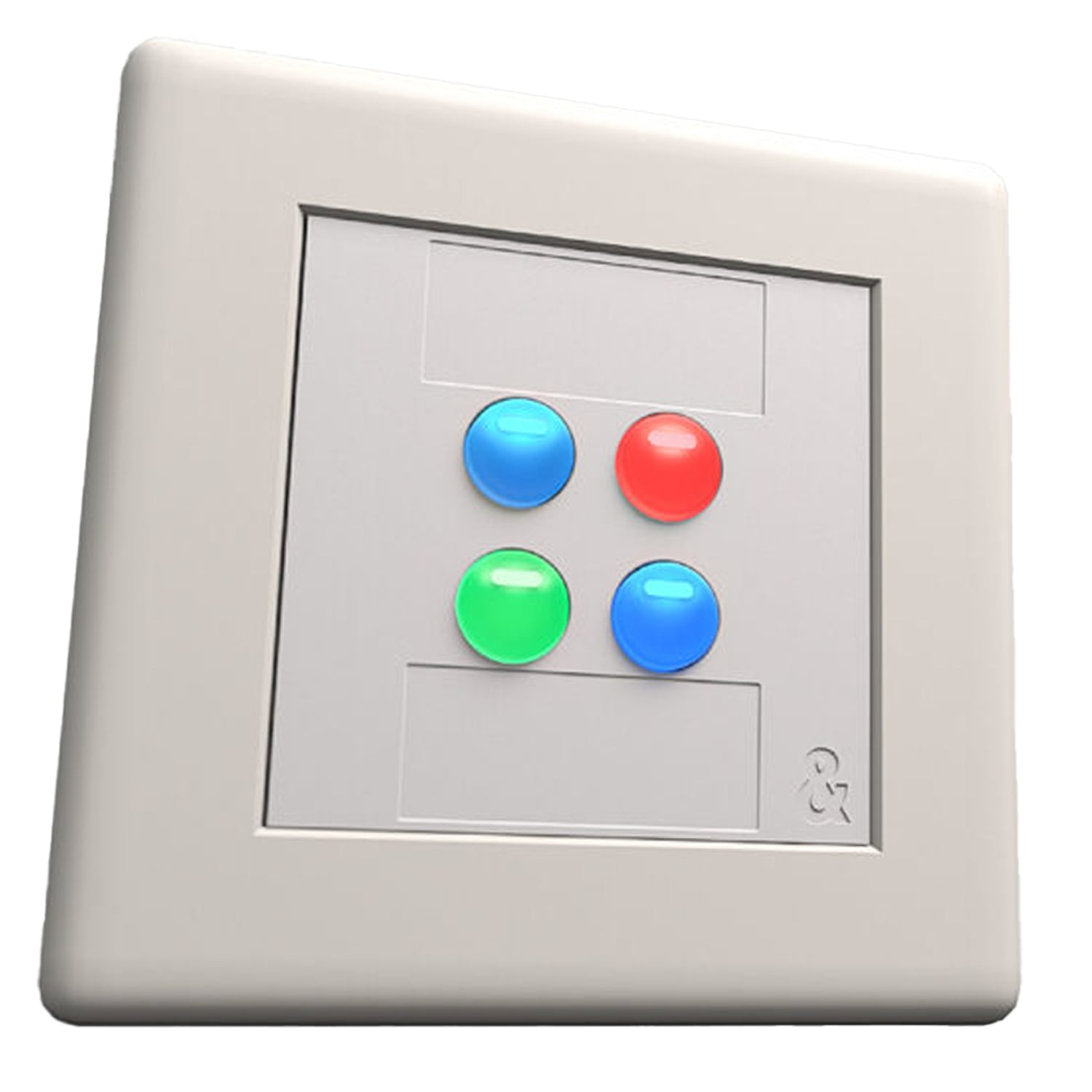

Allen & Heath IP4-WH-EU – Bộ điều khiển gắn tường 4 nút PoE, màu trắng

Allen & Heath IP4-WH-EU là bộ điều khiển gắn tường thuộc dòng IP Series, được thiết kế để cung cấp khả năng điều khiển hệ thống âm thanh đơn giản, trực quan cho người sử dụng không chuyên.

Thiết bị được trang bị 4 nút nhấn có đèn nền có thể cấu hình, cho phép thực hiện các chức năng thiết yếu như điều chỉnh mức âm lượng, mute, lựa chọn nguồn tín hiệu, gọi Scene/Preset và điều khiển phòng. IP4 đặc biệt phù hợp với các hệ thống âm thanh lắp đặt cố định cần nhiều điểm điều khiển đơn giản tại từng khu vực.

Phiên bản IP4-WH-EU có màu trắng và sử dụng form factor EU/UK, phù hợp với hộp âm tường tiêu chuẩn Anh BS 4662 và tiêu chuẩn châu Âu DIN 49073, đồng thời tương thích với mặt Honeywell / MK Elements hoặc tương đương.

4 nút điều khiển có đèn nền

IP4 sử dụng 4 Illuminated Configurable Buttons. Chức năng của từng nút được lập trình theo yêu cầu của hệ thống, giúp người dùng chỉ tiếp cận những chức năng cần thiết thay vì phải thao tác trực tiếp trên bộ xử lý hoặc mixer.

Theo Allen & Heath, các chức năng được hỗ trợ gồm:

• Level Up / Down – tăng hoặc giảm mức âm lượng
• Mute
• Source Selector – lựa chọn nguồn tín hiệu
• External & IP Control
• Scene / Preset Select
• Room Control

Các nút có đèn nền giúp trạng thái điều khiển dễ quan sát trong quá trình sử dụng.

Kết nối TCP/IP qua Ethernet

IP4 giao tiếp với hệ thống thông qua kết nối mạng TCP/IP tiêu chuẩn. Thiết bị sử dụng cổng Fast Ethernet 100 Mbps, cho phép triển khai trên hạ tầng Ethernet thông thường và hoạt động cùng các controller, máy tính hoặc thiết bị mạng khác.

Có thể kết nối nhiều IP Controller trong cùng hệ thống thông qua Ethernet switch để bố trí các điểm điều khiển tại nhiều phòng hoặc nhiều zone khác nhau.

Cấp nguồn trực tiếp qua PoE

Allen & Heath IP4 được cấp nguồn trực tiếp thông qua kết nối mạng Power over Ethernet – PoE, giúp không cần sử dụng adapter nguồn riêng tại vị trí gắn tường.

Thiết bị tương thích với:

• IEEE 802.3af
• IEEE 802.3at

Công suất tiêu thụ tối đa của IP4 là 2,5 W.

Allen & Heath khuyến nghị sử dụng cáp STP CAT5 hoặc cao hơn, với chiều dài kết nối tối đa 100 m.

Phiên bản EU/UK

Khác với IP4-WH-US dạng chữ nhật đứng, IP4-WH-EU sử dụng module kích thước 50 × 33 × 50 mm, phù hợp với tiêu chuẩn lắp đặt của Anh và châu Âu.

Theo hướng dẫn chính thức của Allen & Heath:

• Hộp âm tường UK: BS 4662
• Hộp âm tường EU: DIN 49073
• Độ sâu hộp tối thiểu: 30 mm
• Faceplate: Honeywell / MK Elements hoặc tương thích

Lưu ý: faceplate trang trí bên ngoài không được bao gồm theo tiêu chuẩn sản phẩm; Allen & Heath cho biết faceplate cho phiên bản EU có thể được đặt riêng.

Tương thích hệ thống Allen & Heath

IP4 được Allen & Heath phát triển cho các môi trường installed audio sử dụng:

AHM
Avantis
dLive

Allen & Heath công bố IP4 là bộ điều khiển 4 nút dành cho việc đơn giản hóa thao tác trên các hệ thống AHM, Avantis và dLive trong các ứng dụng âm thanh lắp đặt.

Việc cấu hình có thể được thực hiện thông qua:

• AHM System Manager
• Avantis Director
• dLive Director

Đối với AHM, tài liệu Getting Started Guide hiện tại yêu cầu AHM firmware V1.52 hoặc cao hơn để làm việc với IP4.

Tự động đồng bộ firmware

IP4 hỗ trợ Automatic Firmware Matching. Nếu firmware trên IP Controller khác với phiên bản của hệ thống chủ, mixer hoặc processor tương thích có thể tự động cập nhật firmware của controller khi khởi động.

Tính năng này giúp giảm công việc bảo trì khi triển khai nhiều IP4 trong cùng một hệ thống.

Các thông số mạng, PoE, công suất, nhiệt độ, kích thước và trọng lượng trên lấy trực tiếp từ Allen & Heath IP4 Technical Datasheet – Issue 1.

Tính năng nổi bật

• 4 nút có đèn nền có thể lập trình
• Điều chỉnh Level Up / Down
• Điều khiển Mute
• Source Selection
• Scene / Preset Recall
• Room Control
• External & IP Control
• Kết nối TCP/IP
• Fast Ethernet 100 Mbps
• Cấp nguồn trực tiếp qua PoE
• Hỗ trợ 802.3af và 802.3at
• Công suất tiêu thụ tối đa chỉ 2,5 W
• Cáp mạng dài tối đa 100 m
• Tự động đồng bộ firmware
• Phiên bản EU/UK
• Tương thích MK Elements
• Thiết kế màu trắng phù hợp các không gian lắp đặt hiện đại.

Ứng dụng

Allen & Heath IP4-WH-EU phù hợp cho các hệ thống âm thanh lắp đặt tại nhà hàng, khách sạn, resort, trường học, phòng họp, hội nghị, không gian bán lẻ, trung tâm giải trí và hệ thống âm thanh đa vùng. Allen & Heath định vị IP4 cho các môi trường retail, hospitality, education và leisure, nơi cần giao diện điều khiển đơn giản cho người sử dụng cuối.

Ví dụ, bốn nút của IP4 có thể được kỹ thuật viên lập trình thành:

Volume + / Volume − / Source / Mute

hoặc:

Preset 1 / Preset 2 / Preset 3 / Mute

nhằm giúp nhân viên vận hành hệ thống mà không cần truy cập trực tiếp vào phần mềm quản lý.
