Allen & Heath ME-U – Hub PoE 10 cổng cho hệ thống Personal Monitoring ME
Allen & Heath ME-U là hub chuyên dụng cấp nguồn PoE và audio digital cho nhiều bộ trộn monitor cá nhân ME-1 và ME-500. Thiết bị được thiết kế theo chuẩn touring, dạng rack 2U, với 10 cổng EtherCON locking, mỗi cổng có thể truyền đồng thời audio và nguồn tới một personal mixer ME.
ME-U đặc biệt phù hợp cho sân khấu, nhà hát, ban nhạc, nhà thờ, studio và các hệ thống IEM cần nhiều người chơi tự điều chỉnh monitor mix của riêng mình.
10 cổng EtherCON – Audio + PoE

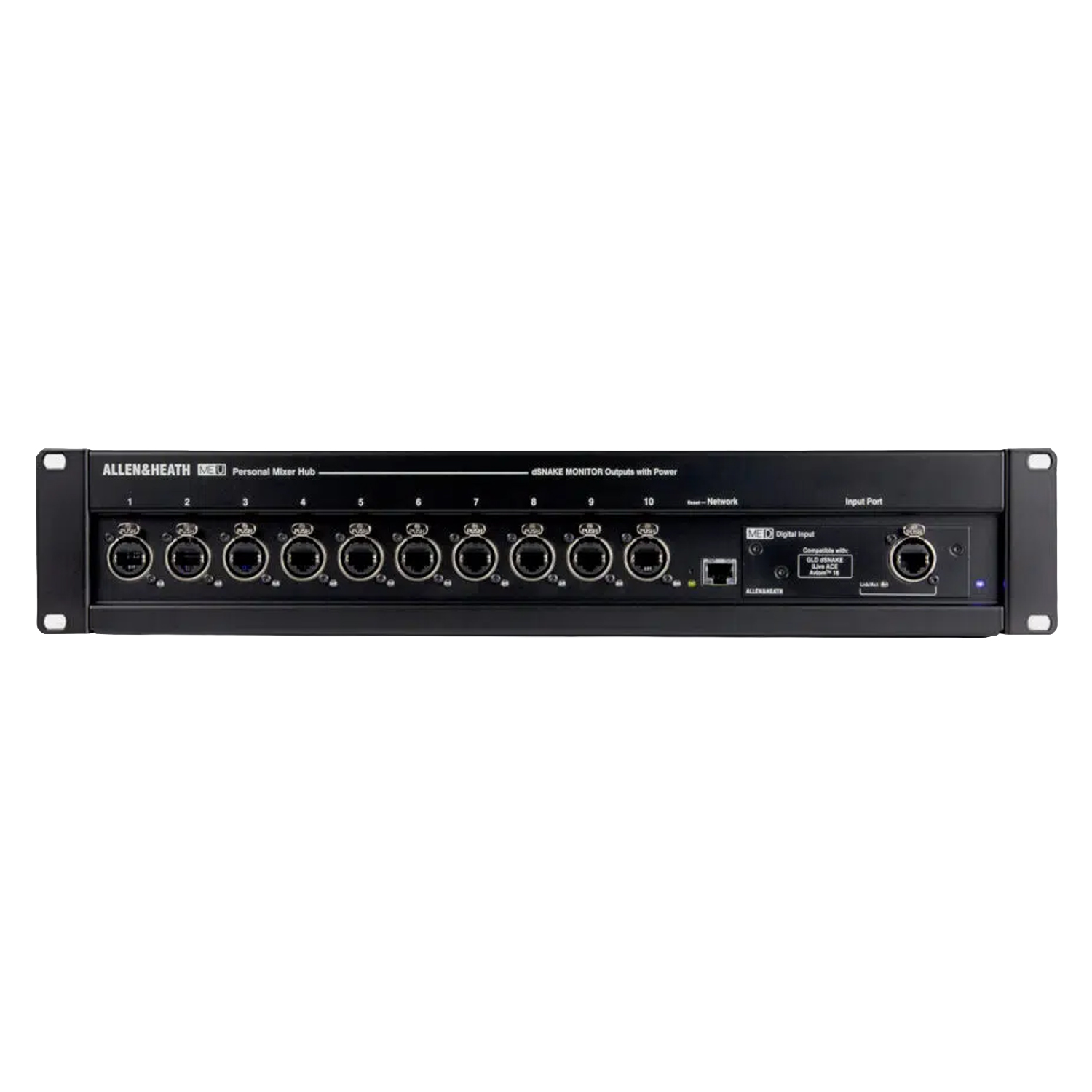

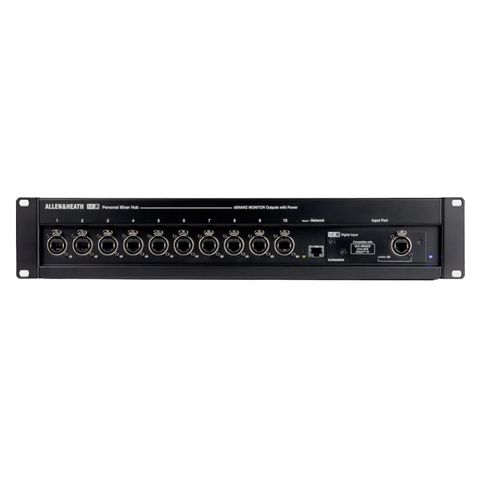

ME-U có 10 Output Ports ở mặt trước. Mỗi cổng cung cấp:
- Audio digital
- PoE
- Channel names
- Stereo link information
- Locking EtherCON connection
và có thể cấp tối đa 15W PoE trên mỗi cổng.
Mỗi port có thể kết nối trực tiếp tới:
ME-1 hoặc ME-500.
Một ME-U vì vậy có thể cấp nguồn trực tiếp cho tối đa 10 personal mixers.
Tối đa 40 nguồn audio
ME-U có thể phân phối tối đa 40 audio sources tới hệ thống ME. Khi sử dụng với ME-1, người chơi có thể truy cập tới 40 nguồn; ME-500 sử dụng tối đa 16 mono/stereo channels theo thiết kế của chính ME-500.
ME-U hoạt động ở:
48 kHz / 24-bit
và User Guide hiện hành ghi rõ input của ME-U chỉ hoạt động với audio 48 kHz / 24-bit.
ME-D Input Card đi kèm tiêu chuẩn
ME-U được cung cấp sẵn ME-D Digital Input Card.
ME-D hỗ trợ kết nối với:
- dLive – ME Monitor Port
- Qu – dSNAKE
- GLD – dSNAKE
- SQ – SLink ở dSNAKE mode
- Avantis – SLink ở dSNAKE mode
- iLive – ACE
- Aviom A-Net 16.
Với các hệ Allen & Heath tương thích như Qu, SQ, Avantis hoặc dLive, mixer có thể gửi 40 audio channels, đồng thời truyền channel names và stereo-link information tới ME-U.
Hỗ trợ Dante tùy chọn
ME-U có khe input card có thể thay thế bằng M-DANTE.
Card M-DANTE hỗ trợ giao tiếp Dante tới 64×64 channels ở 48 kHz, cho phép đưa audio từ mixer hoặc audio interface hỗ trợ Dante vào hệ thống ME. Tuy nhiên ME-U vẫn phân phối tối đa 40 source channels tới hệ ME-1.
Điều này cho phép sử dụng ME-U với nhiều mixer thương hiệu khác, không nhất thiết phải là Allen & Heath.
Hỗ trợ MADI
Ngoài Dante, ME-U còn hỗ trợ M-MADI option card.
M-MADI có thể nhận tín hiệu MADI từ mixer hoặc audio interface và đưa các source cần thiết tới hệ thống ME ở 48 kHz.
Ngoài ra User Guide còn liệt kê các option như Waves SoundGrid V2 và EtherSound cho những hệ thống tương thích.
Tương thích DiGiCo
Allen & Heath cũng hỗ trợ workflow với DiGiCo DMI-ME.
DMI-ME được lắp vào mixer DiGiCo tương thích, sau đó kết nối tới standard input card của ME-U để đưa tối đa 40 channels vào hệ Personal Monitoring ME.
Daisy-chain nhiều ME-U
Khi cần hơn 10 personal mixers, có thể nối thêm ME-U.
Allen & Heath cho biết hai hub ME-U có thể tạo kết nối cho tối đa 19 ME-1/ME-500 khi dùng cấu hình linking giữa hai hub.
Hệ thống ME có thể tiếp tục mở rộng bằng nhiều hub hoặc daisy-chain các personal mixer tùy cấu hình.
Kết nối ME bằng CAT5e tới 100 m
Allen & Heath khuyến nghị sử dụng:
STP CAT5e hoặc cao hơn
với chiều dài tối đa:
100 m cho mỗi đường cáp.
Hãng cũng khuyến nghị sử dụng đầu locking EtherCON để tăng độ chắc chắn trong hệ thống touring.
Browser-based Setup
ME-U có một cổng Network RJ45 dành cho cấu hình bằng trình duyệt trên PC hoặc Mac.
Có thể kiểm tra và chỉnh:
- Firmware
- Nhiệt độ thiết bị
- Input source
- Clock Sync
- Trạng thái từng port
- Trạng thái PoE
- Network settings
- Channel names
- Stereo links.
Máy tính chỉ cần dùng khi cấu hình; sau khi hoàn thành, ME-U hoạt động độc lập không cần kết nối máy tính.
Lưu ý quan trọng về cổng Network và PoE
ME-U không phải switch mạng PoE thông thường.
Allen & Heath ghi rõ các Output Port của ME-U chỉ được thiết kế để kết nối với Allen & Heath ME products; không nên cắm các mixer hoặc thiết bị Ethernet khác vào các output này.
Cổng Network riêng trên mặt trước dùng cho setup/configuration, không phải cổng Dante và không phải output audio ME.
Rackmount 2U
ME-U sử dụng chassis touring-grade với rack ears 19 inch tích hợp sẵn và chiếm 2U rack space. Có thể đặt trên mặt bàn hoặc lắp cố định trong rack/flightcase.
Thiết bị sử dụng nguồn AC universal tích hợp bên trong và hệ thống quạt làm mát.
Các giá trị nguồn, PoE, kích thước và trọng lượng được lấy trực tiếp từ ME-U Technical Datasheet chính hãng Allen & Heath.
Tính năng nổi bật
- 10 cổng PoE + Audio
- Locking EtherCON
- 15W PoE mỗi cổng
- Tối đa 40 audio sources
- 24-bit / 48 kHz
- Cấp nguồn trực tiếp cho tối đa 10 ME-1/ME-500
- ME-D Input Card đi kèm
- Hỗ trợ dLive, Avantis, SQ, Qu, GLD và iLive
- Tương thích Aviom A-Net16
- Dante tùy chọn
- MADI tùy chọn
- Hỗ trợ DiGiCo qua DMI-ME
- Browser-based configuration
- Nhận channel names và stereo links
- Daisy-chain nhiều ME-U
- Cáp CAT5e tối đa 100 m
- Touring-grade construction
- Rackmount 19 inch / 2U.
