Allen & Heath M-DL-DANT64-AX – Card Dante 64×64 cho dLive và Avantis
Allen & Heath M-DL-DANT64-AX là card giao tiếp mạng âm thanh Dante 64×64, được thiết kế để tích hợp mixer Allen & Heath dLive và Avantis vào các hệ thống Audio-over-IP Dante.
Card cung cấp 64 kênh vào và 64 kênh ra Dante hai chiều, hỗ trợ hoạt động ở cả 48kHz và 96kHz, đáp ứng các ứng dụng live sound, broadcast, installed audio, digital split, phân phối tín hiệu và multitrack recording qua mạng Ethernet tiêu chuẩn.
Dante 64×64 ở 48kHz hoặc 96kHz
M-DL-DANT64-AX cung cấp:
64 Input × 64 Output Dante
với khả năng lựa chọn:
- 48kHz
- 96kHz
Điều này cho phép card hoạt động trong cả mạng Dante 48kHz tiêu chuẩn và hệ thống âm thanh chuyên nghiệp sử dụng sample rate 96kHz.
Card đặc biệt phù hợp để tạo digital split giữa nhiều hệ thống, chẳng hạn:
FOH Mixer ↔ Monitor Mixer
đồng thời vẫn có thể gửi tín hiệu sang hệ thống recording Dante.
Primary và Secondary Dante Network
Card được trang bị hai cổng Dante riêng biệt:
- Primary
- Secondary
Hai cổng có thể vận hành ở chế độ:
- Redundant
- Switched
Chế độ Redundant cho phép triển khai hai mạng Dante độc lập, giúp tăng độ an toàn trong các hệ thống live, broadcast hoặc installation quan trọng.
Các cổng mạng sử dụng đầu nối locking EtherCON, thích hợp với môi trường âm thanh chuyên nghiệp và touring.
Dedicated Control Network
Ngoài Primary và Secondary, M-DL-DANT64-AX còn có một cổng Control Network chuyên dụng.
Card cũng được tích hợp Internal Network Bridge switch, cho phép bridge giữa:
Control Network của Allen & Heath ↔ Dante Control Network
khi cấu hình hệ thống yêu cầu.

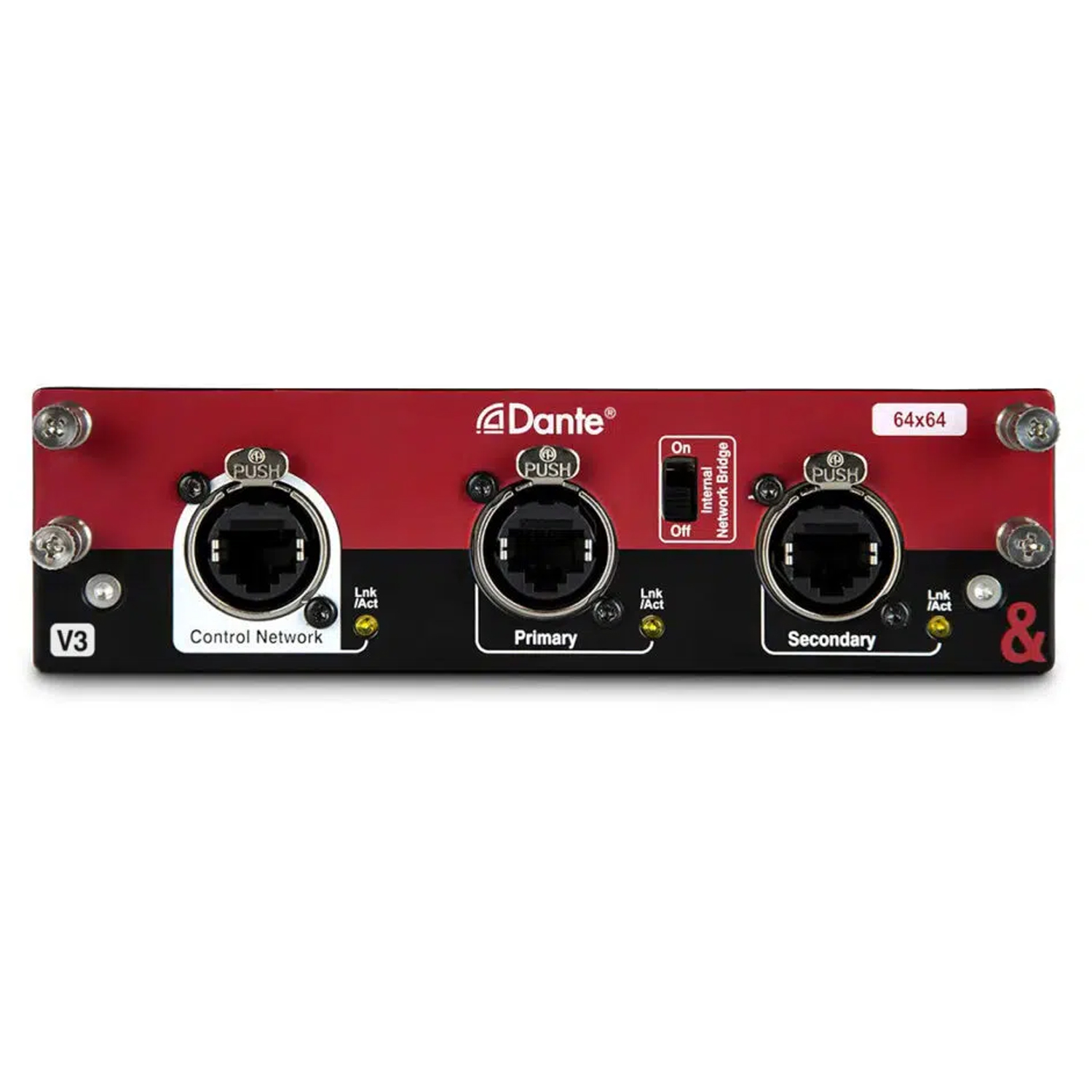

Như vậy, trên mặt card có tổng cộng 3 cổng EtherCON:
- Control Network
- Primary
- Secondary
Mã M-DL-DANT64-AX cũng được Allen & Heath mô tả trong danh mục sản phẩm là card Dante dLive 64×64 bidirectional, 96/48kHz, 3 EtherCON ports.
Hỗ trợ AES67
M-DL-DANT64-AX hỗ trợ tiêu chuẩn AES67, giúp tăng khả năng tương tác với các nền tảng Audio-over-IP khác trong các hệ thống broadcast, installation và live sound.
Dante Domain Manager Ready
Card hỗ trợ Dante Domain Manager – DDM, phù hợp với các mạng Dante quy mô lớn.
DDM hỗ trợ những tính năng như:
- quản lý mạng tập trung;
- authentication;
- phân quyền truy cập;
- bảo mật mạng Dante;
- routing giữa các subnet.
Allen & Heath định vị tính năng này cho các hệ thống Dante quy mô lớn và môi trường yêu cầu quản lý mạng chuyên nghiệp.
Multitrack Recording qua Dante Virtual Soundcard
M-DL-DANT64-AX hỗ trợ ghi và phát multitrack thông qua Dante Virtual Soundcard – DVS.
Theo Allen & Heath:
Sample Rate | Dante Virtual Soundcard |
48kHz | tối đa 64 kênh |
96kHz | tối đa 32 kênh |
Dante Virtual Soundcard được cung cấp riêng, không đi kèm mặc định với card.
Hỗ trợ DT Expanders
Dante 64×64 hỗ trợ dòng Allen & Heath DT remote expanders, bao gồm:
- DT02
- DT20
- DT22
- DT164-W
- DT168
Điều này cho phép dLive hoặc Avantis truy cập trực tiếp các I/O Dante từ xa trong hệ thống mạng.
Với firmware V3 hiện tại, Allen & Heath công bố hỗ trợ tối đa 32 DT168/DT164-W trên một mạng Dante, hoặc tối đa 16 thiết bị trong Dante Domain Manager network. (
Tương thích dLive và Avantis
Theo tài liệu hiện hành của Allen & Heath, M-DL-DANT64 có thể lắp vào I/O Port của:
- Allen & Heath dLive
- Allen & Heath Avantis
Card cung cấp interface trực tiếp giữa mixer và nền tảng mạng Dante.
Đối với các card V3, Allen & Heath yêu cầu sử dụng firmware dLive/Avantis cập nhật. Bản V3 được nhận biết bằng nhãn “V3” trên mặt trước card.
Các thông số trên được tổng hợp từ trang Dante 64×64, Cut Sheet và Fitting Note hiện hành của Allen & Heath.
Tính năng nổi bật
- 64×64 kênh Dante hai chiều
- Hoạt động ở 48kHz hoặc 96kHz
- Primary và Secondary network
- Hỗ trợ Dante redundancy
- Có chế độ Switched
- Dedicated Control Network
- Internal Network Bridge
- 3 cổng locking EtherCON
- Hỗ trợ AES67
- Dante Domain Manager Ready
- Tương thích hệ thống Dante đa subnet khi triển khai DDM
- Ghi/phát multitrack với Dante Virtual Soundcard
- Tối đa 64 kênh @48kHz / 32 kênh @96kHz qua DVS
- Hỗ trợ dòng DT Expanders
- Tương thích Allen & Heath dLive và Avantis
- Phiên bản V3 hiện hành.
Ứng dụng
M-DL-DANT64-AX phù hợp cho:
- Live Sound
- FOH / Monitor Digital Split
- Touring
- Broadcast
- Nhà hát và hội trường
- Installed Sound
- Recording / Playback đa kênh
- Kết nối mixer với hệ thống wireless, amplifier, processor và thiết bị Dante
- Hệ thống Dante quy mô lớn sử dụng DDM
