Allen & Heath M-DL-DANT128-AX – Card mạng Dante 128×128 cho dLive và Avantis
Allen & Heath M-DL-DANT128-AX là card giao tiếp mạng âm thanh Dante 128×128, được thiết kế để tích hợp hệ thống mixer Allen & Heath dLive và Avantis với mạng âm thanh Dante.
Card cung cấp tới 128 kênh vào và 128 kênh ra hai chiều, hoạt động ở 48kHz hoặc 96kHz, phù hợp cho các hệ thống live sound, broadcast, installed audio, phân phối tín hiệu số, digital split và multitrack recording có số lượng kênh lớn.
128×128 kênh Dante ở 96kHz
Một trong những ưu điểm chính của Dante 128×128 là khả năng truyền:
128 Input × 128 Output ở 96kHz hoặc 48kHz
qua hạ tầng mạng Ethernet tiêu chuẩn.
Điều này giúp M-DL-DANT128 trở thành giải pháp phù hợp cho các hệ thống cần trao đổi lượng lớn tín hiệu giữa nhiều mixer hoặc thiết bị Dante mà vẫn duy trì sample rate 96kHz.
Ví dụ, card có thể được sử dụng để thực hiện digital split giữa:
FOH Mixer ↔ Monitor Mixer
đồng thời gửi các kênh tín hiệu sang hệ thống recording thông qua Dante.
Primary và Secondary Dante Network

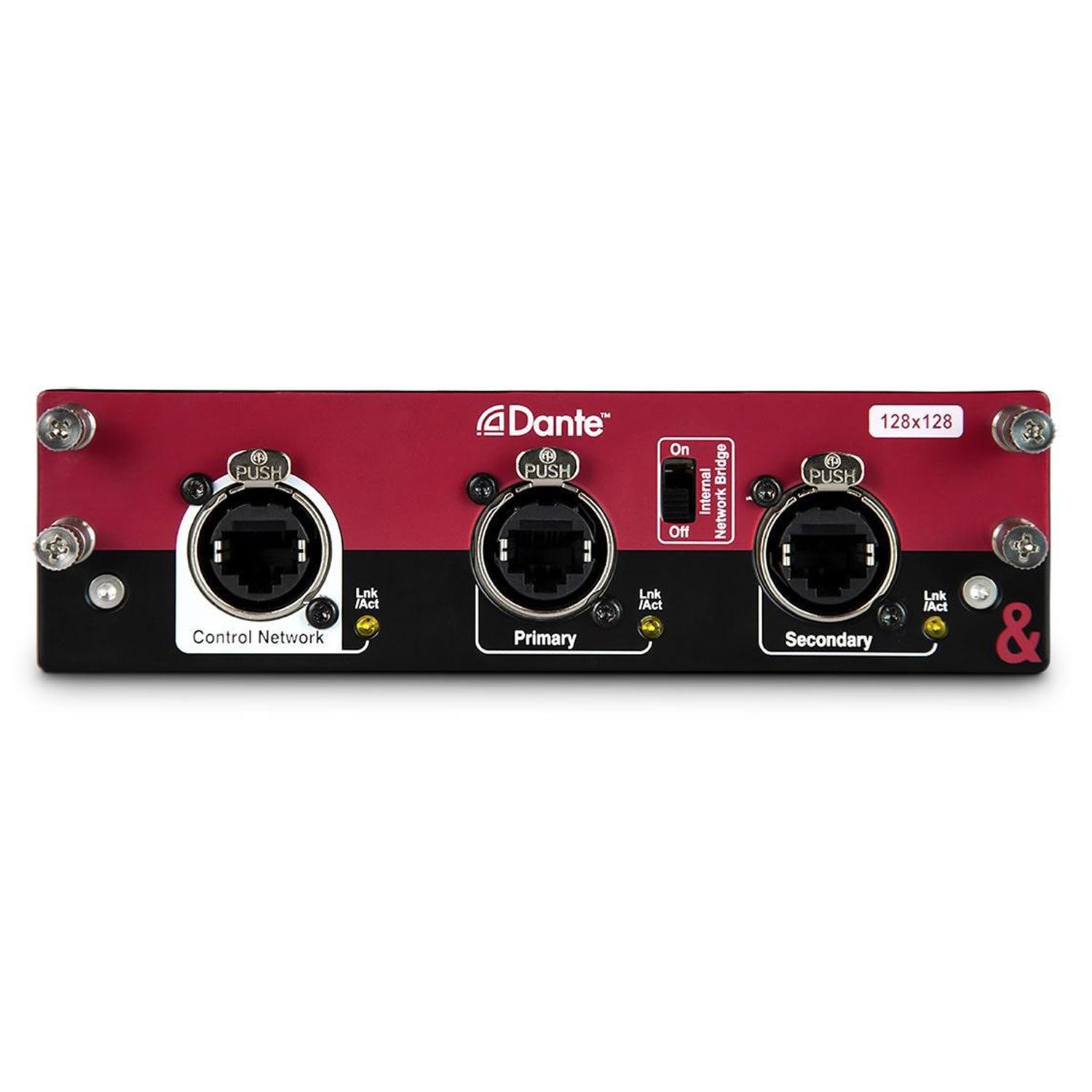

Card được trang bị hai cổng mạng Dante:
- Primary
- Secondary
Hai cổng có thể được cấu hình cho redundant network hoặc hoạt động ở chế độ switched phù hợp với cấu hình Dante.
Trong hệ thống redundancy, mạng Primary và Secondary tạo hai đường truyền riêng biệt, giúp tăng mức độ an toàn cho các ứng dụng live, broadcast và installation quan trọng.
Các kết nối sử dụng đầu locking EtherCON, phù hợp với môi trường âm thanh chuyên nghiệp.
Dedicated Control Network
Ngoài hai cổng Dante Primary và Secondary, card còn được trang bị một cổng riêng:
Control Network
Cổng này phục vụ kết nối điều khiển và cấu hình hệ thống.
Card cũng có Internal Network Bridge switch, cho phép bridge giữa Control Network của mixer và mạng điều khiển Dante khi cấu hình hệ thống yêu cầu.
Hỗ trợ Dante Domain Manager – DDM
Dante 128×128 hỗ trợ Dante Domain Manager (DDM), giúp card có thể được triển khai trong các hệ thống Dante quy mô lớn.
DDM mang lại các khả năng như:
- Quản lý mạng Dante tập trung
- Routing giữa các subnet
- Phân quyền người dùng
- Authentication
- Quản lý bảo mật cho mạng Dante
Điều này đặc biệt hữu ích trong broadcast, trung tâm hội nghị, campus, nhà hát hoặc hệ thống installed audio quy mô lớn.
Hỗ trợ AES67
Card Dante 128×128 hỗ trợ tiêu chuẩn AES67, tăng khả năng tương tác với các hệ thống Audio-over-IP khác sử dụng tiêu chuẩn này.
Allen & Heath định vị khả năng AES67 cho các môi trường broadcast, installation và live sound, nơi hệ thống có thể cần trao đổi audio giữa nhiều nền tảng AoIP khác nhau.
Multitrack Recording qua Dante Virtual Soundcard
Dante 128×128 có thể được sử dụng cùng Dante Virtual Soundcard – DVS để ghi và phát lại multitrack trực tiếp với máy tính.
Theo Allen & Heath, DVS hỗ trợ với card:
Sample Rate | DVS Recording / Playback |
48kHz | Tối đa 64 kênh |
96kHz | Tối đa 32 kênh |
Dante Virtual Soundcard được cung cấp riêng, không phải phần mềm đi kèm mặc định của card.
Hỗ trợ DT Expanders
Dante 128×128 tương thích với hệ thống Allen & Heath DT remote expanders, bao gồm các thiết bị như:
- DT02
- DT20
- DT22
- DT164-W
- DT168
Nhờ đó, hệ thống dLive hoặc Avantis có thể truy cập các I/O Dante đặt từ xa trong cùng hệ thống mạng.
Tương thích Allen & Heath dLive và Avantis
Theo trang sản phẩm hiện hành của Allen & Heath, Dante 128×128 được thiết kế cho:
Allen & Heath dLive
Allen & Heath Avantis
Card được lắp trực tiếp vào I/O Port của hệ thống tương thích.

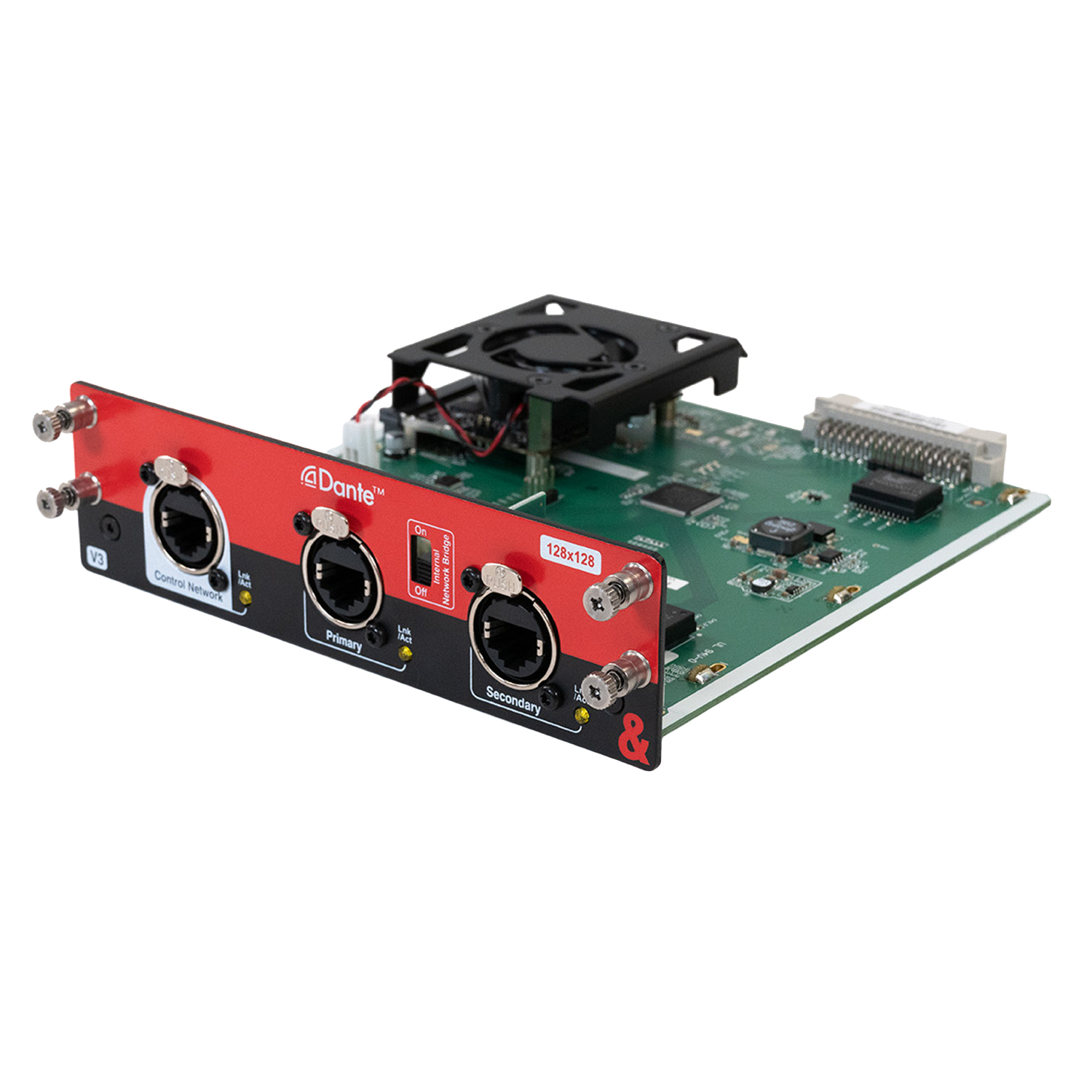

Đối với các card V3 hiện hành, Allen & Heath lưu ý cần sử dụng firmware dLive/Avantis cập nhật. Card V3 có thể nhận biết bằng ký hiệu “V3” trên mặt trước.
Thông số kỹ thuật Allen & Heath M-DL-DANT12
Các thông số chính trên được Allen & Heath công bố trực tiếp trên trang Dante 128×128 và Cut Sheet chính hãng.
Tính năng nổi bật
- 128×128 kênh Dante hai chiều
- Hoạt động ở 48kHz hoặc 96kHz
- Kết nối Dante độ trễ thấp
- Primary + Secondary Network
- Hỗ trợ network redundancy
- Có cổng Control Network riêng
- Internal Network Bridge
- Đầu nối locking EtherCON
- Tương thích AES67
- Dante Domain Manager Ready
- Routing Dante qua nhiều subnet khi sử dụng DDM
- Hỗ trợ Dante Virtual Soundcard
- Multitrack tối đa 64 kênh @48kHz / 32 kênh @96kHz qua DVS
- Hỗ trợ Allen & Heath DT Expanders
- Phù hợp digital split, recording và phân phối audio nhiều kênh
- Tương thích dLive và Avantis.
Ứng dụng
Allen & Heath M-DL-DANT128-AX phù hợp với:
Live Sound – truyền nhiều kênh giữa FOH, Monitor và các hệ thống khác.
Digital Split – tạo split kỹ thuật số 128 kênh giữa nhiều mixer.
Multitrack Recording – ghi/phát nhiều kênh qua Dante Virtual Soundcard hoặc thiết bị recording Dante.
Broadcast – tích hợp dLive/Avantis vào hệ thống Audio-over-IP quy mô lớn.
Installed Sound – phân phối tín hiệu giữa nhiều khu vực thông qua mạng IP.
Dante Network quy mô lớn – sử dụng DDM để quản lý, bảo mật và routing giữa các subnet.
