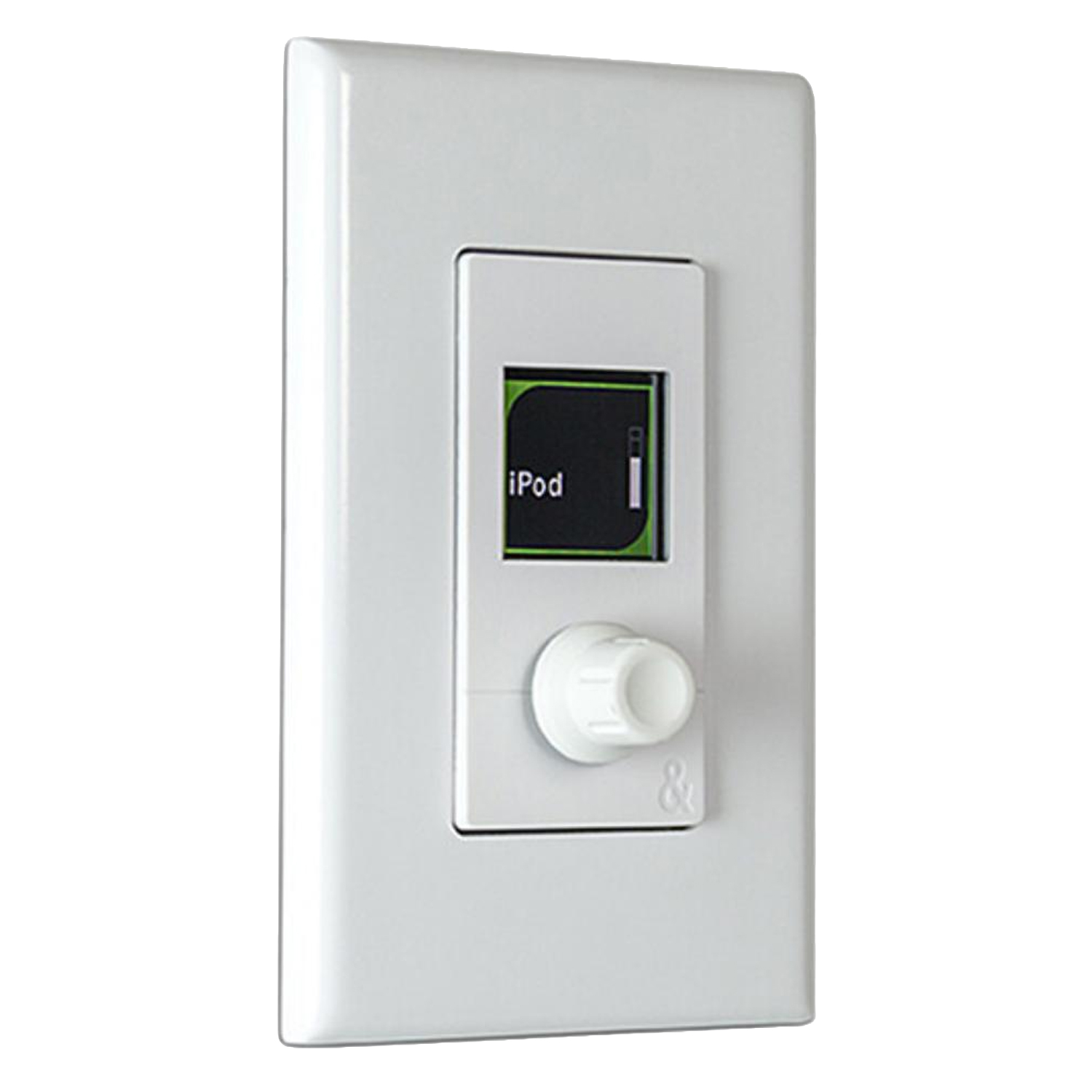

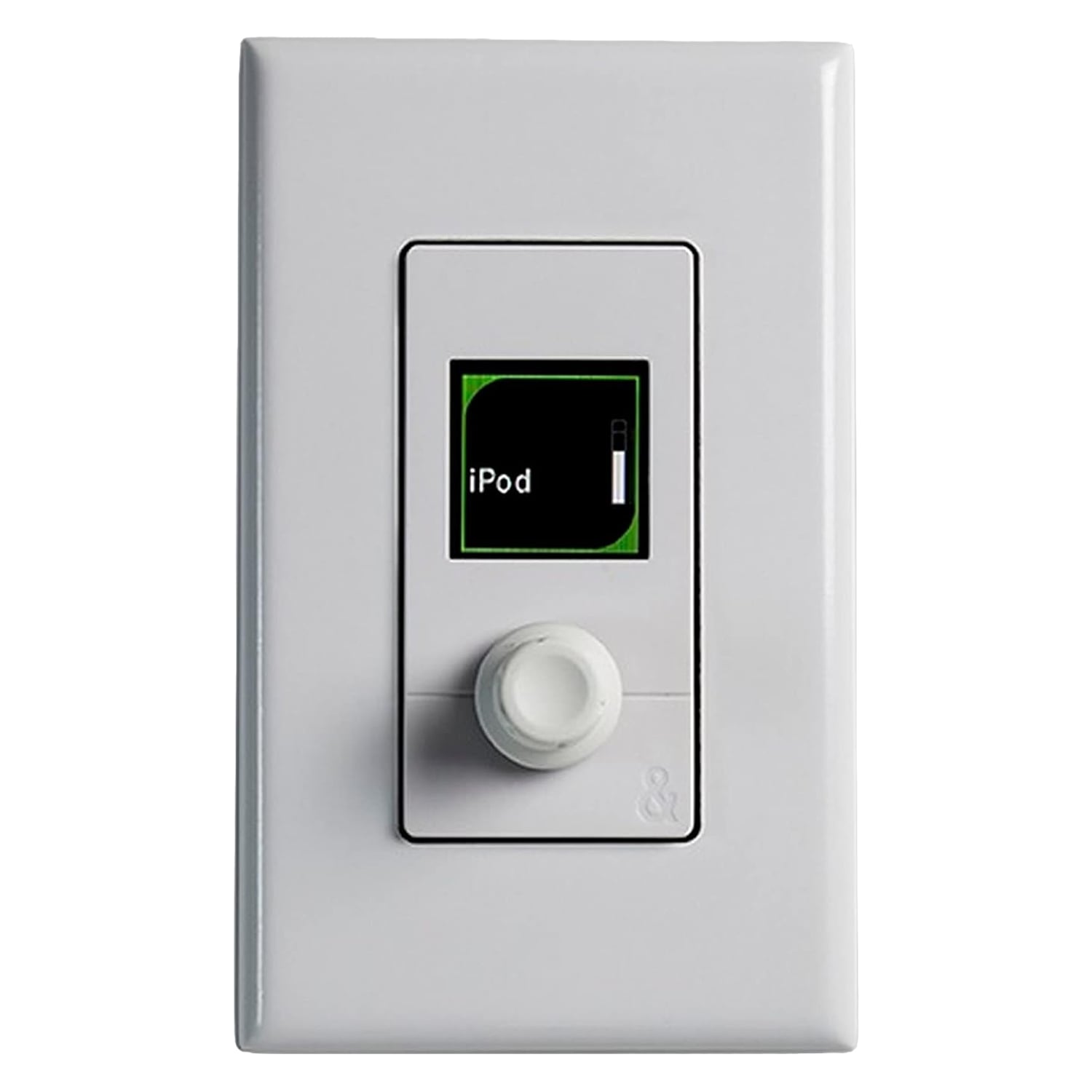

Allen & Heath IP1-WH-US – Bộ điều khiển gắn tường IP1 màu trắng chuẩn US
Allen & Heath IP1-WH-US là bộ điều khiển gắn tường thuộc dòng IP Series, được thiết kế để mang đến khả năng điều khiển hệ thống âm thanh đơn giản và trực quan thông qua một núm xoay Push & Turn đa chức năng. Thiết bị phù hợp với các hệ thống âm thanh lắp đặt cố định sử dụng Allen & Heath AHM, dLive hoặc Avantis, đặc biệt tại những khu vực người dùng chỉ cần truy cập các chức năng cơ bản như chỉnh âm lượng, chọn nguồn nhạc hoặc gọi Scene/Preset.
Phiên bản IP1 /US được thiết kế để lắp vào hộp điện âm tường US single-gang chuẩn NEMA WD-6, với chiều sâu hộp tối thiểu 25 mm. Thiết bị tương thích với Leviton Decora và các faceplate tương thích chuẩn Decora, thuận tiện tích hợp vào nhiều không gian nội thất khác nhau.
Điều khiển trực quan với một núm xoay
IP1 sử dụng Dual-function Rotary Encoder, cho phép thực hiện cả thao tác xoay, nhấn và nhấn-xoay. Tùy theo cách lập trình hệ thống, bộ điều khiển có thể được gán cho nhiều chức năng khác nhau như:
- Điều chỉnh Input Level
- Điều chỉnh Mix / Zone Level
- Điều chỉnh DCA Level
- Điều chỉnh Aux Send Level
- Điều chỉnh FX Send Level
- Điều chỉnh Matrix Send Level
- Source Selector – lựa chọn nguồn tín hiệu
- Điều chỉnh Pan
- Scene Select
- Gọi Scene/Preset hoặc cấu hình phòng đã lưu
Màn hình LCD màu cung cấp phản hồi trực quan về kênh, mix, mức âm lượng hoặc danh sách Source/Scene đang được lựa chọn.
Kết nối mạng TCP/IP và cấp nguồn PoE
Allen & Heath IP1 giao tiếp với hệ thống thông qua kết nối mạng TCP/IP Ethernet tiêu chuẩn. Thiết bị được trang bị kết nối Fast Ethernet 100 Mbps và có thể kết nối trực tiếp với hệ thống hoặc triển khai nhiều bộ điều khiển thông qua hạ tầng Ethernet và switch mạng.
IP1 được cấp nguồn trực tiếp qua PoE, không cần bố trí nguồn điện riêng tại vị trí bộ điều khiển. Theo Technical Datasheet của Allen & Heath, thiết bị tương thích với IEEE 802.3af và IEEE 802.3at, trong khi mức tiêu thụ công suất tối đa chỉ 2,5 W.
Đối với kết nối mạng, Allen & Heath khuyến nghị sử dụng cáp STP CAT5 hoặc cao hơn, với chiều dài cáp tối đa 100 m.
Tương thích AHM, dLive và Avantis
IP1 có thể được sử dụng trong các hệ thống:
Allen & Heath AHM
Phù hợp cho hệ thống âm thanh đa vùng, nhà hàng, khách sạn, phòng họp, hội nghị và các ứng dụng installed sound.
Allen & Heath dLive
Cho phép bố trí các điểm điều khiển đơn giản tại nhiều khu vực mà không cần người dùng thao tác trực tiếp trên Surface. Allen & Heath lưu ý dLive cần chạy firmware V1.60 trở lên để sử dụng IP1.
Allen & Heath Avantis
IP1 có thể hoạt động như một bộ điều khiển từ xa nhỏ gọn cho các chức năng được lập trình từ hệ thống Avantis.
Allen & Heath cho phép sử dụng nhiều IP Controller trong cùng một hệ thống để bố trí chức năng điều khiển tại đúng vị trí cần thiết.
Cấu hình và lập trình
Các chức năng của IP1 có thể được cấu hình thông qua:
- AHM System Manager
- Avantis Director
- dLive Director
- Trực tiếp trên Avantis mixer
- Trực tiếp trên dLive Surface
IP1 cũng hỗ trợ Automatic Firmware Matching, tự động đồng bộ phiên bản firmware với thiết bị Allen & Heath được kết nối, giúp đơn giản hóa quá trình lắp đặt và bảo trì hệ thống.
Thông số hệ thống, PoE, kích thước và trọng lượng được công bố trong IP1 Technical Datasheet – Issue 2 của Allen & Heath; thông tin chuẩn hộp âm tường và cáp kết nối lấy từ tài liệu IP1 /US Fitting Note – Issue 3.
Tính năng nổi bật
- Bộ điều khiển gắn tường nhỏ gọn dành cho hệ thống AHM, dLive và Avantis
- 1 núm xoay Push & Turn đa chức năng
- Màn hình LCD màu
- Điều khiển âm lượng Zone/Mix
- Lựa chọn nguồn âm thanh
- Gọi Scene/Preset
- Điều khiển Input, DCA, Aux, FX và Matrix
- Kết nối hệ thống qua TCP/IP
- Fast Ethernet 100 Mbps
- Cấp nguồn trực tiếp qua PoE
- Hỗ trợ chuẩn 802.3af và 802.3at
- Tự động đồng bộ firmware
- Phiên bản US, phù hợp hộp âm tường NEMA WD-6 single-gang
- Tương thích Leviton Decora faceplate
- Công suất tiêu thụ tối đa chỉ 2,5 W
Ứng dụng
Allen & Heath IP1-WH-US phù hợp cho các hệ thống âm thanh lắp đặt như nhà hàng, khách sạn, resort, phòng họp, phòng hội nghị, trường học, trung tâm thương mại, khu vực công cộng và hệ thống âm thanh đa vùng.
Trong một hệ thống AHM chẳng hạn, IP1 có thể được bố trí tại từng phòng hoặc từng khu vực để người dùng chỉ cần xoay núm để chỉnh âm lượng, nhấn để chọn nguồn nhạc hoặc gọi một Preset đã được kỹ thuật viên cấu hình sẵn.
