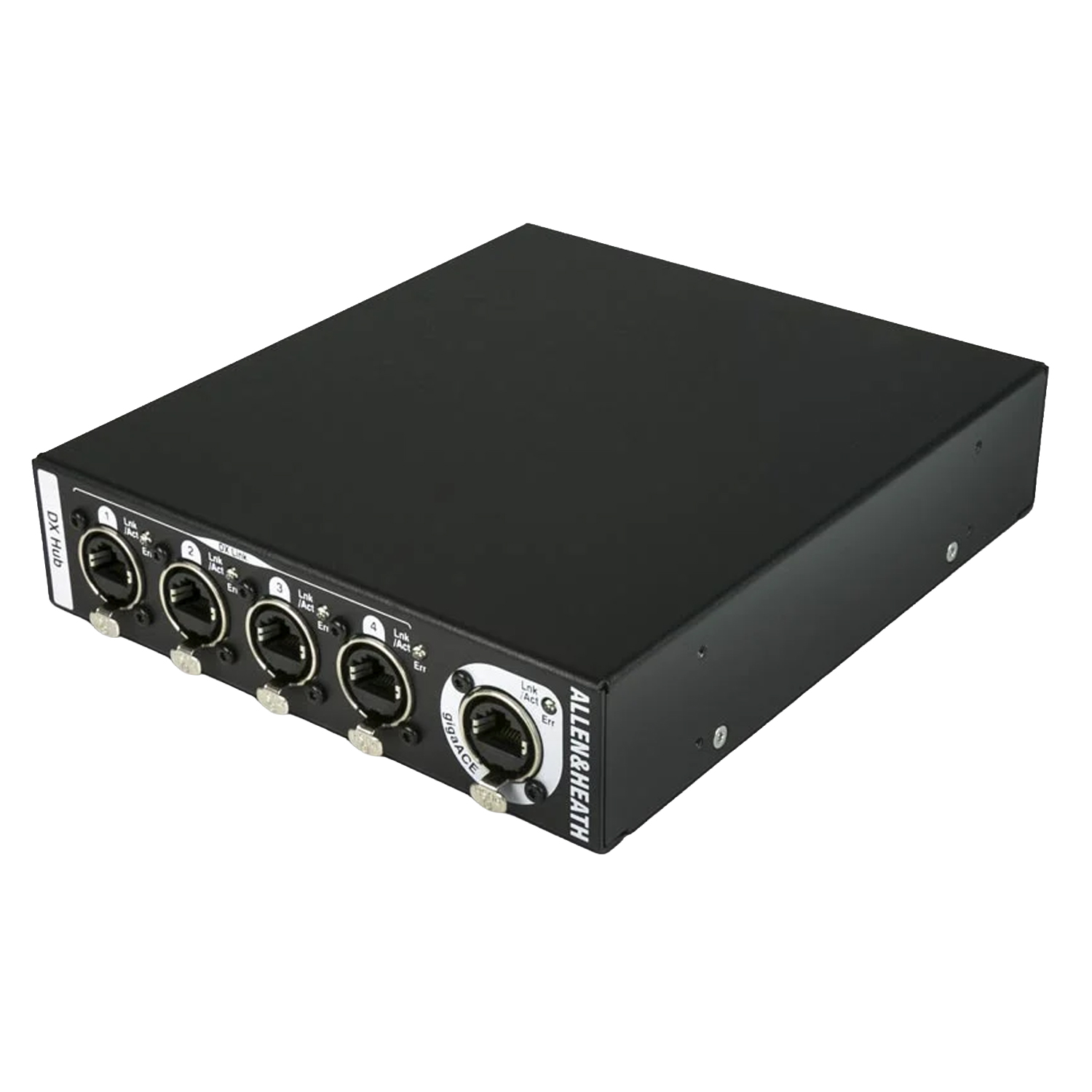

Allen & Heath DX-HUB – Bộ mở rộng kết nối DX 128×128 kênh 96kHz
Allen & Heath DX-HUB là bộ trung tâm mở rộng I/O từ xa dành cho hệ thống âm thanh số Allen & Heath. Thiết bị cung cấp 4 cổng DX Link, mỗi cổng truyền 32×32 kênh âm thanh ở 96kHz, cho phép kết nối tối đa 8 thiết bị DX Expander trong một hệ thống.
DX-HUB đặc biệt phù hợp cho các hệ thống live sound, touring, installed sound và commercial audio cần tập trung nhiều stagebox hoặc bộ mở rộng I/O tại một khu vực, trong khi chỉ cần một tuyến cáp chính kết nối về mixer hoặc processor.
Thiết bị sử dụng một kết nối gigaACE 128×128 kênh ở 96kHz để truyền toàn bộ tín hiệu giữa DX-HUB và hệ thống trung tâm.

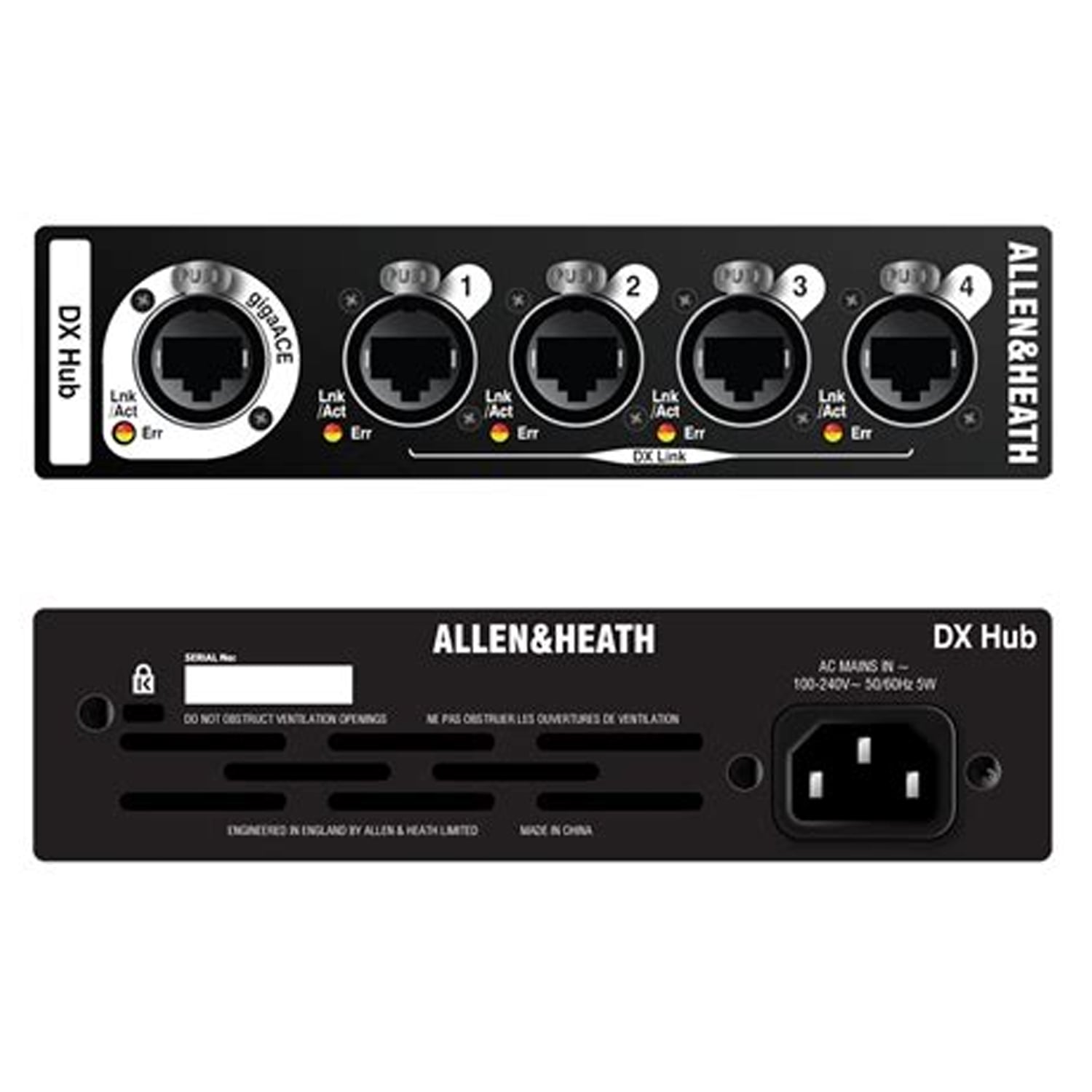

Mở rộng I/O với 4 cổng DX Link
DX-HUB được trang bị 4 cổng DX Link độc lập, mỗi cổng cung cấp khả năng truyền:
32 input × 32 output @ 96kHz
Việc phân bổ kênh tương ứng:
Cổng DX | Kênh trên hệ thống |
DX Link 1 | 1–32 |
DX Link 2 | 33–64 |
DX Link 3 | 65–96 |
DX Link 4 | 97–128 |
Như vậy, một DX-HUB cung cấp tổng dung lượng truyền tải lên tới 128×128 kênh âm thanh 96kHz.
Kết nối tối đa 8 DX Expander
Mỗi cổng DX Link có thể kết nối:
- 1 × DX32, hoặc
- tối đa 2 × DX168
- tối đa 2 × DX164-W
- tối đa 2 × DX012
- hoặc các DX Expander tương thích được Allen & Heath hỗ trợ.
Với 4 cổng DX Link, một DX-HUB có thể quản lý tới 8 DX Expander.
Điều này cho phép xây dựng hệ thống I/O phân tán quy mô lớn mà không cần kéo từng tuyến tín hiệu analog riêng biệt từ sân khấu hoặc các khu vực về mixer.
Một đường cáp trunk về hệ thống trung tâm
Một trong những ưu điểm quan trọng của DX-HUB là khả năng gom nhiều bộ DX Expander tại một vị trí và truyền toàn bộ tín hiệu về hệ thống thông qua một tuyến cáp chính.
Allen & Heath định vị DX-HUB đặc biệt phù hợp với Install và Commercial Audio, nơi nhiều bộ mở rộng I/O có thể nằm ở một tầng, một khu vực hoặc một phòng kỹ thuật khác với hệ thống trung tâm.
Ví dụ:
Mixer / Processor → 1 đường trunk → DX-HUB → nhiều DX Expander
Cấu hình này giúp giảm đáng kể số lượng đường cáp dài trong hệ thống.
Kết nối gigaACE 128×128
DX-HUB được trang bị 1 cổng gigaACE, cung cấp đường truyền 128×128 kênh âm thanh ở 96kHz.
Cổng này được sử dụng để kết nối DX-HUB với:
- SLink trên các hệ thống tương thích
- gigaACE I/O module trên dLive
- gigaACE I/O module trên Avantis trong các cấu hình phù hợp.
Tương thích nhiều hệ thống Allen & Heath
Theo tài liệu Allen & Heath cập nhật năm 2026, DX-HUB có thể được sử dụng với:
Allen & Heath SQ / SQ+
Kết nối thông qua SLink. SQ cần firmware V1.2 trở lên để làm việc với DX-HUB.
Allen & Heath Avantis
Có thể kết nối thông qua SLink hoặc hệ thống gigaACE tương thích.
Allen & Heath AHM
DX-HUB có thể kết nối với hệ thống AHM qua SLink, phù hợp cho các hệ thống installed sound có số lượng I/O lớn.
Allen & Heath dLive
Sử dụng thông qua gigaACE I/O Port card. Allen & Heath yêu cầu dLive chạy firmware V1.6 trở lên.
Allen & Heath Qu 5 / Qu 6 / Qu 7
Các model Qu 96kHz tương thích có thể kết nối với DX-HUB qua SLink.
Hỗ trợ redundancy với dLive
Trong hệ thống dLive, có thể sử dụng hai DX-HUB để tạo kết nối dự phòng dual-cable với phần cứng tương thích.
Nếu một đường truyền gặp sự cố, hệ thống redundancy giúp tăng độ an toàn cho những ứng dụng live hoặc installation quan trọng.
Allen & Heath lưu ý khả năng sử dụng hai DX-HUB theo chế độ redundancy này dành cho hệ thống dLive.
Lắp rack linh hoạt
DX-HUB có thể sử dụng dạng free-standing hoặc lắp vào rack tiêu chuẩn.
Allen & Heath cung cấp bộ rackmount tùy chọn FULLU-RK19X, cho phép lắp tối đa 2 DX-HUB trong một không gian rack 1U 19 inch.
Thiết kế này đặc biệt thuận tiện cho rack sân khấu, rack I/O hoặc tủ thiết bị của các hệ thống âm thanh cố định.
Thông số kết nối, kênh, sample rate, nguồn điện và yêu cầu cáp lấy từ Getting Started Guide hiện hành của Allen & Heath; kích thước và trọng lượng lấy từ tài liệu DX Hub Weights and Dimensions chính thức.
Tính năng nổi bật
- 4 × DX Link, mỗi cổng 32×32 kênh @ 96kHz
- Tổng dung lượng truyền tải 128×128 kênh
- 1 × gigaACE 128×128 @ 96kHz
- Kết nối tối đa 8 DX Expander
- Mỗi DX Link hỗ trợ tối đa 2 DX Expander
- Hỗ trợ DX168, DX164-W, DX012, DX32 và các DX Expander tương thích
- Một đường cáp trunk giúp đơn giản hóa hệ thống dây dẫn
- Tương thích AHM, SQ, Avantis, Qu 96kHz và dLive
- Hỗ trợ dual redundancy với dLive
- Cáp STP Cat5e hoặc cao hơn, tối đa 100 m
- Nguồn universal 100–240V AC
- Có thể sử dụng độc lập hoặc lắp rack
- Có bộ rack kit tùy chọn cho phép lắp 2 thiết bị trong 1U.
Ứng dụng
Allen & Heath DX-HUB đặc biệt phù hợp cho:
- Hệ thống Live Sound
- Touring và sân khấu biểu diễn
- Nhà hát, hội trường
- Trung tâm hội nghị
- Broadcast / production
- Nhà thờ
- Hệ thống âm thanh thương mại
- Installed Sound
- Hệ thống âm thanh đa phòng hoặc đa khu vực
- Các hệ thống cần tập trung nhiều DX stagebox / I/O expander tại vị trí cách xa mixer.
Allen & Heath nhấn mạnh DX-HUB đặc biệt hữu ích trong các ứng dụng Install và Commercial Audio, khi cần chạy một đường cáp trunk từ hệ thống trung tâm tới khu vực chứa nhiều DX Expander.
